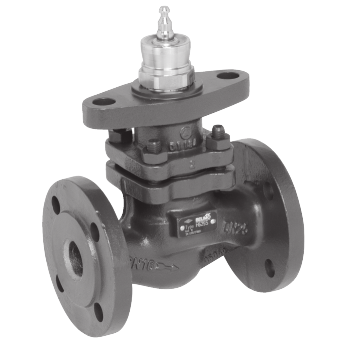

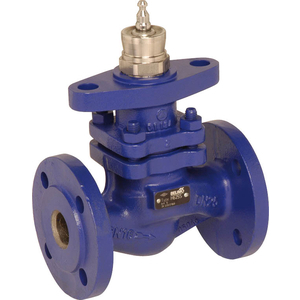

Vanne de régulation 2 voies Belimo utilisable dans les systèmes fermés d’eau chaude et de vapeur en plage sous-critique.

Application

• régulation des installations de traitement d’air dans les circuits hydrauliques
• régulation des installations de chauffage dans les circuits hydrauliques
• caractéristique à pourcentage égal (déterminée par le profilage de l’obturateur)

Fonction

La vanne à soupape est actionnée par un servomoteur linéaire de la série NV. Les servomoteurs linéaires sont commandés par des systèmes de régulation courants, en mode continu ou 3 points, et positionnent l’obturateur, qui agit comme organe de laminage, dans la position d’ouverture définie par le signal de commande.

La pression admissible est de 16 bars pour une température du fluide jusqu’à 120 °C et de 14 bars pour une température du fluide jusqu’à 150 °C.
