La vanne de régulation 4 voies Honeywell CENTRALZR65FA DN65 régule la température de l’eau de retour dans les circuits d’acclimatation supérieurs. Corps en fonte, Kvs 63 m³/h, pression maximale 6 bar, température de +2 à 130 °C. Plus d'informations
Livraison standard : 10-11 jours ouvrables. Livraison express : 8-9 jours ouvrables.
| Débit | 63 m3/h |
| Diamètre nominal | DN 65 |
| Force de levage | 20 Nm |
| Pression | PN 6 |
| Taille de raccordement | DN 65 |
| Température du fluide | 2...130 °C |
| Type de raccordement | Bride |
| Type de robinetterie | Quatre voies |
| Poids | 14.40 kg |

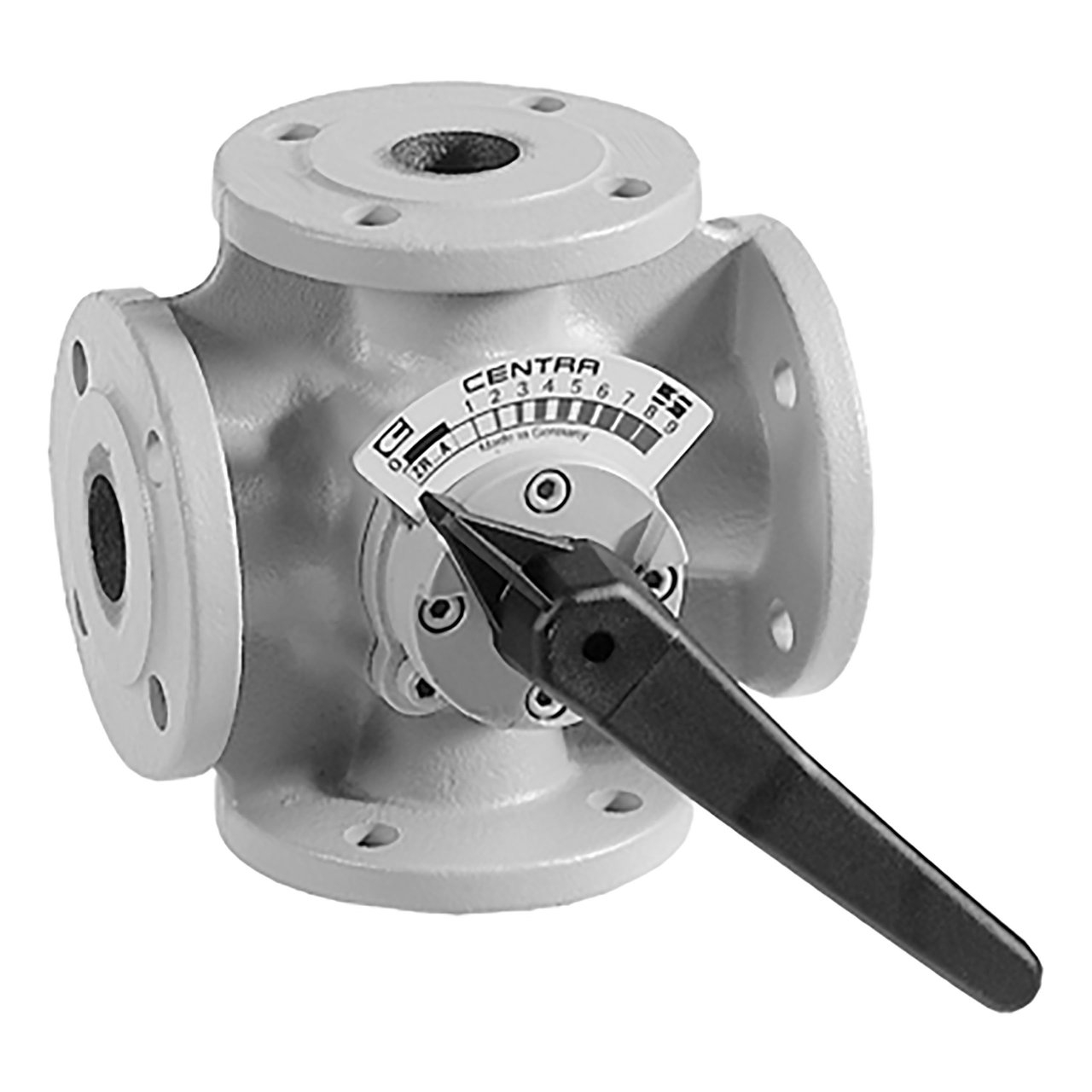

Honeywell CENTRA ZR65FA est une vanne de régulation (mélangeuse) à quatre voies DN65 avec raccordement à brides selon DIN 2531. Elle sert à réguler la température de l’eau de retour dans les systèmes de chauffage et de climatisation et s’installe généralement avec un servomoteur de la série M6061/VMM ou M7061/VRM.
La vanne est utilisée dans les chaufferies et locaux techniques pour le mélange de l’eau de chauffage, lorsqu’il est nécessaire de maintenir une température constante de l’eau de retour vers la chaudière et de la protéger ainsi contre la corrosion à basse température. Elle trouve également sa place dans les installations de traitement d’air et les circuits de climatisation, où elle régule la température du fluide envoyé vers les échangeurs.
Grâce à la large plage de valeurs Kvs de toute la série ZR (DN15 à DN200), la vanne se sélectionne en fonction du débit requis et du diamètre de tuyauterie de l’installation concernée.
Le corps de la vanne est fabriqué en fonte grise GG20, le secteur de régulation est chromé et doté d’un lubrifiant spécial pour une longue durée de vie. Le raccordement peut être orienté dans n’importe quelle position, ce qui permet d’intégrer la vanne dans des tuyauteries avec différentes configurations de raccordement. Le réglage d’usine prévoit la branche chauffage (boiler flow) à gauche ; l’inversion peut être effectuée par une simple rotation de l’axe.
Caractéristiques techniques :
La vanne est conçue pour les servomoteurs électriques des séries M6061/VMM ou M7061/VRM, qui assurent une liaison rigide et fiable pendant toute la durée de fonctionnement de la vanne.
La vanne est conçue pour l’eau de chauffage ou son mélange avec un liquide antigel (par ex. Antifrogen N) à une concentration maximale de 50 %, dans une plage de température de +2 à 130 °C.
En sortie d’usine, la vanne est réglée avec la branche chauffage (boiler flow) à gauche. Si vous avez besoin du raccordement inverse, il suffit de tourner l’axe du secteur mélangeur.
La fuite du fluide, à la pression différentielle maximale admissible, est inférieure à 1 % de la valeur Kvs. Afin que cette valeur n’augmente pas, la vanne ne doit pas être soumise à une pression d’entrée du système supérieure à la pression différentielle indiquée.
