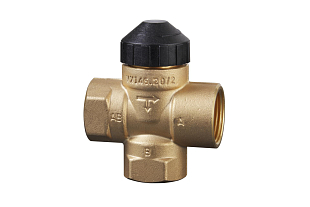

La vanne de régulation 3 voies Siemens VXI46.20/2 est conçue pour une régulation 2 points (ON/OFF) dans les systèmes de ventilation, de climatisation et de chauffage. Elle est principalement utilisée pour la régulation des terminaux côté eau dans des circuits fermés, par exemple sur des ventilo-convecteurs, des unités à induction, de petits réchauffeurs et refroidisseurs.

La vanne est réalisée en version 3 voies de répartition avec corps en laiton, filetage intérieur Rp et raccordement pour servomoteur M30 x 1.5. Elle convient à l’eau chaude, à l’eau glacée ainsi qu’à l’eau additionnée d’antigel. Pour garantir un fonctionnement correct et fiable, il est nécessaire de respecter le sens d’écoulement AB → A et AB → B, et il est recommandé d’installer un filtre en amont de la vanne.

Caractéristiques principales

• Vanne de zone 3 voies pour régulation ON/OFF
• Adaptée aux circuits fermés de chauffage et de refroidissement
• Pour ventilo-convecteurs, unités à induction, petits réchauffeurs et refroidisseurs
• Corps de vanne en laiton et filetage intérieur Rp
• DN 20, kvs 3,5 m³/h en passage direct AB → A
• kvs 2,5 m³/h en dérivation AB → B
• Pour des fluides à une température de 1 à 110 °C
• Compatible avec les servomoteurs Siemens SUA, SSA31.04, SFA et STA
