La vanne de régulation trois voies Honeywell VXE32B16MFSDN32 sert à réguler le débit d’eau chaude ou froide dans les ventilo-convecteurs et les petits aérothermes. Elle fonctionne comme une vanne mélangeuse avec équilibrage de pression du clapet. Kvs 16, PN16, température du fluide 2–130 °C. Plus d'informations
Livraison standard : 10-11 jours ouvrables. Livraison express : 8-9 jours ouvrables.
| Débit | 16 m3/h |
| Diamètre nominal | DN 32 |
| Pression | PN 16 |
| Température du fluide | 2...130 °C |
| Type de raccordement | Filetage extérieur |
| Type de robinetterie | Trois voies |
| Poids | 2.10 kg |

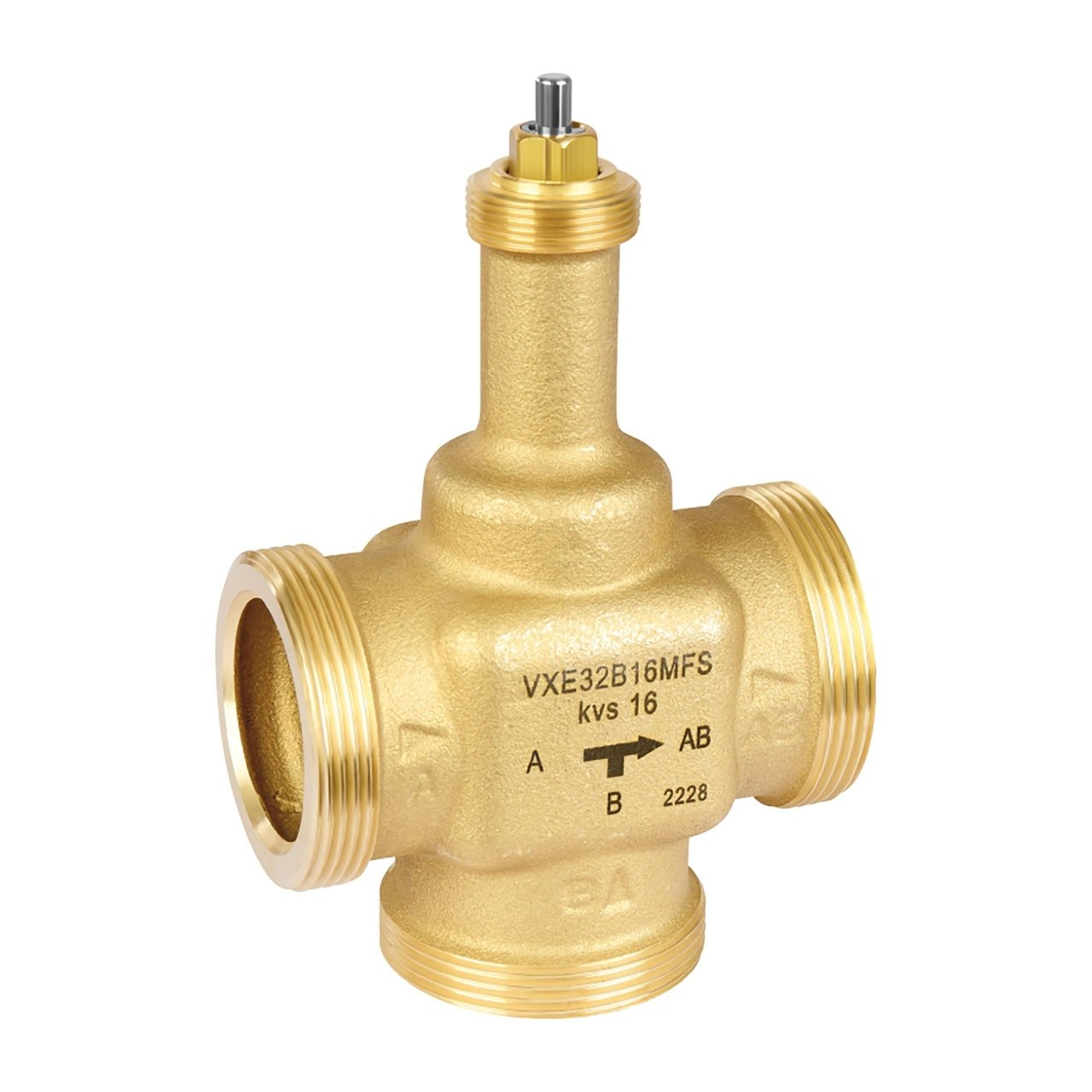

Honeywell VXE32B16MFS est une petite vanne de régulation linéaire trois voies à filetage extérieur DN32, PN16 et de valeur Kvs 16. La vanne est conçue pour la régulation modulante du débit d’eau chaude ou glacée dans les ventilo-convecteurs ainsi que dans les petits réchauffeurs ou refroidisseurs, au sein de systèmes de régulation électronique de la température. Grâce à l’équilibrage de pression de l’obturateur, la pression de fermeture est égale à la pression de service du système.
La VXE32B16MFS est principalement utilisée dans les ventilo-convecteurs des bâtiments résidentiels et tertiaires, dans les petits réchauffeurs et refroidisseurs d’air, ainsi que dans les circuits hydrauliques des systèmes de régulation électronique du climat. La vanne fonctionne prioritairement comme vanne mélangeuse : l’orifice AB est la sortie du débit total, l’orifice A est l’entrée régulée et l’orifice B est l’entrée de dérivation. Le montage est recommandé sur le retour du circuit de tuyauterie.
L’obturateur intégré à équilibrage de pression garantit que la pression de fermeture correspond à la pression de service du système ; la vanne assure ainsi une fermeture fiable même en présence de pressions différentielles plus élevées, sans qu’il soit nécessaire de surdimensionner l’actionneur. L’actionneur se monte via un filetage standard M30 × 1,5. La vanne est fournie avec un capuchon de réglage permettant l’ouverture manuelle de la course lors du remplissage ou de la première mise en service du système, même sans actionneur raccordé.
Le corps de vanne est fabriqué en laiton résistant à la dézincification, la tige est en acier inoxydable et le joint de l’obturateur est en EPDM. Le filetage extérieur G 2" (DN32) avec joint plat permet le raccordement au moyen de raccords union ; un jeu de raccords pour différents types de connexions (filetage extérieur et intérieur) est disponible en accessoire. La vanne fonctionne avec de l’eau ou une solution aqueuse de glycol jusqu’à 50 %, dans une plage de température de 2 à 130 °C.
La vanne est conçue pour des actionneurs avec une course de 6,5 mm et un filetage standard M30 × 1,5. Sont compatibles les actionneurs Honeywell/Resideo des séries M6410C, M6410L, M7410C, M7410E (300 N, 3 points ou 0/2–10 V), ainsi que les modèles ML6435B, ML7430E, ML7435E (400 N, rappel par ressort ou modulation 0/2–10 V). L’actionneur doit être commandé séparément.
La vanne s’installe sur le retour, en respectant le sens d’écoulement indiqué sur le corps. La tige de vanne ne doit pas être orientée vers le bas. Le couple de serrage recommandé des raccordements est de 25 à 30 Nm. Le capuchon de réglage ne doit être retiré qu’au moment du montage de l’actionneur. Si la pression différentielle au point d’installation dépasse 60 kPa, il faut tenir compte d’un risque possible de bruit.
Pour la version trois voies VXE DN32, la pression de fermeture maximale est de 300 kPa avec un actionneur de 300 N (M6410/M7410) et de 1 200 kPa avec un actionneur de 400 N (ML6435B, ML7430E, ML7435E). Les actionneurs plus puissants de la série ML sont donc avantageux en cas de pressions différentielles plus élevées dans le système.
La vanne possède un filetage extérieur G 2" avec joint plat. Pour le raccordement à la tuyauterie, on utilise des raccords d’adaptation de la série ASV-CS (Connection Set). Pour le DN32, il s’agit du kit ASV-CS-32-O-F (adaptation vers filetage extérieur R 1¼") ou du kit ASV-CS-32-I-F (adaptation vers filetage intérieur Rp 1¼"). Chaque kit comprend un écrou tournant, un embout et un joint. Comme la VXE est une vanne trois voies, trois kits de raccordement sont nécessaires.
