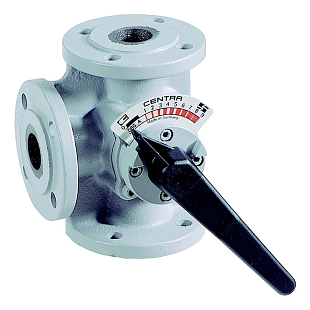

Vanne de régulation trois voies Honeywell CENTRADR80GFLA DN80 pour le mélange de l’eau d’acclimatation supérieure. L’élément sphérique rotatif avec cône chromé assure une régulation précise de la température de l’eau d’alimentation. Kvs 100 m³/h, PN6, température du fluide 2–130 °C. Plus d'informations
Livraison standard : 10-11 jours ouvrables. Livraison express : 8-9 jours ouvrables.
| Débit | 100 m3/h |
| Diamètre nominal | DN 80 |
| Pression | PN 6 |
| Type de vanne | Vanne trois voies |
| Poids | 21.40 kg |
Honeywell CENTRA DR80GFLA est une vanne de régulation rotative trois voies DN80 à raccordement par brides, conçue pour la régulation par mélange de la température de l’eau dans les systèmes de chauffage et de climatisation. À l’aide d’un cône rotatif chromé, elle mélange l’eau de retour à l’eau chaude provenant de la chaudière, afin d’ajuster la température souhaitée de l’eau de départ vers le circuit.
La vanne est utilisée dans les postes d’échange et les chaufferies, lorsqu’il est nécessaire de réguler la température de l’eau alimentant un circuit de chauffage ou de climatisation. Compte tenu du DN80 et de la valeur Kvs de 100 m³/h, elle convient aux installations de taille moyenne à grande : immeubles résidentiels, bâtiments administratifs, sites industriels. Elle fonctionne avec les servomoteurs électriques des séries M6061 (VMM) ou M7061 (VRM), qui font tourner le cône de la vanne selon les besoins de la régulation.
Le corps de la vanne est en fonte, les composants internes sont en matériau en fonte chromée, ce qui protège contre la corrosion et le grippage. Le double joint torique garantit une fiabilité durable. La caractéristique de débit est à pourcentage égal, optimisée directement pour la régulation de la température de l’eau de départ.
Caractéristiques techniques :
Pour la DR80GFLA, un servomoteur avec un couple de 30 Nm est nécessaire, par exemple M6061A (24 V, commande trois points), M6061L (230 V, trois points) ou M7061E (modulant 0/2–10 V). Avec une pression différentielle réduite à 40 kPa, un actionneur de 20 Nm suffit.
La vanne est conçue pour de l’eau de chauffage conforme à la norme VDI 2035 (concentration en oxygène jusqu’à 0,2 g/m³, pH 8–9,5) ou pour des mélanges eau-glycol avec une teneur en glycol jusqu’à 50 %. La température du fluide peut varier de 2 à 130 °C, sans condensation.
Les composants internes sont en matériau en fonte chromée, qui protège la vanne contre la corrosion et le grippage. Le double joint torique assure l’étanchéité durable de la liaison entre le corps et l’axe de la vanne.
Le raccordement de l’eau de retour (arrivée chaudière) peut se faire à gauche ou à droite ; le réglage d’usine est à gauche. Le changement de côté s’effectue simplement en tournant l’axe du mélangeur.
