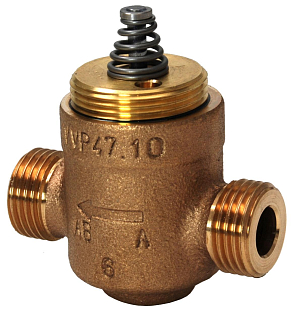

La vanne de régulation 2 voies Siemens VVP47.15-2.5 de la gamme Acvatix™ est conçue pour réguler le débit du fluide dans des circuits d’eau fermés de systèmes de ventilation, de climatisation et de chauffage. Les applications typiques comprennent les unités fan-coil, les unités à induction, les petits échangeurs de chauffage et de refroidissement, les systèmes à deux tubes et à quatre tubes, ainsi que la régulation des zones de chauffage dans les bâtiments. Le corps de la vanne est en bronze CC491K (Rg5, max. 4 % Pb) et la tige en acier inoxydable. La vanne est dotée d’une caractéristique de débit linéaire et d’une commande manuelle. Elle peut être associée aux servomoteurs électromotorisés SFP.., SSF161.05HF ou aux servomoteurs électrothermiques STP..65..

Instructions de montage

La vanne 2 voies doit de préférence être montée sur le retour, où le presse-étoupe de la tige sera exposé à des températures plus basses. Il est recommandé d’installer un filtre en amont de la vanne afin d’augmenter la fiabilité. Le sens d’écoulement doit correspondre à la flèche indiquée sur la vanne (A → AB). La position de montage est libre dans une plage de ±90° par rapport à l’axe vertical de la tige. La vanne et le servomoteur peuvent être assemblés sur site sans outillage spécial. En cas d’utilisation du servomoteur SFP.., il est nécessaire de monter au préalable la bague d’appui AL50.

Entretien et maintenance

La vanne ne nécessite aucun entretien. Le presse-étoupe de la tige n’est pas remplaçable ; en cas de fuite, il est nécessaire de remplacer la vanne complète. Avant toute intervention de maintenance, arrêtez la pompe, coupez l’alimentation électrique, fermez les vannes d’arrêt, puis dépressurisez complètement et laissez refroidir le système. La garantie n’est valable qu’en cas d’utilisation des servomoteurs Siemens indiqués dans la documentation.
