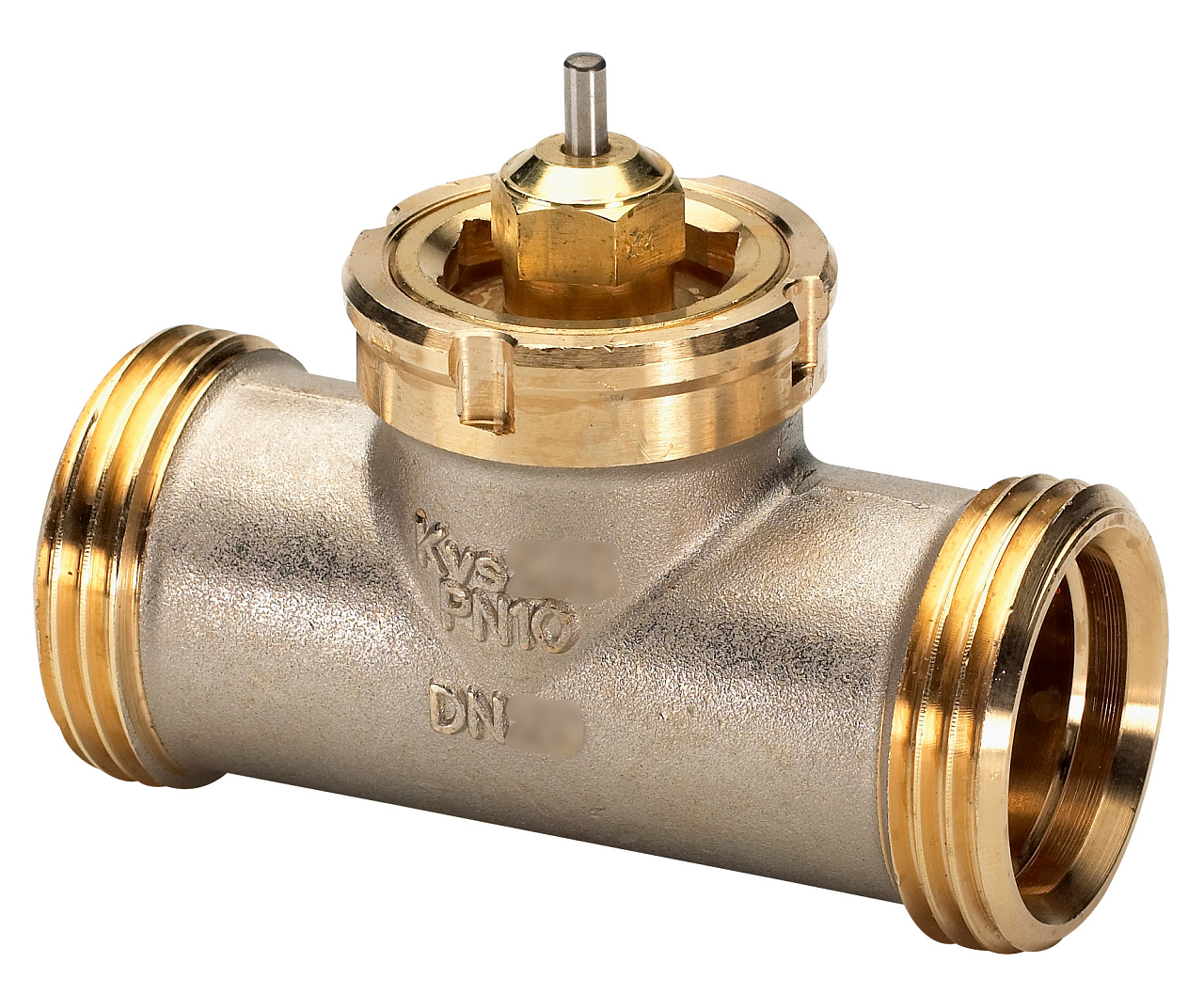

La vanne de régulation 2 voies Danfoss VMT (065F0115) est une vanne à siège à action directe conçue pour la régulation du débit dans les installations de chauffage et de refroidissement. La vanne est conçue pour fonctionner avec les sondes thermostatiques à action directe de la série RAVK ainsi qu’avec des régulateurs similaires. Sa conception compacte en laiton avec filetage extérieur G 3/4 A permet un montage aisé dans les réseaux de tuyauterie de diamètre nominal DN 15. Grâce à sa caractéristique de débit linéaire, elle assure une régulation précise et progressive du débit du fluide caloporteur ou frigorifique.

Domaine d’application

La vanne VMT est destinée à la régulation du débit dans les réseaux de chauffage urbain et de refroidissement urbain (CZT/CZC), ainsi que dans les installations de chauffage classiques. Elle fonctionne comme organe de régulation en combinaison avec des têtes thermostatiques ou des sondes à action directe (par ex. Danfoss RAVK), qui commandent directement la position de la vanne sans nécessiter d’actionneur externe ni d’alimentation électrique.

Construction et matériaux

Le corps de la vanne est fabriqué en laiton (W. No 2.0402), garantissant une résistance à la corrosion et une longue durée de vie. Le clapet est en caoutchouc NBR, la tige en acier au chrome-molybdène. Le filetage extérieur G 3/4 A permet un raccordement direct à la tuyauterie ou à la tête thermostatique sans adaptateurs.

Caractéristique de débit et régulation

La vanne présente une caractéristique de débit linéaire, garantissant une relation proportionnelle entre la course et le débit. La faible course de 1,10 mm, associée à une valeur kVS de 1,5 m³/h, est optimisée pour une régulation sensible et précise dans les petits circuits de chauffage, par exemple au niveau des radiateurs dans les logements ou des postes de livraison.

Installation et montage

• La position de montage est libre : la vanne peut être installée horizontalement ou verticalement.
• Avant le montage, il est nécessaire de s’assurer de la propreté du réseau de tuyauterie afin d’éviter d’endommager le joint ou le clapet de la vanne.
• Il est recommandé d’installer un filtre (tamis) en amont de la vanne pour la protéger contre les impuretés.
• La vanne est conçue pour le raccordement direct d’un régulateur thermostatique à action directe (par ex. Danfoss RAVK).
