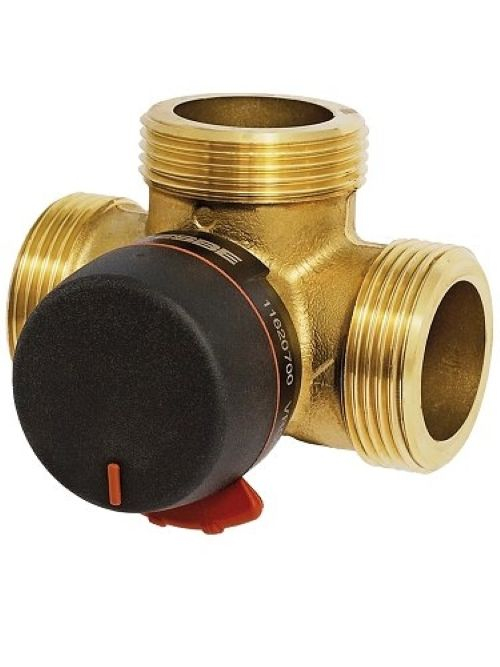

La vanne de répartition trois voies ESBE VRG 232 est fabriquée en laiton DZR avec protection contre la dézincification. La vanne convient aux applications ne nécessitant pas une caractéristique de régulation précise. Elle est en outre équipée d’une molette de réglage manuelle graduée, également dotée de butées de fin de course. L’angle de manœuvre de la vanne est de 90° max. L’échelle située sous le bouton de réglage peut être positionnée librement sur la course de rotation de l’obturateur de la vanne mélangeuse, selon l’orientation de la vanne dans l’application.

Le diamètre nominal de la vanne est DN 25, mais le filetage de raccordement est de 1 1/4".

Exemples d’utilisation

• Applications de chauffage
• Refroidissement
• Systèmes solaires
• Ventilation
• Réseaux de distribution centralisés

La vanne VRG 232 peut être utilisée comme vanne de répartition ou comme vanne de mélange.

Exemple d’installation

Servomoteurs compatibles

• Gamme complète de servomoteurs ESBE série ARA 600 (adaptateur inclus avec le servomoteur).
• Série de servomoteurs ESBE 90 (y compris les régulateurs 90C, etc.). Il est nécessaire d’installer l’adaptateur VRG 801 - réf. 16053300.
• Servomoteurs CVC BELIMO - il est possible d’utiliser n’importe quel servomoteur (par ex. LM-A, NM-A, LF, etc.) en association avec un adaptateur de type MK-VRG....
• Servomoteurs pour vannes mélangeuses BELIMO NRD, HT en association avec l’adaptateur MS-NRE6.

Maintenance

Toutes les pièces principales peuvent être remplacées ou faire l’objet d’un remplacement d’étanchéité : un kit de joints ou un kit complet de rénovation est disponible. Dans la plupart des cas, il n’est pas nécessaire de démonter la vanne de l’installation lors de la maintenance.
