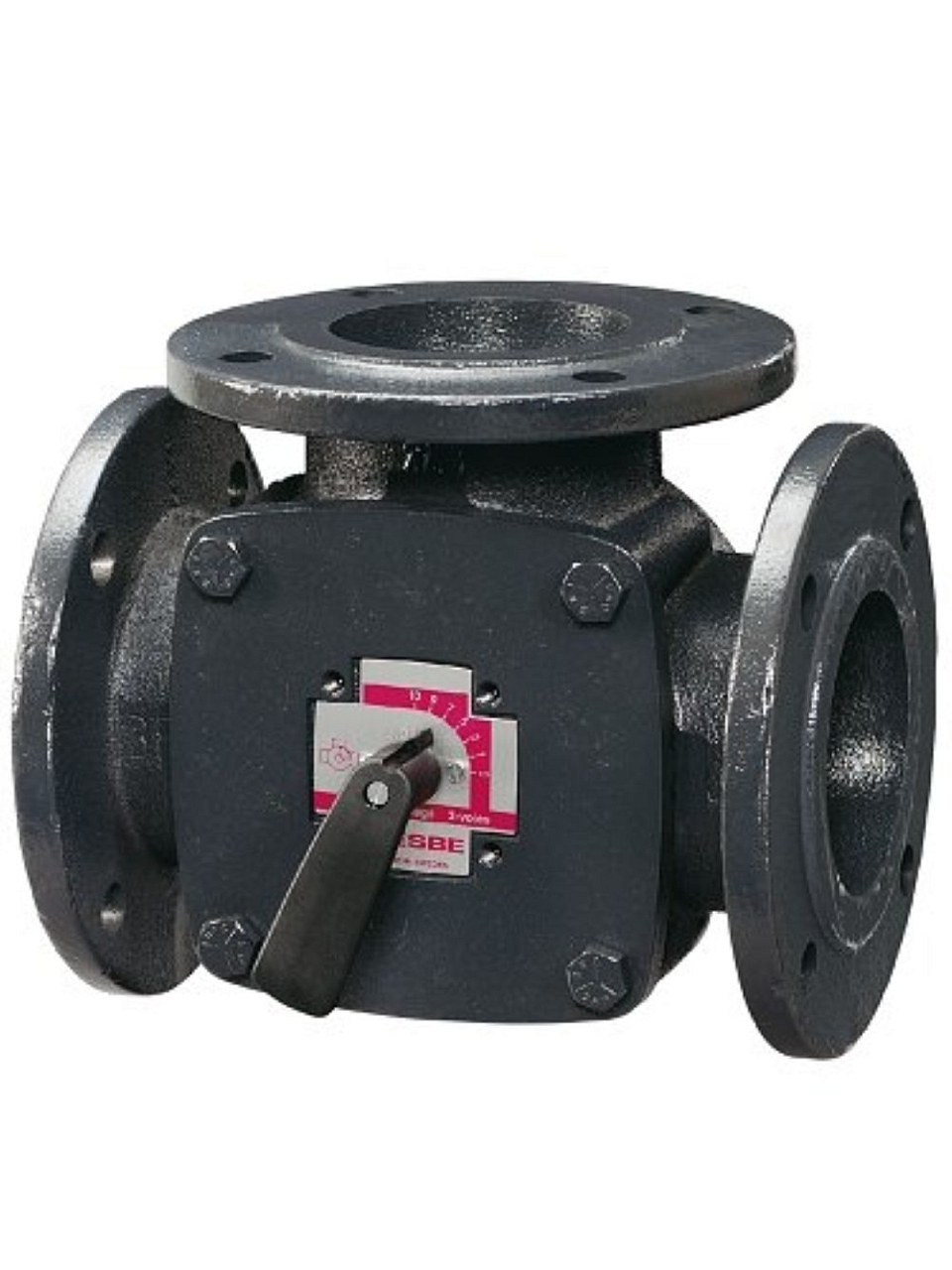

Vanne mélangeuse à bride trois voies ESBE 3F 65 (DN65, PN6) en fonte, pour le mélange et la commutation dans les circuits de chauffage et de refroidissement. Kvs 90, température du fluide de -10 à +110 °C. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Débit | 90 m3/h |
| Pression | PN 6 |
| Taille de raccordement | DN 65 |
| Température | -10...110 °C |
| Type de raccordement | Bride |
| Type de vanne | Mélangeur |
| Poids | 10.38 kg |
ESBE 3F 65 (réf. 11100800) est une vanne mélangeuse trois voies à raccordement par brides PN6 de la série ESBE 3F. Elle sert au mélange progressif ou à la commutation du débit d’eau de chauffage ou de refroidissement dans les installations de chauffage et de refroidissement. La vanne est fournie en taille DN65 avec une valeur Kvs de 90.
ESBE 3F 65 est conçue pour les installations de chauffage et de refroidissement de plus grande taille, où il est nécessaire de réguler la température du fluide par mélange de deux flux, ou de commuter le débit entre deux circuits. Elle est typiquement utilisée dans les postes d’échange, les chaufferies et les réseaux techniques, où un raccordement par brides et des débits plus élevés correspondant au DN65 sont requis.
La vanne se combine avec les servomoteurs et régulateurs ESBE, constituant ainsi un ensemble de régulation complet pour la commande automatique de la température ou la commutation des circuits.
Le corps de la vanne est fabriqué en fonte EN-JL 1030, l’obturateur pour la taille DN65 est en laiton CW 614N combiné à de l’acier inoxydable. La douille est en laiton DZR (CW 602N) et les joints toriques sont en EPDM. Cette exécution permet une utilisation avec de l’eau de chauffage conformément à la norme VDI 2035, avec des mélanges eau-glycol jusqu’à 50 % et avec des mélanges eau-éthanol jusqu’à 28 %.
La vanne ESBE 3F est conçue pour être parfaitement adaptée aux servomoteurs et régulateurs ESBE, par exemple à la série 90 (commande trois points ou proportionnelle, 15 Nm) ou aux régulateurs CRA120 et CRC120 pour les installations de plus grande taille. Grâce à la parfaite compatibilité entre la vanne et l’actionneur, aucun adaptateur supplémentaire n’est nécessaire pour les combinaisons standard.
Paramètres techniques :
En mode mélange, la vanne combine deux flux d’entrée en une seule sortie et régule ainsi la température résultante du fluide. En mode commutation, en revanche, un flux d’entrée est commuté entre deux circuits de sortie. La vanne ESBE 3F prend en charge les deux modes ; la fuite interne admissible est de 1,5 % en mélange et de 1,0 % en commutation.
La vanne est conçue pour l’eau de chauffage conformément à la norme VDI 2035, ainsi que pour les mélanges eau-glycol jusqu’à 50 % et les mélanges eau-éthanol jusqu’à 28 %. La température du fluide peut varier de -10 °C à +110 °C.
La vanne ESBE 3F 65 est conçue pour la classe de pression PN6, soit jusqu’à 6 bar. La perte de charge différentielle maximale au niveau de la vanne est de 50 kPa. Pour des classes de pression plus élevées, il est nécessaire de choisir une autre série de vannes.
Oui. Pour la taille DN65, l’intérieur complet K3A-S (réf. 17001400) est disponible, ainsi que le kit de liaison n° 1 pour DN20–65 (réf. 17000300). Un levier de commande de rechange peut également être acheté séparément.
Oui, la vanne est conforme à la directive PED 2014/68/UE (article 4.3). Des certificats de conformité pour les marchés EAC et UKRSEPRO sont également disponibles.
