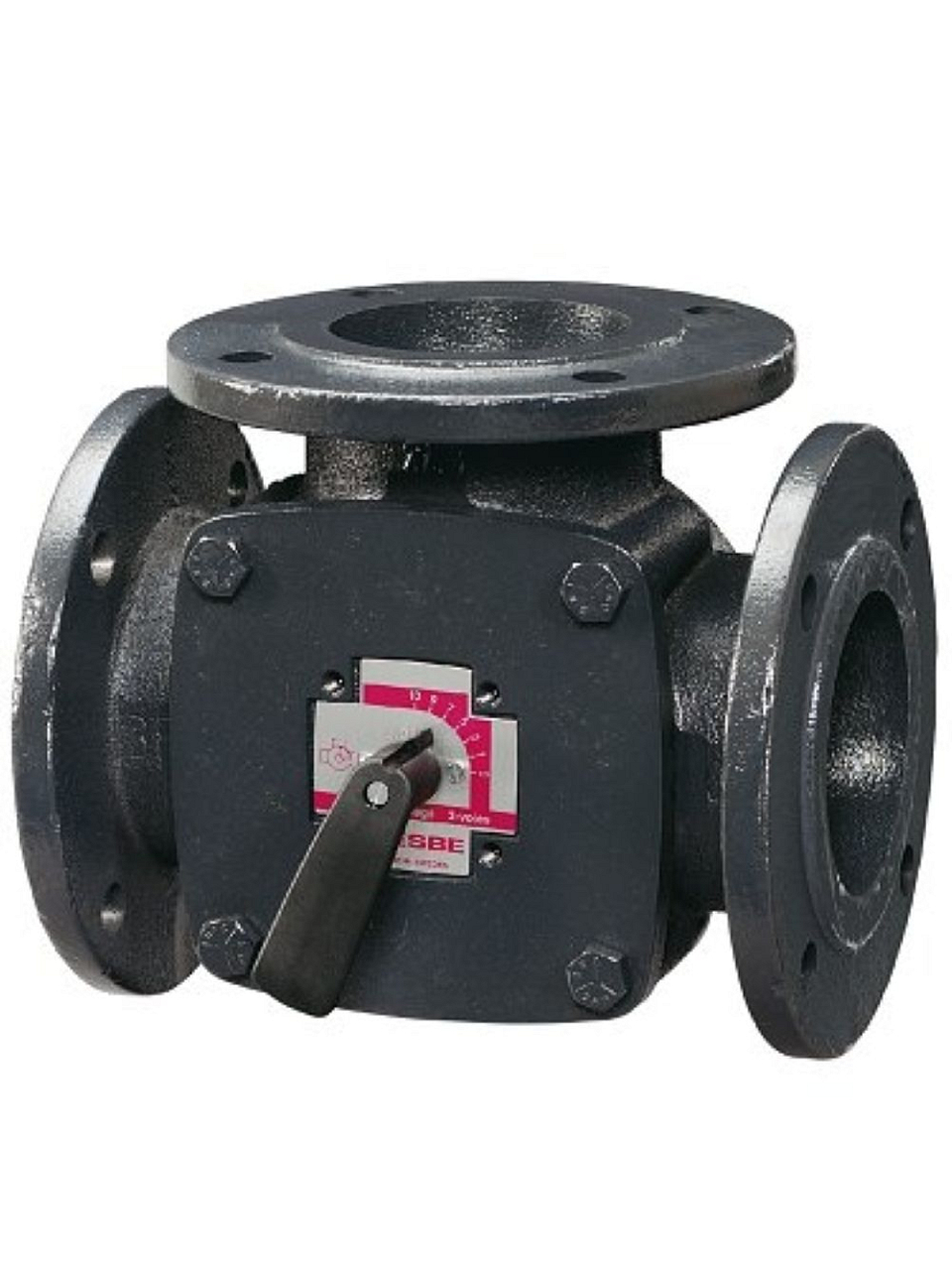

Vanne mélangeuse trois voies ESBE 3F 40 à bride PN6 pour le mélange et la commutation dans les circuits de chauffage et de refroidissement. Corps en fonte, DN40, Kvs 44, température du fluide de -10 à +110 °C. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Débit | 44 m3/h |
| Pression | PN 6 |
| Taille de raccordement | DN 40 |
| Température | -10...110 °C |
| Type de raccordement | Bride |
| Type de vanne | Mélangeur |
| Poids | 6.83 kg |
ESBE 3F 40 est une vanne 3 voies de mélange et de commutation avec raccordement à brides PN6. Elle sert à réguler la température ou le sens du débit dans les réseaux de chauffage et de refroidissement, en combinaison avec un servomoteur ou une commande manuelle.
La vanne ESBE 3F 40 est utilisée dans les installations de chauffage et de refroidissement de plus grande taille, lorsqu’il est nécessaire de réguler la température par mélange ou de commuter le débit entre deux circuits. Grâce à son raccordement à brides PN6 et à son diamètre nominal DN40, elle convient aux installations à débit plus élevé, par exemple les postes d’échange, les chaufferies ou les réseaux d’eau chaude et d’eau froide dans les bâtiments commerciaux et industriels.
La série 3F est disponible dans une plage DN20–150, ce qui permet d’appliquer le même principe aussi bien à des réseaux de tuyauterie plus petits qu’à des installations nettement plus importantes.
Le corps de la vanne est en fonte EN-JL 1030, le tiroir des versions DN32–150 combine du laiton CW 614N et de l’acier inoxydable, et le joint est en EPDM. La vanne est conçue pour l’eau de chauffage conformément à la norme VDI 2035 et peut également être utilisée avec un mélange eau-glycol (max. 50 %) ou eau-éthanol (max. 28 %).
La 3F 40 se combine parfaitement avec les servomoteurs et régulateurs ESBE, par exemple la série 90 ou le servomoteur ARC300 pour les dimensions plus importantes.
Caractéristiques techniques :
La vanne dispose d’un raccordement à brides PN6 conforme à la norme EN 1092-2, avec quatre trous de Ø15 mm pour la taille DN40.
Oui, la 3F 40 est fournie séparément en tant que vanne à commande manuelle. Pour un fonctionnement motorisé, il est nécessaire d’acheter un servomoteur ESBE compatible, par exemple de la série 90.
Oui, le corps de vanne en fonte convient aussi bien aux réseaux de chauffage qu’aux réseaux de refroidissement. La plage de température du fluide est de -10 à +110 °C.
La vanne est conçue pour un fluide composé d’un mélange eau-glycol jusqu’à 50 % max., ou éventuellement d’un mélange eau-éthanol jusqu’à 28 % max.
