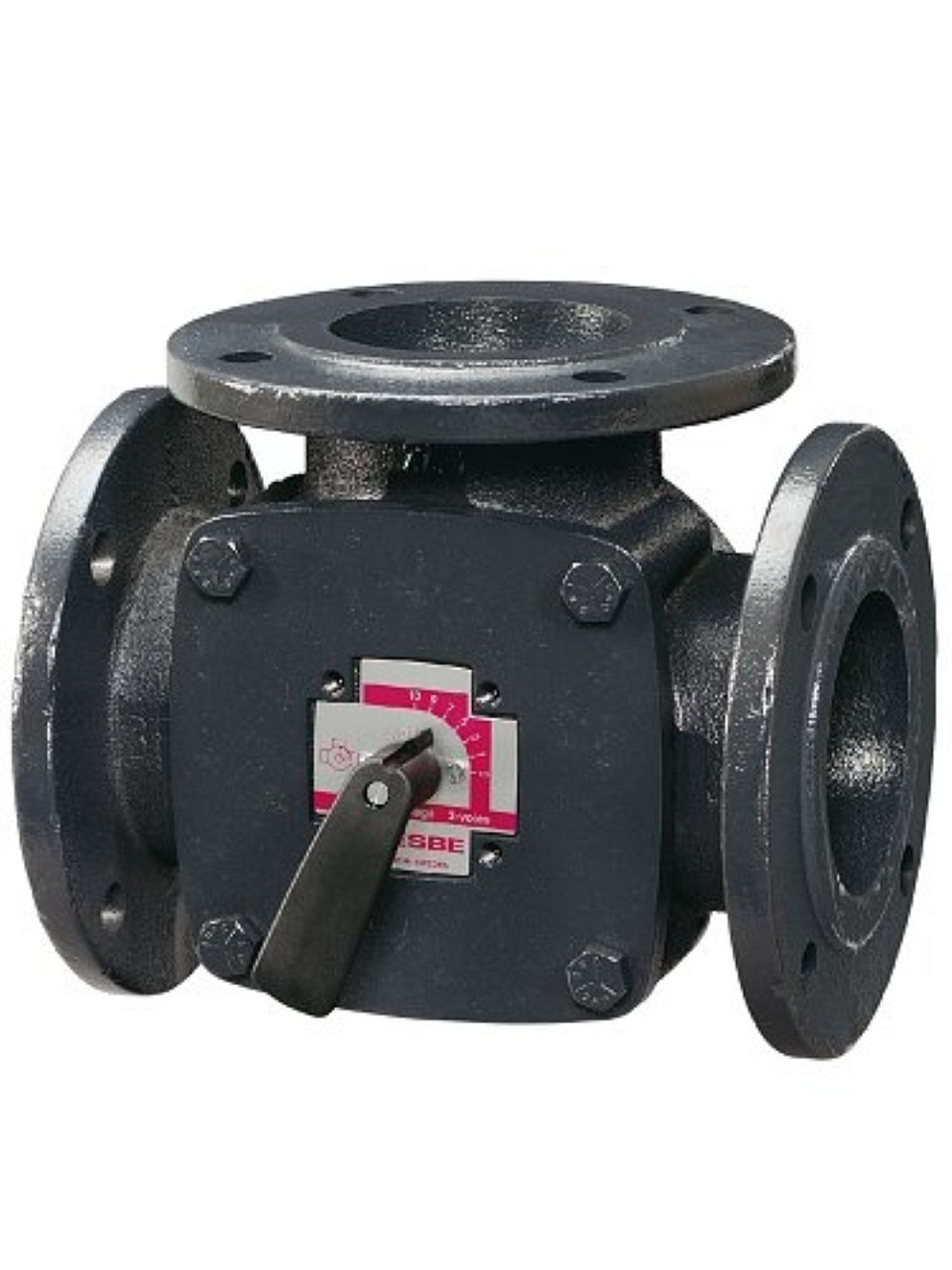

Vanne mélangeuse trois voies ESBE 3F 32 à bride PN6 pour le mélange et la commutation dans les circuits de chauffage et de refroidissement. Corps en fonte, DN32, Kvs 28, température du fluide jusqu’à 110 °C. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Débit | 28 m3/h |
| Pression | PN 6 |
| Taille de raccordement | DN 32 |
| Température | -10...110 °C |
| Type de raccordement | Bride |
| Type de vanne | Mélangeur |
| Poids | 5.81 kg |
ESBE 3F 32 est une vanne mélangeuse rotative trois voies avec raccordement à brides PN6 (réf. 11100300, DN32). Elle sert au mélange ou à la commutation de l’eau de chauffage ou de refroidissement dans les systèmes de chauffage et de refroidissement, où elle régule la température du fluide acheminé.
La vanne est utilisée dans les postes d’échange, chaufferies et locaux techniques, où l’eau de chauffage provenant du départ et du retour est mélangée, ou bien où le débit est commuté entre deux circuits. Elle convient aux réseaux de chauffage comme de refroidissement utilisant de l’eau conforme à la norme VDI 2035, ou éventuellement un mélange d’eau et de glycol (max. 50 %) ou d’éthanol (max. 28 %). Grâce au raccordement à brides PN6, elle convient également aux installations de plus grande taille, où les vannes filetées ne sont généralement utilisées que pour des dimensions plus petites.
Le corps de la vanne est en fonte EN-JL 1030, le tiroir en laiton CW 614N combiné à de l’acier inoxydable. Cette version supporte une température du fluide de −10 °C à +110 °C et une classe de pression PN6. Les joints toriques sont en EPDM. La fuite interne est de max. 1,5 % en mélange et de max. 1,0 % en commutation, la perte de charge différentielle maximale étant de 50 kPa.
La vanne 3F 32 est conçue pour être parfaitement compatible avec les servomoteurs et régulateurs ESBE (par exemple la série 90 ou ARC300, ainsi que les régulateurs CRA120/CRC120), de sorte qu’elle forme avec l’actionneur un ensemble de régulation fonctionnel, sans avoir à vérifier séparément la compatibilité de chaque élément.
Les deux. La série 3F est conçue aussi bien pour le mélange de deux flux vers une seule sortie que pour la commutation d’un flux d’entrée entre deux sorties, selon le montage et le réglage du servomoteur.
De l’eau de chauffage conforme à la norme VDI 2035, ou éventuellement un mélange d’eau et de glycol jusqu’à 50 % ou d’eau et d’éthanol jusqu’à 28 %. La température du fluide peut aller de −10 °C à +110 °C.
La vanne est conçue pour fonctionner avec les servomoteurs ESBE, par exemple la série 90 (signal trois points ou proportionnel, 15 Nm) ou avec les régulateurs CRA120 et CRC120 pour les installations de plus grande taille.
La vanne dispose d’un raccordement à brides PN6 selon EN 1092-2, en dimension DN32, avec un entraxe de perçage pour boulons Ø15 mm (4 trous). Le poids de la vanne est de 5,9 kg.
