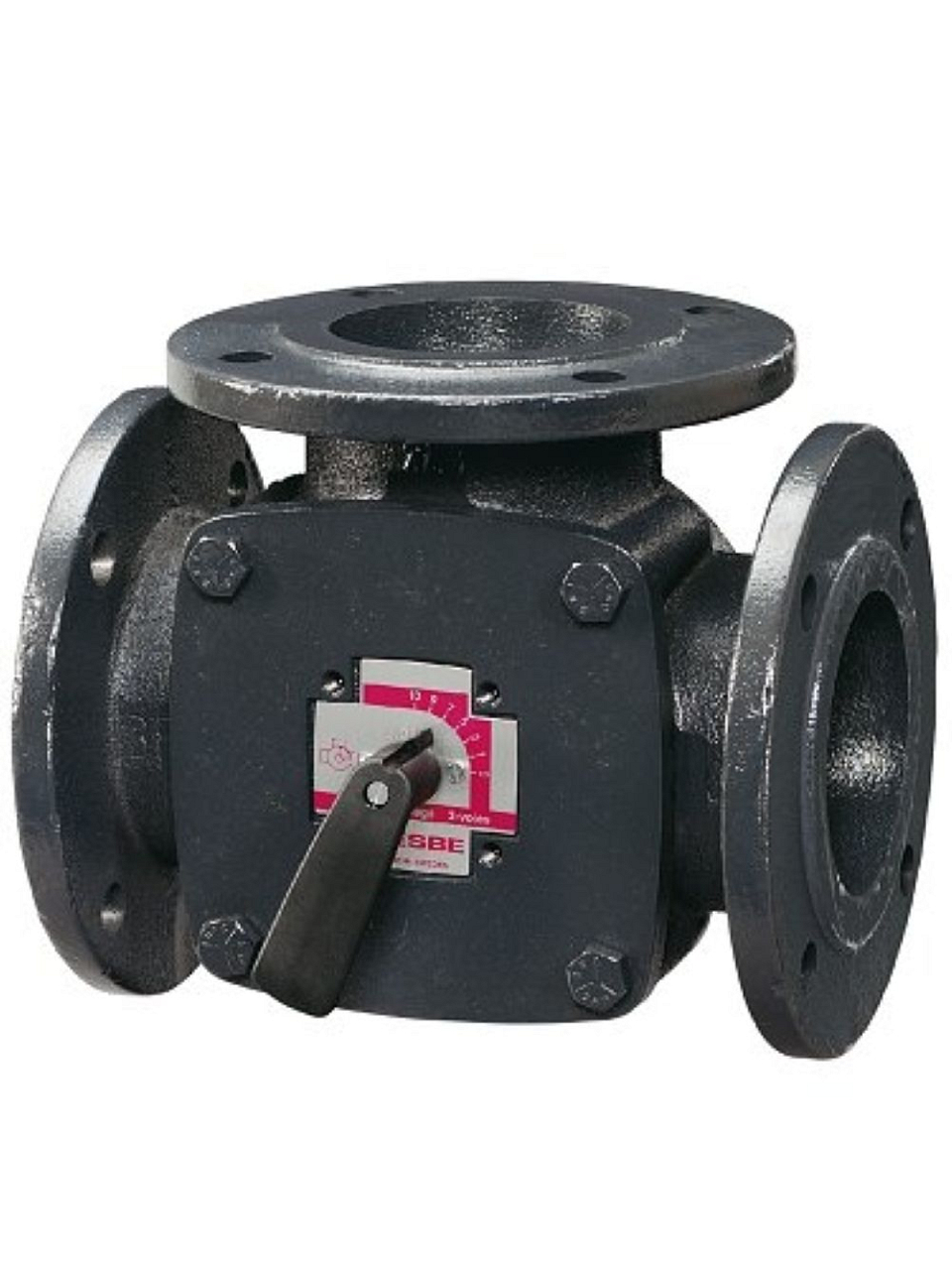

Vanne mélangeuse trois voies ESBE 3F 125 pour le mélange ou la répartition dans les systèmes de chauffage et de refroidissement. À brides PN6, Kvs 280 m³/h, fluide de –10 à 110 °C. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Débit | 280 m3/h |
| Pression | PN 6 |
| Taille de raccordement | DN 125 |
| Température | -10...110 °C |
| Type de raccordement | Bride |
| Type de vanne | Mélangeur |
| Poids | 26.60 kg |
ESBE 3F 125 est une vanne mélangeuse rotative trois voies en fonte, conçue pour les systèmes de chauffage et de refroidissement. Elle permet aussi bien le mélange que la répartition du fluide et peut être commandée par levier manuel ou par servomoteur.
La vanne est utilisée dans les systèmes de chauffage et de refroidissement, pour le chauffage par le sol, les systèmes solaires, la ventilation ainsi que les réseaux centraux de distribution d’eau potable et d’eau chaude. Grâce au raccordement à bride DIN 2531, elle convient aux installations de plus grande taille de dimension DN 125.
Toutes les principales pièces de la vanne sont remplaçables. L’étanchéité autour de l’axe de la vanne est assurée par deux joints toriques, dont l’un peut être remplacé sans qu’il soit nécessaire de vidanger toute l’installation. Avant le remplacement, il est nécessaire de dépressuriser l’installation.
Pour la régulation automatique, la vanne 3F 125 est compatible avec les servomoteurs des séries ARA 600, 60, 90, 90C et 90K. Le couple de manœuvre nécessaire pour actionner la vanne est de 10 Nm.
Données techniques :
La vanne est compatible avec les servomoteurs des séries ARA 600, 60, 90, 90C et 90K. Un couple de 10 Nm est nécessaire pour actionner la vanne.
Toutes les principales pièces sont remplaçables. L’un des deux joints toriques peut être remplacé sans vidanger l’installation, tandis que le second nécessite la dépressurisation du système.
Oui, la vanne de la série 3F est conçue pour les deux fonctions — mélange et répartition — selon le schéma de raccordement spécifique de l’installation.
La vanne est conçue pour une classe de pression PN 6 et des températures du fluide de –10 °C à 110 °C.
