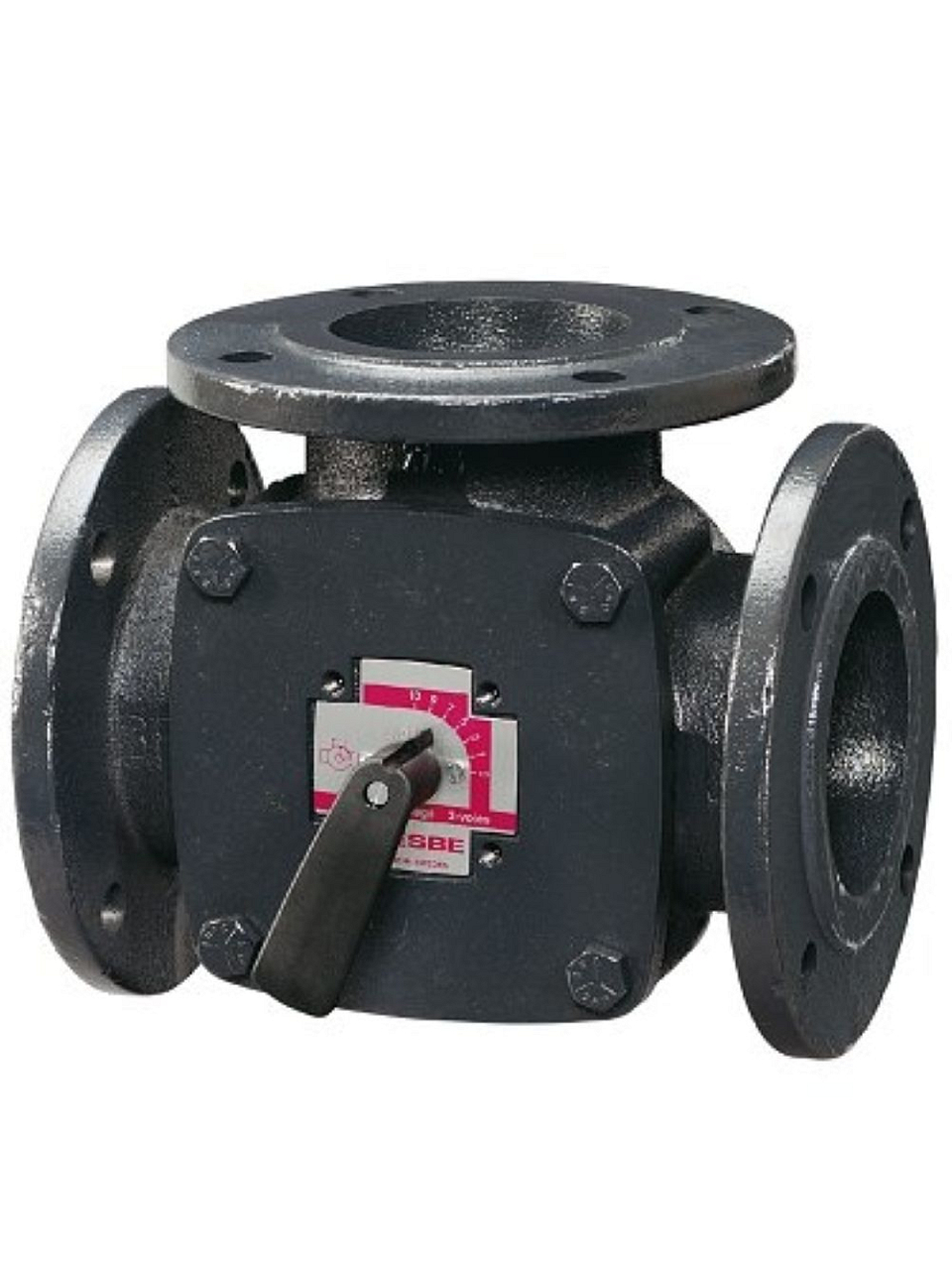

Vanne mélangeuse trois voies ESBE 3F 100 (DN 100) pour systèmes de chauffage et de refroidissement, fonction de mélange et de répartition. Raccordement à brides DIN 2531, levier manuel. Kvs 225 m³/h, PN6, jusqu’à 110 °C. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Débit | 225 m3/h |
| Pression | PN 6 |
| Taille de raccordement | DN 100 |
| Température | -10...110 °C |
| Type de raccordement | Bride |
| Type de vanne | Mélangeur |
| Poids | 21.12 kg |
ESBE 3F 100 est une vanne mélangeuse rotative trois voies en fonte, destinée aux systèmes de chauffage et de refroidissement. Elle peut être utilisée pour une fonction de mélange comme de répartition, et est disponible avec un raccordement à bride DIN 2531 et un angle de manœuvre de 90°.
La vanne de la série 3F est utilisée dans les systèmes de chauffage, de refroidissement, de chauffage par le sol, les installations solaires et la ventilation. Elle convient également aux réseaux centraux de distribution d’eau potable, d’eau chaude et de refroidissement. La commande manuelle est assurée par un levier ; pour un fonctionnement automatique, la vanne peut être équipée d’un servomoteur de la série ARA 600 ou des séries 60, 90, 90C, 90K.
Toutes les principales pièces de la vanne sont remplaçables. L’étanchéité autour de l’axe est assurée par deux joints toriques en EPDM, dont l’un peut être remplacé sans qu’il soit nécessaire de vidanger l’ensemble de l’installation. Avant le remplacement proprement dit, l’installation doit être mise hors pression.
Données techniques :
La vanne est équipée de série d’un levier pour la commande manuelle. Pour une régulation automatique, il est possible de monter sur la vanne un servomoteur de la série ARA 600 (jusqu’à DN 50) ou des séries 60, 90, 90C ou 90K.
Oui, la série 3F est conçue pour assurer une fonction de mélange comme de répartition. En tournant l’échelle graduée, la position de l’obturateur peut être indiquée en fonction de la position réelle de la vanne dans la robinetterie ; les installations peuvent également être montées en miroir.
Toutes les principales pièces de la vanne sont remplaçables. L’étanchéité autour de l’axe est assurée par deux joints toriques, dont l’un peut être remplacé sans qu’il soit nécessaire de vidanger l’ensemble de l’installation. Avant le remplacement proprement dit, l’installation doit être mise hors pression.
