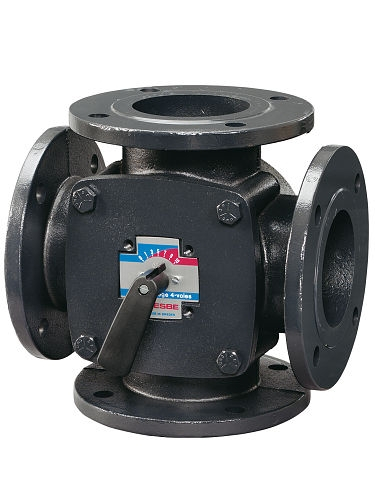

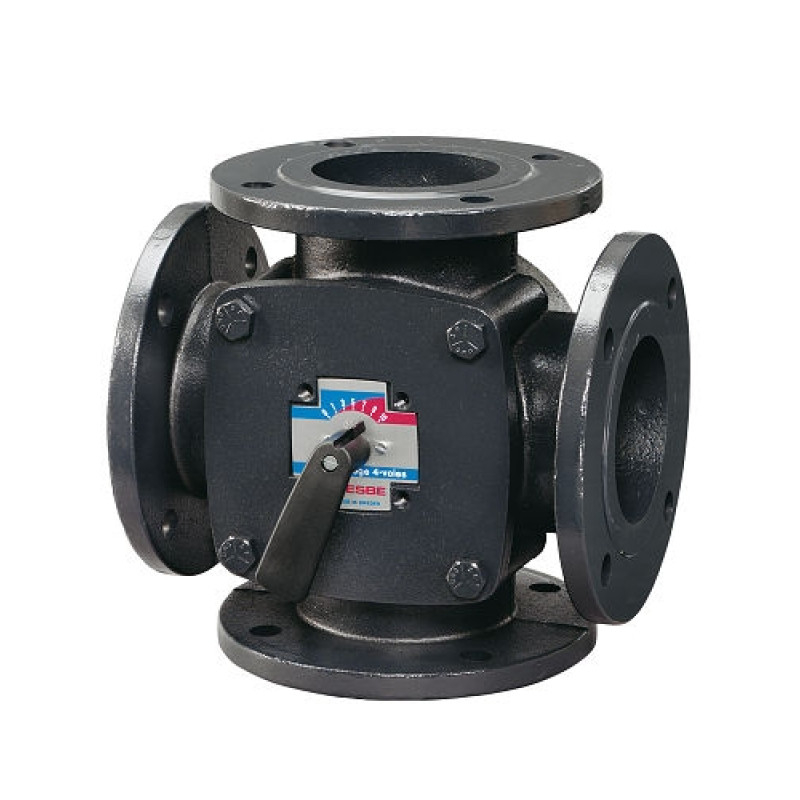

Vanne mélangeuse quatre voies ESBE 4F 80 en fonte grise pour le chauffage et le refroidissement, DN 80, raccordement à brides PN 6. La fonction de mélange double augmente la température de l’eau entrant dans la chaudière. Kvs 150 m³/h, température maximale 110 °C. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Débit | 150 m3/h |
| Pression | PN 6 |
| Taille de raccordement | DN 80 |
| Température | -15...110 °C |
| Type de raccordement | Bride |
| Type de vanne | Distributeur |
| Poids | 23.90 kg |
ESBE 4F 80 est une vanne mélangeuse rotative à quatre voies en fonte grise, DN 80, avec raccordement à brides EN 1092-2. Elle est utilisée dans les circuits de chauffage comme de refroidissement, où elle assure une double fonction de mélange entre la conduite de départ et la conduite de retour.
La vanne ESBE 4F 80 s’installe dans les systèmes de chauffage avec chaudière lorsqu’il est nécessaire de mélanger l’eau chaude provenant de la chaudière avec l’eau de retour du circuit radiateurs. Cela permet d’obtenir une température de l’eau revenant à la chaudière plus élevée qu’avec une vanne trois voies classique. Cette même conception convient également aux applications de refroidissement. Grâce à son raccordement à brides PN 6, elle est plutôt destinée aux installations de chauffage de plus grande taille et aux locaux techniques qu’aux petites installations domestiques.
La vanne est équipée de série d’un levier en aluminium pour la commande manuelle. Pour un fonctionnement motorisé, il est possible d’utiliser des servomoteurs ESBE série 90 ou ARC300, ou de compléter la vanne avec des régulateurs ESBE des séries CRA120 et CRC120. L’échelle graduée imprimée sur les deux faces, indiquant la position du boisseau de la vanne, peut être orientée librement selon la position de la vanne dans l’installation concernée.
Toutes les principales pièces de la vanne 4F 80 sont remplaçables. L’étanchéité autour de l’axe de la vanne est assurée par deux joints toriques en EPDM, dont l’un peut être remplacé sans devoir vidanger l’ensemble de l’installation. Avant le remplacement, il est nécessaire de dépressuriser le circuit.
Données techniques :
La vanne 4F assure une double fonction de mélange : une partie de l’eau chaude provenant de la chaudière est mélangée à l’eau de retour du circuit radiateurs, de sorte que l’eau entrant dans la chaudière présente une température plus élevée que celle obtenue avec une vanne trois voies standard.
Oui, la vanne est équipée de série d’un levier en aluminium pour la commande manuelle. La motorisation à l’aide d’un servomoteur ESBE série 90 ou ARC300 est proposée en option.
L’étanchéité de l’axe de la vanne est assurée par deux joints toriques, et l’un d’eux peut être remplacé sans vidanger l’ensemble de l’installation. Avant le remplacement proprement dit, il est toutefois nécessaire de dépressuriser le circuit.
La vanne est conçue pour l’eau de chauffage selon la norme VDI2035, ainsi que pour les mélanges eau-glycol jusqu’à 50 % et les mélanges eau-éthanol jusqu’à 28 %.
