Vanne mélangeuse quatre voies ESBE 4F 65 (DN 65, à brides) pour le chauffage et le refroidissement. Grâce à sa double fonction, elle protège la chaudière contre une température de retour trop basse. Kvs 90 m³/h, PN 6, max. 110 °C. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Débit | 90 m3/h |
| Pression | PN 6 |
| Taille de raccordement | DN 65 |
| Température | -15...110 °C |
| Type de raccordement | Bride |
| Poids | 11.86 kg |

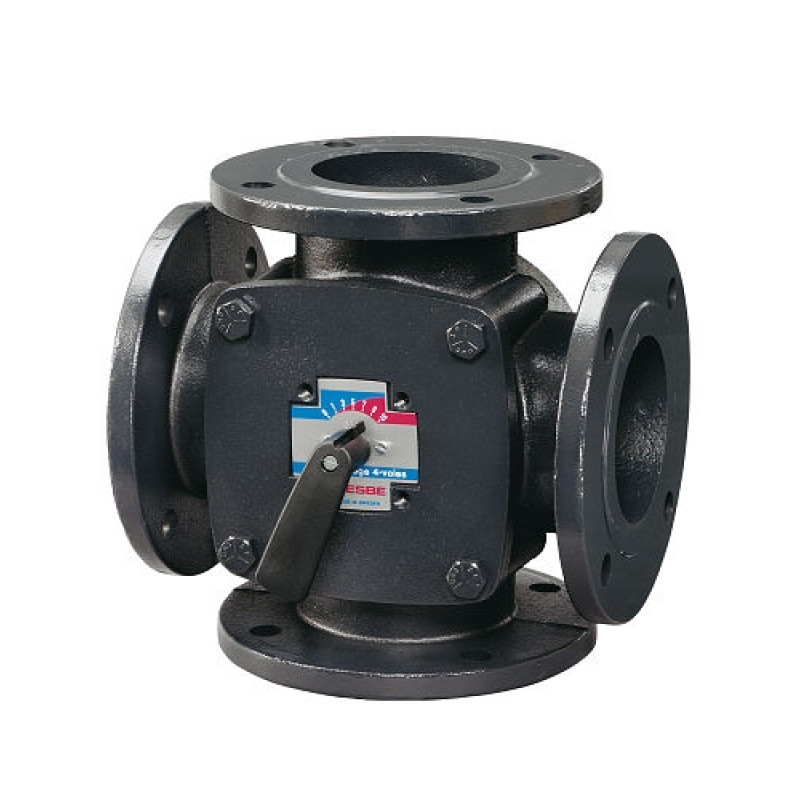

ESBE 4F 65 est une vanne mélangeuse quatre voies (rotative) en fonte grise avec raccordement à brides DN 65. Elle est destinée aux applications de chauffage et de refroidissement et peut être commandée manuellement à l’aide d’un levier en aluminium ou motorisée au moyen d’un servomoteur.
La vanne est utilisée dans les systèmes de chauffage avec chaudière et circuit radiateurs ou plancher chauffant. Grâce à sa fonction de mélange doublée, elle mélange une partie de l’eau chaude provenant de la chaudière avec l’eau de retour du circuit de chauffage, ce qui augmente la température de l’eau retournant vers la chaudière au-delà du niveau qu’assurerait une vanne trois voies classique. Elle convient comme solution de remplacement pour les chaudières sensibles à une basse température de l’eau de retour, typiquement dans les chaufferies de maisons individuelles comme dans des bâtiments plus importants.
Caractéristiques techniques (DN 65 / réf. 11102000) :
La vanne DN 65 peut être motorisée avec les servomoteurs ESBE série 90 (15 Nm) ou ARC300 (30 Nm), avec une pression différentielle maximale de 50 kPa et un débit maximal de 64 m³/h pour les deux actionneurs. Elle peut également être complétée par les régulateurs ESBE CRA120 ou CRC120.
Toutes les principales pièces de la vanne sont remplaçables. L’étanchéité autour de l’axe est assurée par 2 joints toriques en EPDM, dont l’un peut être remplacé sans qu’il soit nécessaire de vidanger l’installation. Avant le remplacement proprement dit, il est toutefois nécessaire de dépressuriser l’installation.
La vanne est conçue pour l’eau de chauffage conformément à la norme VDI 2035, les mélanges eau-glycol jusqu’à 50 % et les mélanges eau-éthanol jusqu’à 28 %.
La série 4F dispose d’une fonction de mélange doublée : une partie de l’eau chaude provenant de la chaudière est mélangée à l’eau de retour du circuit, ce qui permet d’obtenir une température de l’eau entrant dans la chaudière plus élevée que celle permise par une vanne trois voies classique.
