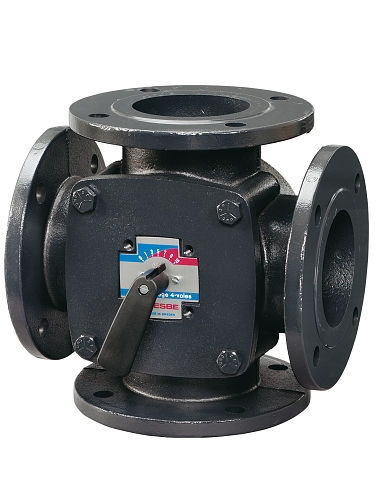

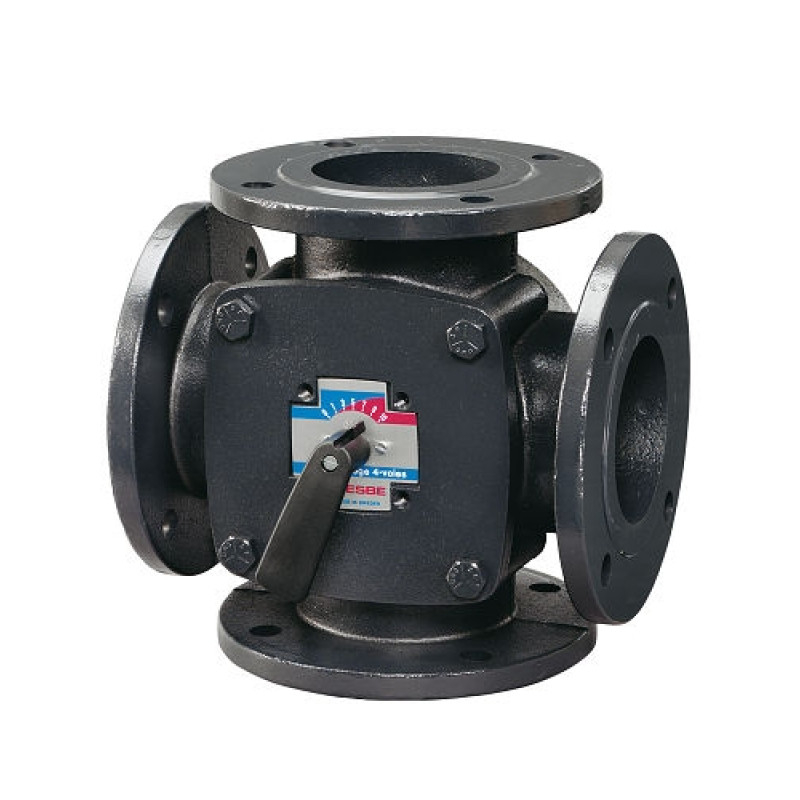

Vanne mélangeuse quatre voies ESBE 4F 50 (11101900) avec raccordement à brides PN6 pour double mélange dans les circuits de chauffage et de refroidissement. Corps en fonte, DN50, Kvs 60, pression jusqu’à 6 bar, température du fluide jusqu’à 110 °C. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Débit | 60 m3/h |
| Pression | PN 6 |
| Taille de raccordement | DN 50 |
| Température | -15...110 °C |
| Type de raccordement | Bride |
| Poids | 10.54 kg |
ESBE 4F 50 est une vanne mélangeuse 4 voies à raccordement par bride PN6, conçue pour le double mélange dans les systèmes de chauffage et de refroidissement. Le corps de la vanne est en fonte, de taille DN50 avec une valeur Kvs de 60, et il est fabriqué pour fonctionner avec un fluide jusqu’à une pression de 6 bar.
La vanne de la série 4F est utilisée dans les installations de chauffage et de refroidissement de plus grande taille, lorsqu’il est nécessaire de réguler simultanément deux boucles de mélange distinctes (double mélange). Grâce au raccordement par bride EN 1092-2, elle convient aux installations de DN40 à DN100, typiquement dans les postes d’échange, chaufferies et locaux techniques de bâtiments avec un débit de fluide plus élevé. La vanne se combine parfaitement avec les servomoteurs rotatifs et les régulateurs ESBE, qui pilotent la position du tiroir en fonction de la température souhaitée.
Paramètres techniques :
La vanne est conçue pour être utilisée avec les servomoteurs rotatifs et les régulateurs ESBE, par exemple la série 90 ou ARC300, ainsi qu’avec les régulateurs CRA120 et CRC120.
La vanne est conçue pour une classe de pression PN6 (jusqu’à 6 bar) et une température du fluide de −10 °C à +110 °C.
Oui, la vanne convient à un mélange eau-glycol jusqu’à une concentration de 50 %, ou à un mélange eau-éthanol jusqu’à 28 %.
La vanne est conforme à la directive PED 2014/68/UE (article 4.3) et dispose de la certification EAC ainsi que d’un certificat de conformité pour l’Ukraine.
