Vanne mélangeuse quatre voies ESBE 4F 100 pour circuits de chauffage et de refroidissement, raccordement à brides PN6. La fonction de mélange double augmente la température de l’eau de retour vers la chaudière par rapport à une vanne trois voies. DN 100, Kvs 225 m³/h. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Débit | 225 m3/h |
| Pression | PN 6 |
| Taille de raccordement | DN 100 |
| Température | -15...110 °C |
| Type de raccordement | Bride |
| Poids | 24.38 kg |

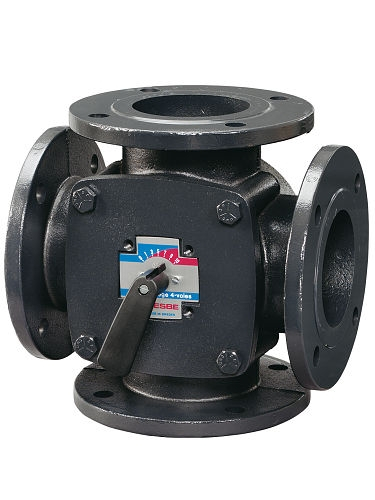

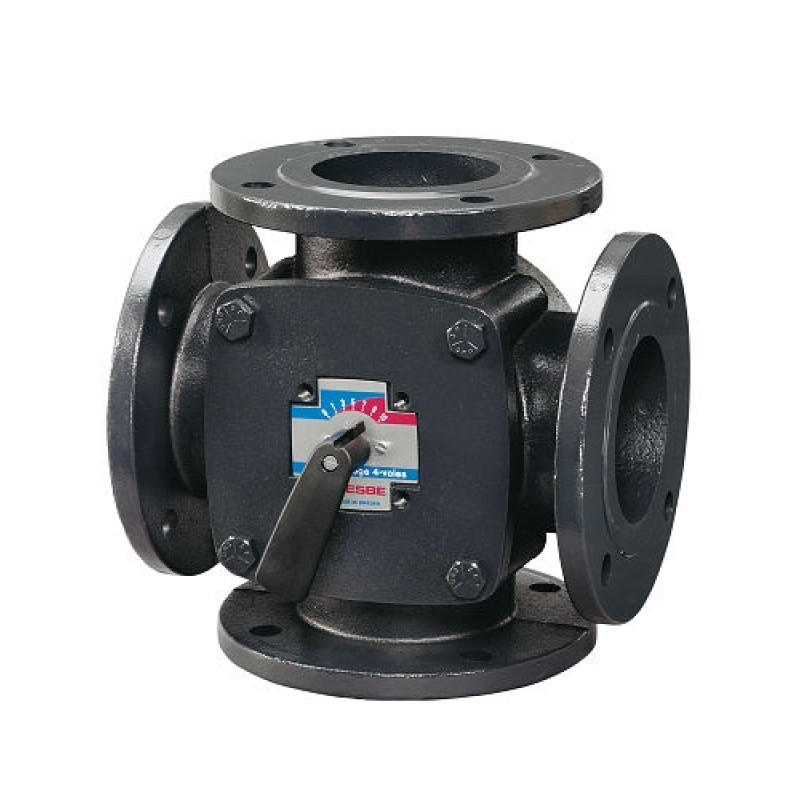

ESBE 4F 100 est une vanne mélangeuse rotative 4 voies en fonte grise avec raccordement à brides DN 100, conçue pour les circuits de chauffage et de refroidissement. Grâce à sa fonction de mélange double, elle mélange une partie de l’eau chaude provenant de la chaudière avec l’eau de retour du circuit radiateurs, augmentant ainsi la température de l’eau qui retourne dans la chaudière.
La vanne est utilisée dans les installations de chauffage avec radiateurs ainsi que dans les systèmes de chauffage par le sol, lorsqu’il est nécessaire de protéger la chaudière contre une eau de retour trop froide. Elle convient également aux applications de refroidissement. Elle peut être commandée manuellement à l’aide d’un levier en aluminium ou motorisée à l’aide d’un servomoteur – les servomoteurs ESBE de la série ARC300 ou de la série 90 conviennent, ainsi que les régulateurs ESBE CRA120 et CRC120.
Le corps de la vanne est en fonte grise EN-JL 1030, l’obturateur en laiton CW 614N et en acier inoxydable, le bouton de commande en laiton CW 602N. L’étanchéité de l’axe est assurée par des joints toriques en EPDM. La vanne est conçue pour l’eau de chauffage conformément à la norme VDI2035, les mélanges eau-glycol jusqu’à 50 % et les mélanges eau-éthanol jusqu’à 28 %.
Données techniques (ESBE 4F 100) :
Les servomoteurs ESBE de la série ARC300 (30 Nm) ou de la série 90 (15 Nm) conviennent, ainsi que les régulateurs ESBE CRA120 et CRC120. Pour le DN 100, seule la série ARC300 est compatible parmi les actionneurs mentionnés, car les couples inférieurs (6 Nm et 15 Nm) ne couvrent pas cette dimension à débit maximal.
Oui, la vanne est équipée de série d’un levier en aluminium pour une commande manuelle facile. Le servomoteur constitue une solution complémentaire optionnelle pour la motorisation.
Toutes les principales pièces de la vanne sont remplaçables. L’étanchéité de l’axe est assurée par 2 joints toriques EPDM ; l’un peut être remplacé sans devoir vidanger l’installation, tandis que l’autre nécessite une vidange. Avant tout remplacement, il est impératif de dépressuriser l’installation.
La vanne est conçue pour l’eau de chauffage conformément à la norme VDI2035, ainsi que pour les mélanges eau-glycol jusqu’à 50 % et les mélanges eau-éthanol jusqu’à 28 %.
Oui, tous les exemples d’installation standard peuvent être inversés en miroir. L’échelle indiquant la position de l’obturateur est imprimée des deux côtés et peut être orientée librement selon la position réelle de la vanne dans l’installation.
