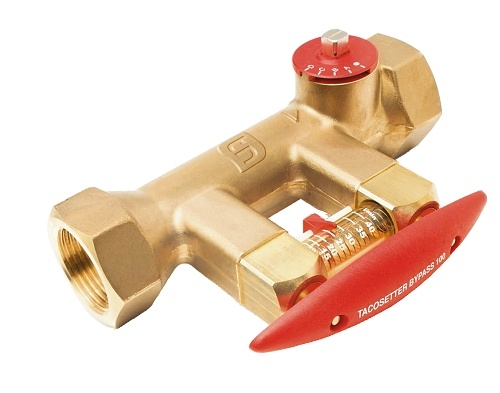

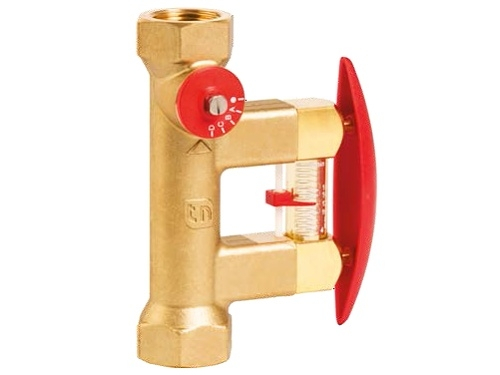

La vanne d’équilibrage Tacosetter Bypass 100 est conçue pour une utilisation en régulation directe, l’affichage et la limitation du débit dans les systèmes de chauffage. Parmi les principaux avantages de la vanne figurent un équilibrage précis et rapide de l’installation, une lecture directe du débit réglé, une faible perte de charge et une absence totale d’entretien.

Fonction

By-pass automatique d’arrêt, monté en parallèle du débit principal, avec unité de mesure et d’indication.

L’unité de mesure (l/min.) se trouve dans le by-pass du débit principal et n’est pas soumise à un débit permanent. Elle s’active selon les besoins par pression sur la poignée à l’aide des clapets intégrés. L’activation ou la désactivation du dispositif de mesure n’a aucune influence sur le débit principal.

Fluides

• Eau avec additifs anticorrosion et antigel appropriés
• Eau de chauffage ou de refroidissement
• Eau potable (certificats SVGW, ACS)

Caractéristiques

• Version à filetage intérieur
• Contrôle visuel direct du débit
• La quantité d’eau souhaitée peut être réglée à tout moment avec précision et en continu
• Aucun appareil, diagramme ou tableau supplémentaire n’est nécessaire
• L’entretien est possible sous pression, sans vidange de l’installation
• Température du fluide max. 100 °C
• Pression de service max. 10 bar

Matériaux utilisés

• Corps de vanne en laiton
• Tube de mesure en plastique
• Pièces internes en acier inoxydable, laiton et plastique
• Tube de visualisation en plastique résistant à la chaleur et aux chocs
• Joints EPDM
