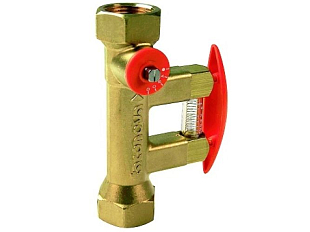

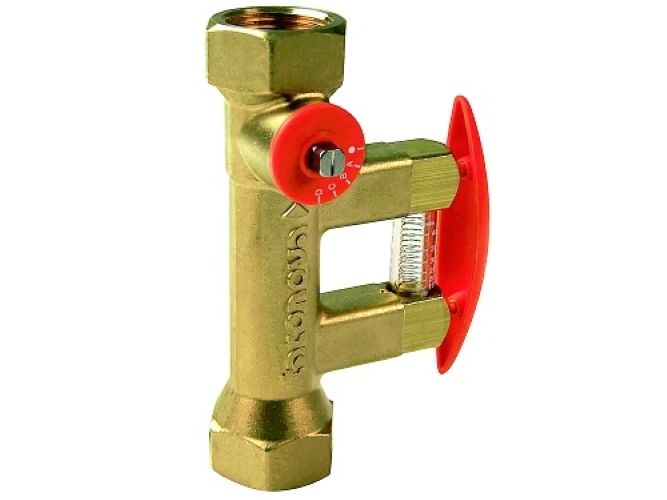

La vanne d’équilibrage Tacosetter Bypass Solar 185 est conçue pour une utilisation en régulation directe, affichage et limitation du débit dans les systèmes solaires. Parmi les principaux avantages de cette vanne figurent un équilibrage précis et rapide de l’installation, une lecture directe du débit réglé, une faible perte de charge et une absence totale d’entretien.

La vanne d’équilibrage de la série Solar 185 est conçue spécialement pour l’équilibrage des capteurs de toiture, même dans des conditions extérieures difficiles.

Fonction

By-pass automatique de fermeture, monté en parallèle du flux principal, avec unité de mesure et d’indication.

Sur cette version jusqu’à 185 °C, le by-pass (Bypass) est remplacé par des bouchons obturateurs après le réglage, afin de garantir une pleine fonctionnalité jusqu’à une température de 195 °C (à court terme).

Fluides

• Eau avec additifs anticorrosion et antigel appropriés
• Eau de chauffage ou de refroidissement

Caractéristiques

• Version à filetage intérieur
• Contrôle visuel direct du débit
• La quantité d’eau souhaitée peut être réglée à tout moment avec précision et en continu
• Aucun appareil, diagramme ou tableau supplémentaire n’est nécessaire
• L’entretien est possible sous pression totale du système
• Température du fluide max. 185 °C
• Pression de service max. 16 bar

Matériaux utilisés

• Corps de vanne en laiton
• Tube de mesure en plastique
• Composants internes en acier inoxydable, laiton et plastique
• Tube de visualisation en borosilicate
• Joint EPDM
