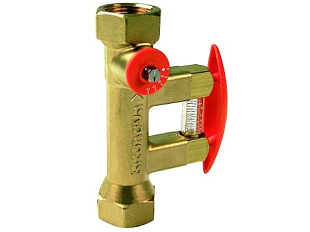

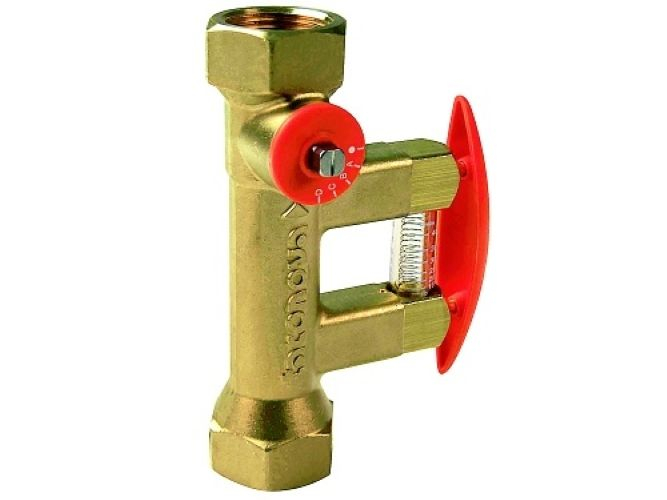

La vanne d’équilibrage Tacosetter Bypass 130 est destinée à la régulation directe, à l’affichage et à la limitation du débit, principalement dans les systèmes solaires. Parmi les principaux avantages de cette vanne figurent un équilibrage précis et rapide de l’installation, la lecture directe du débit réglé, une faible perte de charge et l’absence totale d’entretien.

Fonction

Bypass de fermeture automatique, monté en parallèle du flux principal, avec unité de mesure et d’indication.

L’unité de mesure (l/min.) est située dans le bypass du flux principal et n’est pas traversée en permanence par le débit. Elle s’active selon les besoins par pression sur la poignée au moyen de clapets intégrés. L’activation ou la désactivation du dispositif de mesure n’a aucune influence sur le débit principal.

Fluides

• Eau avec additifs anticorrosion et antigel appropriés
• Eau de chauffage ou de refroidissement

Caractéristiques

• Version à filetage intérieur
• Contrôle visuel direct du débit
• La quantité d’eau souhaitée peut être réglée à tout moment avec précision et en continu
• Aucun appareil, diagramme ou tableau supplémentaire n’est nécessaire
• L’entretien est possible à pleine pression dans le système
• Température du fluide max. 130 °C
• Pression de service max. 8 bar

Matériaux utilisés

• Corps de vanne en laiton
• Tube de mesure en plastique
• Pièces internes en acier inoxydable, laiton et plastique
• Tube de visualisation en borosilicate
• Joints EPDM
