IMI TA TA-MODULATOR DN 25 est une vanne de régulation et d’équilibrage indépendante de la pression pour les installations de chauffage et de refroidissement. Le régulateur ΔP intégré maintient le débit dans la plage réglée de 340 à 1 750 l/h. ΔpV max. 600 kPa. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Diamètre nominal | DN 25 |
| Pression | PN 16 |
| Taille de raccordement | G 1 1/4" |
| Température | -20...120 °C |
| Type de raccordement | Filetage extérieur |
| Poids | 0.90 kg |

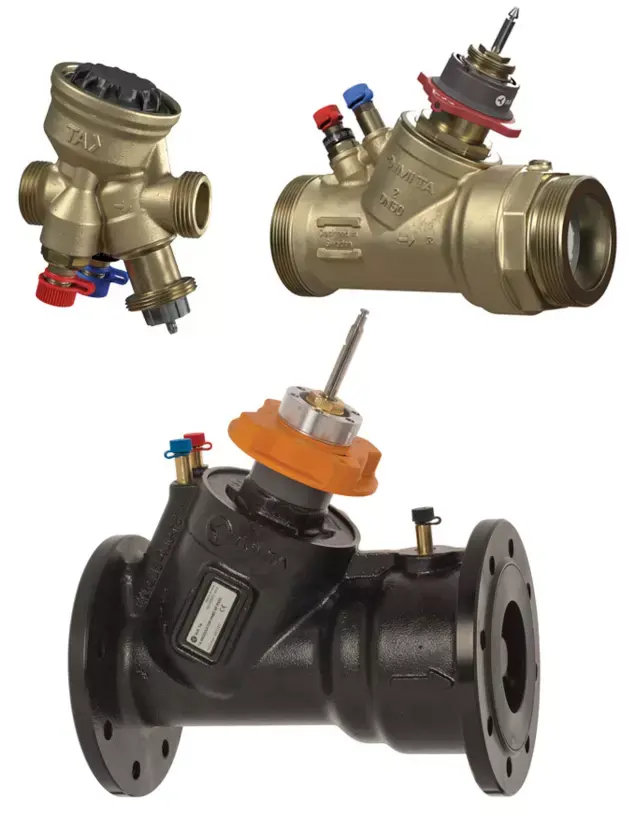

IMI TA TA-MODULATOR est une vanne de régulation et d’équilibrage indépendante de la pression (PICV) pour les installations de chauffage et de refroidissement. Elle combine dans un seul corps une régulation précise du débit grâce à une caractéristique EQM unique, un régulateur de pression différentielle intégré et une fonction de mesure pour le diagnostic de l’installation. Elle garantit ainsi un débit stable même en cas de fortes variations de pression dans le réseau, sans nécessiter de vanne d’équilibrage externe.
TA-MODULATOR est conçue pour être installée dans les systèmes de chauffage et de refroidissement des bâtiments, là où une régulation précise du débit et de la température est requise. Les applications typiques comprennent les branches d’alimentation des ventilo-convecteurs, échangeurs de chaleur, plafonds rafraîchissants et radiateurs dans les bâtiments résidentiels, tertiaires et industriels. La vanne répond aux situations où la pression dans l’installation fluctue et où une vanne de régulation conventionnelle sans compensation de ΔP perd son autorité de régulation : le régulateur de pression différentielle intégré compense automatiquement ces variations et maintient le débit dans la plage réglée.
La caractéristique EQM à profil unique offre une course utile jusqu’à six fois plus importante par rapport aux vannes linéaires. Cela se traduit directement par une régulation plus précise de la température du fluide et une meilleure stabilité de la boucle de régulation sur toute la plage de débits. La vanne est compatible avec des servomoteurs linéaires proportionnels ainsi qu’avec des servomoteurs 3 points. Pour le DN 25, les servomoteurs TA-Slider 160 et TA-TRI avec filetage de raccordement M30×1,5 sont recommandés. Le rapport de réglage pour le DN 25 dépasse 75.
TA-MODULATOR est équipée de prises de mesure intégrées auxquelles il est possible de raccorder un appareil d’équilibrage IMI TA. Sans intervention sur la tuyauterie ni mise à l’arrêt du circuit, il est possible de mesurer directement sur la vanne le débit actuel, la pression différentielle ΔH et la température du fluide. La prise repérée en rouge sert à mesurer la température et la pression différentielle (après ouverture du bypass du régulateur ΔP), la bleue à mesurer le débit. Cette fonction simplifie aussi bien la mise en service de l’installation que le diagnostic en cours de fonctionnement.
Paramètres techniques DN 25 (réf. 52164425) :
Pour le DN 25, les servomoteurs TA-Slider 160 et TA-TRI avec filetage de raccordement M30×1,5 sont recommandés. La force de fermeture minimale du servomoteur doit être de 190 N. La perte de charge maximale recommandée à la fermeture (ΔpVclose) est de 400 kPa avec le servomoteur TA-TRI, respectivement de 600 kPa avec le TA-Slider 160. Pour des résultats de régulation optimaux, IMI TA recommande d’utiliser les servomoteurs de sa propre gamme de produits ; les servomoteurs d’autres fabricants doivent satisfaire aux exigences indiquées en matière de course et de force de fermeture.
Le réglage du débit s’effectue à l’aide de la molette de réglage après démontage du servomoteur. Pour le DN 25, les positions 1 à 10 sont disponibles : la position 1 correspond à un débit de 340 l/h, la position 10 à un débit de 1 750 l/h. Ne réglez pas la vanne au-delà de la position 10 afin de garantir le bon calibrage du servomoteur. Pour faciliter le réglage, un outil optionnel est disponible (réf. 52 164-950). Le réglage peut également être sécurisé à l’aide d’un capot de protection contre toute manipulation non autorisée (voir ci-dessous).
Oui. Après démontage du servomoteur, un appareil d’équilibrage IMI TA se raccorde aux prises de mesure intégrées. Après saisie du type de vanne, du diamètre nominal et de la valeur de réglage, l’appareil affiche le débit actuel, sans qu’il soit nécessaire de mettre le circuit à l’arrêt ni d’intervenir sur la tuyauterie. La prise repérée en rouge permet également, après ouverture du bypass du régulateur ΔP, de mesurer la pression différentielle ΔH ; cette même prise sert aussi à mesurer la température du fluide.
La vanne fonctionne avec de l’eau, des liquides neutres et des mélanges antigel à base de glycol (éthylène ou propylène) jusqu’à une concentration de 57 %. La qualité de l’eau doit être conforme à la norme nationale applicable, y compris pour la teneur en gaz libres et dissous selon VDI 2035. Le non-respect des exigences relatives à la qualité du fluide peut réduire la durée de vie de la vanne ou provoquer du bruit en fonctionnement.
Oui. Pour les vannes DN 10–32, donc également le DN 25, un capot de protection avec bague de sécurité (réf. 52 164-100) pour filetage M30×1,5 est disponible en option ; il empêche mécaniquement toute modification non autorisée du préréglage du débit. En complément, il est possible de commander une isolation thermique en EPP (réf. 52 164-903), une rallonge de tige de 30 mm (réf. 2201-30.700 ou 2002-30.700) et une rallonge de prise de mesure de 60 mm (réf. 52 179-006).
