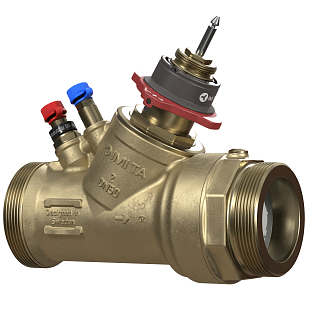

L’IMI TA TA-Modulator DN 40 est une vanne d’équilibrage et de régulation indépendante de la pression (PIBCV) pour les installations de chauffage et de refroidissement. Elle remplace une vanne d’équilibrage, une vanne de régulation ainsi qu’un régulateur de ΔP dans un seul corps. PN 25, débit 1 000–6 500 l/h. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Pression nominale | PN 25 |
| Diamètre nominal | DN 40 |
| Embouts de mesure | Oui |
| Médium | Eau |
| Taille de raccordement | G 2" |
| Température du fluide | -10...90 °C |
| Type de raccordement | Filetage extérieur |
| Type de robinetterie | Deux voies |
| Poids | 3.20 kg |
IMI TA TA-Modulator DN 40 est une vanne d’équilibrage et de régulation indépendante de la pression (PIBCV) avec régulation continue du débit pour les installations de chauffage et d’eau glacée. Elle combine dans un seul corps la fonction de vanne d’équilibrage, de vanne de régulation et de régulateur de pression différentielle. Le corps est fabriqué en alliage AMETAL® résistant à la dézincification, avec raccordement G2 à filetage extérieur selon ISO 228, classe de pression PN 25.

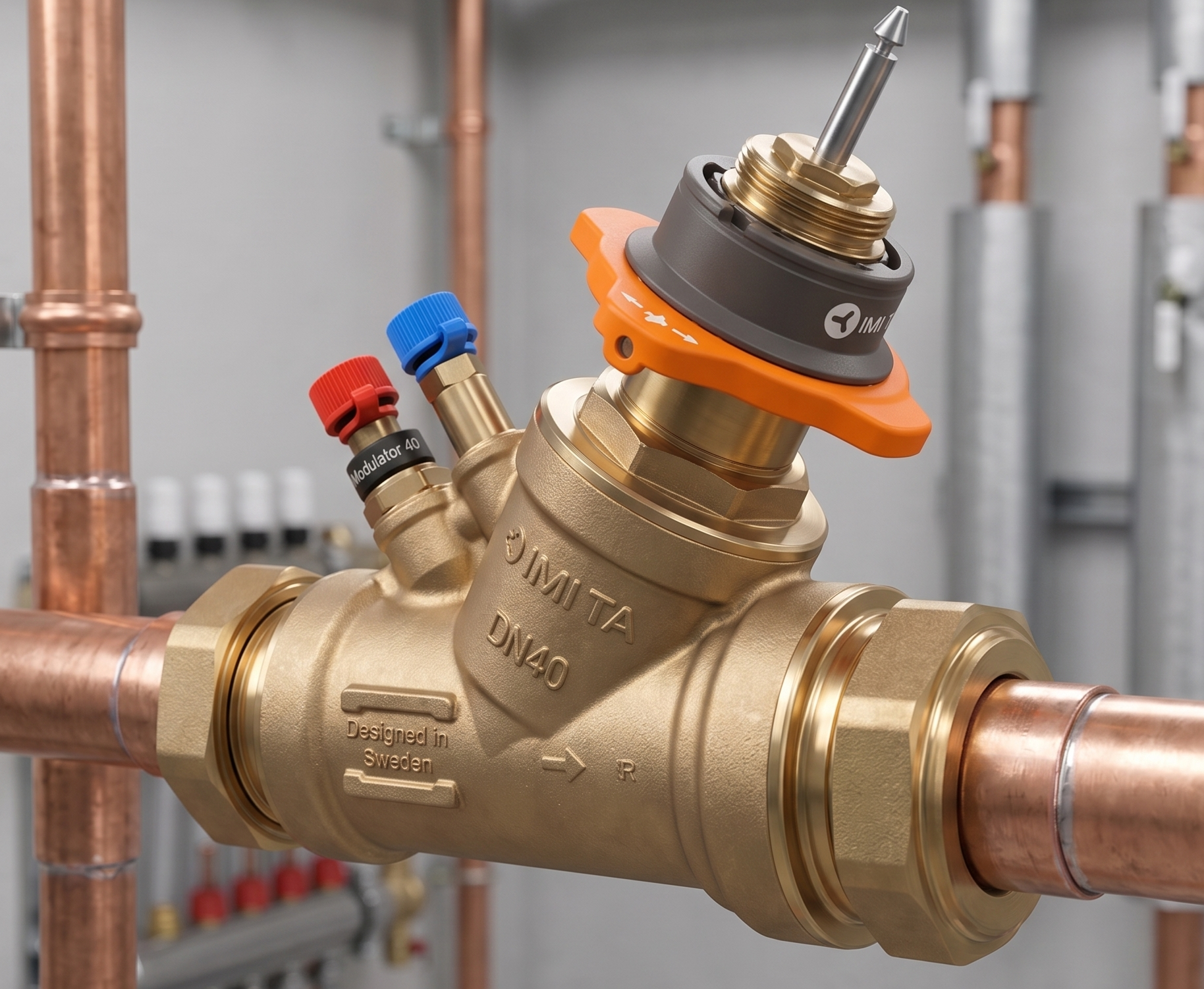

La TA-Modulator DN 40 est conçue pour les circuits de chauffage et de refroidissement dans les bâtiments commerciaux, industriels et résidentiels, partout où il est nécessaire de maintenir un débit et une température stables indépendamment des variations de pression différentielle dans le réseau. Les applications typiques comprennent les unités ventilo-convecteurs, les échangeurs de traitement d’air, les plafonds rafraîchissants et les circuits de distribution de chaleur dans les installations multizones. Elle convient aussi bien aux nouvelles installations qu’aux rénovations, où elle remplace la combinaison de plusieurs organes et simplifie considérablement l’équilibrage hydraulique. Elle est particulièrement adaptée aux installations équipées de pompes à variateur de fréquence (VFD), où les conditions de fonctionnement évoluent en cours d’exploitation.

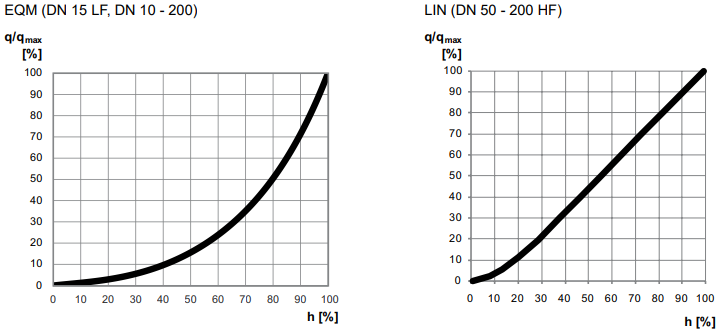

La caractéristique EQM à profil unique assure, par rapport aux vannes linéaires standard, une course utile jusqu’à six fois plus grande pour la même plage de réglage. Il en résulte une adaptation plus précise du débit au besoin réel, une température plus stable dans la zone desservie et l’élimination des variations de température causées par les faibles débits. Pour le DN 40, le débit qmax peut être réglé en continu dans une plage de 1 000 à 6 500 l/h (réglage 0,8–2,0), la course de la tige étant de 15 mm.
Le régulateur de pression différentielle intégré limite automatiquement le débit à la valeur préréglée et empêche les surdébits dans l’ensemble de l’installation. La vanne permet également de mesurer sur site le débit et la pression différentielle disponible à l’aide d’un appareil d’équilibrage IMI, sans nécessité de démonter la tuyauterie. Ces données servent au diagnostic de l’installation et à l’optimisation des performances des pompes, contribuant ainsi à la réduction des coûts d’exploitation.
Pour le DN 40, les servomoteurs prescrits sont les TA-Slider 500 (force de fermeture 500 N) ou TA-Slider 750 (750 N), tous deux également disponibles avec fonction de sécurité. Le servomoteur TA-Slider 750 nécessite la commande d’un adaptateur (réf. 322042-80800). Filetage de raccordement du servomoteur M30×1,5 (poussant/tirant). La vanne peut être installée dans n’importe quelle position, à condition de respecter le sens d’écoulement indiqué sur le corps. Pour le montage et le démontage du servomoteur, il convient de laisser au-dessus de celui-ci un espace libre d’au moins 20 mm (TA-Slider 500). IMI TA ne recommande pas l’utilisation de servomoteurs d’autres fabricants, la compatibilité n’étant pas garantie.
Paramètres techniques (DN 40, réf. 52 164-441) :
Une PIBCV (Pressure Independent Balancing and Control Valve) combine dans un seul corps trois fonctions : l’équilibrage hydraulique, la régulation du débit et la régulation de la pression différentielle. Une vanne de régulation classique ne fait qu’étrangler le débit, sans empêcher ses variations lors des changements de pression dans le réseau. La TA-Modulator, en revanche, maintient le débit réglé constant, indépendamment de ce qui se passe dans les circuits voisins ; il n’est donc plus nécessaire d’installer et de régler trois organes distincts, et l’équilibrage hydraulique de l’installation s’en trouve nettement simplifié.
Pour le DN 40, les servomoteurs prévus sont les TA-Slider 500 et TA-Slider 750. Le TA-Slider 500 se raccorde directement sans adaptateur. Le TA-Slider 750 nécessite un adaptateur commandé séparément (réf. 322042-80800). Les deux servomoteurs sont également disponibles en version avec fonction de sécurité. IMI TA ne recommande pas les servomoteurs d’autres fabricants pour cette vanne : leur compatibilité n’est pas garantie et cela peut entraîner un fonctionnement incorrect de la régulation.
Oui, la vanne est testée et homologuée pour l’eau et les liquides neutres, y compris les mélanges antigel à base de monoéthylène glycol ou de monopropylène glycol jusqu’à une concentration de 57 %. La plage de température de service de –10 à +90 °C couvre les applications courantes de refroidissement comme de chauffage. Lorsque la température du fluide est inférieure à +2 °C, il est nécessaire d’isoler la vanne avec une isolation pare-vapeur afin d’éviter la formation de glace sur la tige ; IMI TA propose à cet effet une isolation moulée en EPP (réf. 52 164-905) ainsi qu’une rallonge de purge.
Le réglage du débit (qmax) s’effectue en tournant la molette de réglage sur la valeur souhaitée dans la plage 0,8–2,0 après démontage du servomoteur. Il n’est pas possible de régler une valeur supérieure à 2,0 : il s’agit d’une limitation de conception garantissant le bon étalonnage du servomoteur. La mesure du débit et de la pression différentielle disponible s’effectue en raccordant un appareil d’équilibrage IMI TA aux prises de mesure situées sur le corps de la vanne ; après saisie du type, du diamètre et du réglage de la vanne, l’appareil affiche directement le débit actuel en l/h.
