La vanne d’équilibrage Tacosetter Bypass 100 est destinée à une utilisation pour la régulation directe, l’affichage et la limitation du débit dans les systèmes de chauffage. Parmi les principaux avantages de cette vanne figurent l’équilibrage précis et rapide de l’installation, la lecture directe du débit réglé, une faible perte de charge et l’absence totale d’entretien.

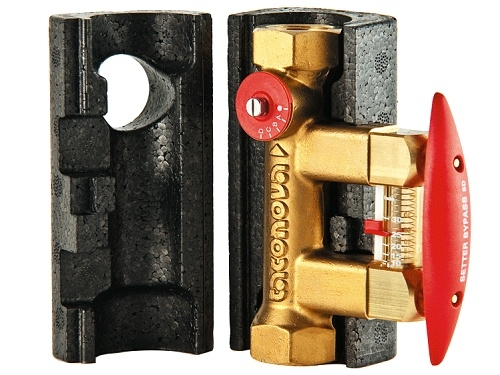

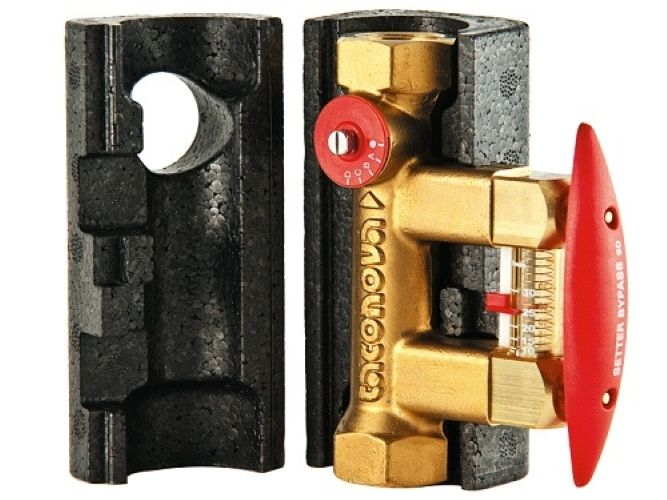

Version avec coquille isolante.

Fonction

By-pass automatique de fermeture, guidé en parallèle du flux principal, avec unité de mesure et d’indication.

L’unité de mesure (l/min.) se trouve dans le by-pass du flux principal et n’est pas traversée en permanence par le débit. Elle s’active selon les besoins par pression sur la poignée au moyen de clapets intégrés. L’activation ou la désactivation du dispositif de mesure n’a aucune influence sur le débit principal.

Fluides

• Eau avec additifs anticorrosion et antigel appropriés
• Eau de chauffage ou de refroidissement
• Eau potable (certificats SVGW, ACS)

Caractéristiques

• Version à filetage intérieur
• Contrôle visuel direct du débit
• La quantité d’eau souhaitée peut être réglée à tout moment avec précision et en continu
• Aucun appareil, diagramme ou tableau supplémentaire n’est nécessaire
• L’entretien est possible à pleine pression dans le système
• Température du fluide max. 100 °C (avec coquille isolante -30...+130 °C)
• Pression de service max. 10 bar

Matériaux utilisés

• Corps de vanne en laiton
• Tube de mesure en plastique
• Pièces internes en acier inoxydable, laiton et plastique
• Tube transparent en plastique résistant à la chaleur et aux chocs
• Joints EPDM
