La vanne d'équilibrage Tacosetter Bypass 100 est conçue pour une régulation directe, l'affichage et la limitation du débit dans les systèmes de chauffage. Parmi les principaux avantages de la vanne, on note l'équilibrage précis et rapide du système, la lecture directe du débit réglé, une faible perte de charge et aucun besoin d'entretien.

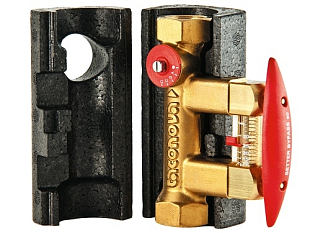

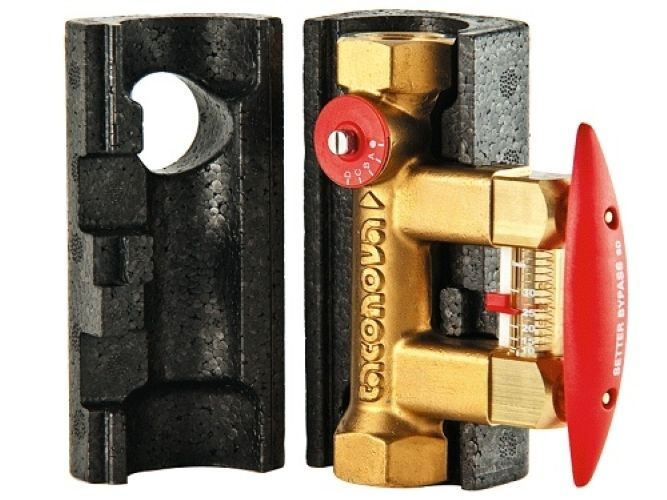

Modèle avec manchon isolant.

Fonctions

Bypass automatique parallèle au flux principal, avec unité de mesure et d'indication intégrée.

L'unité de mesure (l/min) est située dans le bypass du flux principal et n'a pas de débit permanent. Elle s'active au besoin par pression sur la poignée à l'aide de clapets intégrés. L'activation ou la désactivation de l'appareil de mesure n'affecte pas le débit principal.

Médias

• Eau avec les additifs anticorrosion et antigel appropriés
• Eau de chauffage ou de refroidissement
• Eau potable (certifications SVGW, ACS)

Caractéristiques

• Modèle avec filetage intérieur
• Contrôle visuel direct du débit
• La quantité d'eau requise peut être réglée avec précision et en continu à tout moment
• Aucun autre appareil, diagramme ou tableau n'est nécessaire
• Entretien possible à pleine pression dans le système
• Température du média max. 100 °C (avec manchon isolant -30...+130 °C)
• Pression de service max. 10 bar

Matériaux utilisés

• Corps de la vanne en laiton
• Tube de mesure en plastique
• Composants internes en acier inoxydable, laiton et plastique
• Tube transparent en plastique résistant à la chaleur et aux chocs
• Joint EPDM
