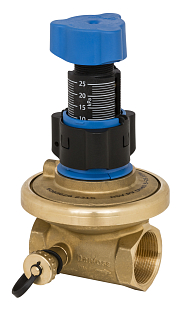

Le Danfoss ASV-PV 4G DN 50 est un régulateur automatique de pression différentielle pour les systèmes de chauffage bitubes. Il maintient une pression différentielle constante dans la colonne montante. Plage de réglage Δp 5–25 kPa, kVs 16,0 m³/h, PN 16. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 16 m3/h |
| Diamètre nominal | DN 50 |
| Pression | PN 16 |
| Température | 0...120 °C |
| Type de raccordement | Filetage intérieur |
| Poids | 4.31 kg |
Danfoss ASV-PV 4G DN 50 est une vanne d’équilibrage automatique – régulateur de pression différentielle pour les installations de chauffage bitubes. Elle s’installe sur la conduite de retour de la colonne montante et, associée à une vanne partenaire sur la conduite de départ, maintient la pression différentielle réglée indépendamment des variations de charge dans l’installation. Elle répond aux exigences de la norme DIN 18380 relatives à la régulation de la pression différentielle en charges partielles.
L’ASV-PV DN 50 est conçue pour l’équilibrage des colonnes montantes et des boucles horizontales dans les installations de chauffage bitubes des bâtiments résidentiels et commerciaux. Elle est généralement installée en combinaison avec des robinets thermostatiques préréglables (par ex. Danfoss RA-N) – la vanne garantit des conditions de pression constantes pour chaque radiateur ou groupe de plancher chauffant. La vanne peut également être utilisée dans des installations de refroidissement à débit variable, par exemple pour des ventilo-convecteurs ou des poutres froides.
La vanne fonctionne comme un régulateur de pression différentielle à membrane. Par un canal interne, la pression de la conduite de retour agit sur la face inférieure de la membrane de régulation ; la pression de la conduite de départ est amenée par un tube d’impulsion (1,5 m, G 1/16 A – fourni) sur la face supérieure de la membrane. La vanne maintient ainsi automatiquement la pression différentielle réglée dans le circuit régulé, aussi bien à pleine charge qu’à charge partielle de l’installation. Le cône de pression avec décharge assure une régulation précise même à faibles débits. Le réglage d’usine est de 10 kPa ; le réglage est possible dans une plage de 5 à 25 kPa.
La pression différentielle se règle par rotation de l’échelle graduée sans outil ; une bague de verrouillage empêche toute modification involontaire. La fonction d’arrêt est séparée du mécanisme de réglage – la fermeture peut donc être effectuée sans influencer le Δp réglé. La vanne dispose d’une fonction de rinçage intégrée (à l’aide de l’accessoire 003Z7850) et d’une fonction de vidange via le raccord situé sur la partie inférieure du corps. La conception compacte et la disposition à 90° de tous les éléments de service (arrêt, purge des boues, réglage, mesure) facilitent le montage même dans les espaces restreints. Le module avec ressort interchangeable permet d’adapter une autre plage de Δp, le remplacement étant possible même sous pression.
Caractéristiques techniques – ASV-PV 4G DN 50 (003Z5506) :
L’ASV-PV s’installe exclusivement sur la conduite de retour de la colonne montante, dans le sens de la flèche figurant sur le corps de la vanne. La vanne partenaire (ASV-BD ou ASV-M) se place sur la conduite de départ. Les deux vannes sont reliées par un tube d’impulsion qui transmet la pression du départ à la membrane du régulateur.
L’ASV-M est une vanne d’arrêt adaptée à une utilisation en combinaison avec des robinets thermostatiques préréglables sur chaque émetteur de chauffage – toute la plage de pression réglée de la colonne montante reste alors disponible pour la régulation. L’ASV-BD est une vanne combinée d’arrêt et de préréglage ; elle permet en outre de limiter le débit de toute la colonne montante et de commuter la configuration (à l’intérieur / à l’extérieur de la boucle de régulation), même sous pression. L’ASV-BD est recommandée lorsque le préréglage sur les émetteurs individuels n’est pas possible.
Le réglage se modifie en tournant la bague de réglage sans outil : une rotation dans le sens horaire augmente la valeur, une rotation dans le sens inverse la diminue. Après avoir réglé la valeur souhaitée, la bague se verrouille (clic de retour en position de sécurité), ce qui évite toute modification involontaire. Le réglage d’usine de cette version est de 10 kPa dans une plage de 5 à 25 kPa.
Le rinçage s’effectue à l’aide de l’accessoire de rinçage (code 003Z7850), qui se monte sur le guide du ressort de l’ASV-PV après retrait du bouton d’arrêt. L’installation doit être remplie d’eau avant la mise en place de l’accessoire (la pression différentielle ne doit pas dépasser 5 bar). Le rinçage s’effectue dans le sens de la flèche figurant sur le corps de la vanne ; une fois l’opération terminée, l’accessoire est retiré et le bouton est remis en place.
Oui. Ce produit (003Z5506) est livré sans isolation. Le capot isolant EPP pour DN 40–50 (code 003Z7804) peut être acheté séparément comme accessoire et monté sur la vanne par système « clic » sans outil. Le matériau EPP résiste à des températures allant jusqu’à 120 °C et répond à la classe de réaction au feu B2 selon la norme DIN 4102. La version avec isolation prémontée porte le code 003Z5606.
