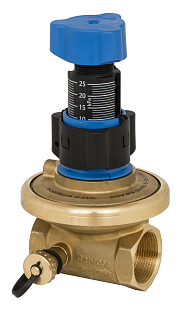

Régulateur de pression différentielle Danfoss ASV-PV 4G DN 40 pour l’équilibrage hydraulique dynamique des systèmes de chauffage bitubes. Il s’installe sur le retour et maintient le Δp réglé de 5 à 25 kPa, indépendamment des variations de pression dans l’installation. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 10 m3/h |
| Diamètre nominal | DN 40 |
| Pression | PN 16 |
| Température | 0...120 °C |
| Type de raccordement | Filetage intérieur |
| Poids | 3.72 kg |
Danfoss ASV-PV 4G est une vanne d’équilibrage automatique (régulateur de pression différentielle) de quatrième génération pour les installations de chauffage et de refroidissement bitubes. Le régulateur à membrane maintient la pression différentielle réglée dans la colonne montante ou la branche, quelles que soient les conditions de fonctionnement du moment. Associé à une vanne partenaire ASV-BD ou ASV-M sur la conduite de départ, reliée par un tube d’impulsion, il constitue une solution complète d’équilibrage hydraulique.
La vanne est conçue pour les colonnes montantes verticales et les distributions horizontales des immeubles résidentiels et des bâtiments commerciaux, pour les systèmes de chauffage par le sol (sortie des collecteurs) ainsi que pour les systèmes de refroidissement à débit variable, par exemple les unités ventilo-convecteurs ou les poutres froides. Sans équilibrage hydraulique, les variations de pression dans l’installation provoquent du bruit au niveau des robinetteries, un chauffage irrégulier et une consommation d’énergie inutile. L’ASV-PV résout automatiquement ces problèmes, à pleine charge comme à charge partielle. La version DN 40 avec raccordement Rp 1½ couvre des débits conformes à la norme VDI 2073 pour une vitesse d’eau allant jusqu’à 0,8 m/s.
La pression différentielle peut être réglée sans outil, simplement en tournant l’échelle de réglage jusqu’à la valeur souhaitée en kPa. Une bague de verrouillage intégrée empêche ensuite toute modification non autorisée du réglage. La membrane est dimensionnée individuellement pour chaque diamètre nominal DN, ce qui garantit une régulation précise même à faibles débits. Les surfaces d’étanchéité métalliques (cône et siège en laiton DZR) assurent un fonctionnement fiable même à proximité de la position fermée. La fonction d’arrêt est séparée du préréglage. La fonction de rinçage intégrée permet, à l’aide d’un accessoire (code 003Z7850), de rincer l’installation directement à travers la vanne sans démontage. Un raccord de vidange est intégré au corps de la vanne. La vanne est fournie avec un tube d’impulsion de 1,5 m de long.
Caractéristiques techniques – ASV-PV 4G DN 40 (003Z5505) :
Le réglage s’effectue sans outil en tournant l’échelle de réglage jusqu’à la valeur Δp souhaitée en kPa. Après réglage, l’échelle est verrouillée à l’aide de la bague de verrouillage afin d’éviter toute modification non autorisée. La vanne est préréglée en usine à 10 kPa, une valeur adaptée aux installations de chauffage par radiateurs avec vannes thermostatiques. En tournant l’échelle dans le sens horaire, la valeur Δp augmente ; en la tournant dans le sens antihoraire, elle diminue.
L’ASV-PV fonctionne avec les vannes partenaires ASV-BD (vanne d’arrêt multifonction avec station de mesure rotative intégrée et fonction de limitation) ou ASV-M (vanne d’arrêt sans prises de mesure). Les deux types sont disponibles en DN 40 et s’installent sur la conduite de départ. La liaison est assurée par un tube d’impulsion de 1,5 m, fourni avec l’ASV-PV. L’ASV-BD peut en outre être placé soit à l’intérieur, soit à l’extérieur du circuit régulé ; cette configuration peut également être modifiée pendant le fonctionnement de l’installation.
Oui. Le ressort du régulateur est remplaçable, y compris en service, sans vidange de l’installation. Pour le DN 40, trois plages sont disponibles : 5–25 kPa (version 003Z5505, réglage usine 10 kPa), 20–60 kPa (version 003Z5545, réglage usine 30 kPa) et 20–80 kPa. Le remplacement s’effectue à l’aide du kit de maintenance correspondant : pour la plage 5–25 kPa code 003Z7844, pour la plage 20–60 kPa code 003Z7834, pour la plage 20–80 kPa code 003Z7837.
L’ASV-PV 4G permet de rincer l’installation directement à travers la vanne sans la démonter. Procédure : retirez la poignée d’arrêt, montez l’accessoire de rinçage (code 003Z7850) sur le guide du ressort, puis tournez-le dans le sens horaire jusqu’en butée. Le rinçage s’effectue dans le sens de la flèche indiquée sur le corps de la vanne. Une fois l’opération terminée, remettez l’accessoire dans sa position initiale et remontez la poignée d’arrêt. Avant de monter l’accessoire, l’installation doit être remplie d’eau.
Oui. La version 003Z5505 est fournie sans isolation thermique. Pour les applications où une isolation est souhaitable (locaux non chauffés, température du fluide plus élevée), un capot isolant encliquetable en EPP est disponible pour DN 40–50 (code 003Z7804, adapté jusqu’à 120 °C, classe d’inflammabilité B2 selon DIN 4102). Il est également possible de commander une vanne avec isolation EPP prémontée directement en usine : code 003Z5605 (plage 5–25 kPa, DN 40, avec isolation).
