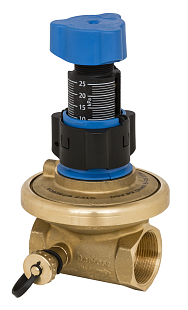

La vanne d’équilibrage automatique Danfoss ASV-PV 4G DN 25 maintient une pression différentielle constante dans la branche du système de chauffage. Elle se monte sur la conduite de retour et fonctionne sans alimentation. Plage de réglage 5–25 kPa, PN 16. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 4 m3/h |
| Diamètre nominal | DN 25 |
| Pression | PN 16 |
| Température | 0...120 °C |
| Type de raccordement | Filetage intérieur |
| Poids | 1.46 kg |
Danfoss ASV-PV 4G est un régulateur automatique de pression différentielle avec fonction d’arrêt intégrée pour les installations de chauffage et de refroidissement bitubes. Il maintient la pression différentielle réglée dans la branche, quelles que soient les conditions variables du réseau, garantissant ainsi un équilibrage hydraulique stable même en charge partielle. La régulation est assurée de manière purement hydraulique par un mécanisme à membrane relié par un tube d’impulsion à la vanne partenaire ASV-BD ou ASV-M sur la conduite de départ ; la vanne ne nécessite aucune alimentation externe.
La vanne est principalement destinée aux installations de radiateurs bitubes dans les immeubles résidentiels et administratifs, où elle régule la pression différentielle dans les différentes colonnes montantes ou boucles horizontales. Elle convient également aux collecteurs de chauffage par le sol ou aux applications de refroidissement à débit variable – ventilo-convecteurs, plafonds rafraîchissants et installations avec vannes motorisées. L’ASV-PV s’installe toujours sur la conduite de retour ; la vanne partenaire (ASV-BD ou ASV-M) est montée sur la conduite de départ.
La pression différentielle se règle sans outil par rotation de l’échelle dans une plage de 5 à 25 kPa ; l’échelle peut être verrouillée contre toute modification non autorisée. La fonction d’arrêt est séparée du mécanisme de réglage et se commande manuellement. La vanne dispose d’une fonction de rinçage intégrée (avec l’accessoire 003Z7850) et d’un raccord de purge des boues. Le ressort du régulateur est remplaçable même en service sous pression, ce qui permet de modifier la plage de réglage sans arrêter l’installation. Le tube d’impulsion de 1,5 m est inclus dans chaque emballage.
Caractéristiques techniques et réglage d’usine :
L’ASV-PV se monte sur la conduite de retour dans le sens de la flèche indiquée sur le corps de la vanne. La vanne partenaire ASV-BD ou ASV-M est installée sur la conduite de départ de la même branche. Les deux vannes sont reliées par le tube d’impulsion fourni dans l’emballage (longueur 1,5 m). Des rallonges de 2,5 m ou 5 m sont disponibles en accessoires.
Aucun outil n’est nécessaire. Déverrouillez l’échelle, tournez-la jusqu’à la valeur souhaitée dans la plage de 5 à 25 kPa, puis verrouillez-la de nouveau. Le réglage d’usine est de 10 kPa, ce qui convient aux installations de radiateurs typiques. Une valeur plus élevée est adaptée lorsque la branche présente une perte de charge plus importante dans les conduites et les dérivations.
Elle ne nécessite aucun calibrage. Le mécanisme à membrane maintient automatiquement la pression différentielle réglée. Lors de la mise en service, vérifiez que le tube d’impulsion est correctement raccordé et que les prises de test de la vanne partenaire sont dans la bonne position (sur l’ASV-BD, la prise bleue est ouverte dans le réglage par défaut). Lors de l’essai de pression, la pression d’essai ne doit pas dépasser 25 bar et le tube d’impulsion doit être raccordé.
Oui, le ressort du régulateur est remplaçable sous pression pendant le fonctionnement de l’installation. Le kit de maintenance pour DN 25 avec plage de 5 à 25 kPa est disponible sous la référence 003Z7842, et pour la plage de 20 à 60 kPa sous la référence 003Z7832. Le remplacement du ressort permet de passer à une autre plage de régulation sans démonter la vanne de la tuyauterie.
Oui. Une coque isolante en EPP adaptée à des températures jusqu’à 120 °C est disponible en accessoire sous la référence 003Z7802. La variante ASV-PV 4G DN 25 avec isolation EPP prémontée dans un seul emballage porte la référence de commande 003Z5603 et peut être commandée comme produit distinct.
