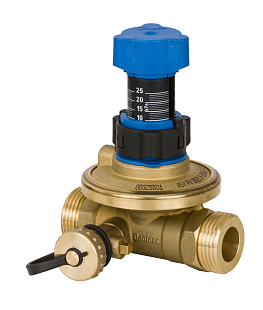

Danfoss ASV-PV 4G DN 15 est une vanne d’équilibrage automatique pour le circuit de retour des installations de chauffage bitubes. Elle régule la pression différentielle dans la colonne montante et assure un équilibrage stable. Plage de Δp 5–25 kPa, PN 16. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 1,6 m3/h |
| Diamètre nominal | DN 15 |
| Embouts de mesure | Non |
| Pression | PN 16 |
| Taille de raccordement | G 3/4" |
| Température | 120 °C |
| Type de raccordement | Filetage extérieur |
| Poids | 0.97 kg |
Danfoss ASV-PV 4G DN 15 est une vanne d’équilibrage automatique – régulateur de pression différentielle destiné au montage sur la conduite de retour des installations de chauffage bitubes. Elle maintient une différence de pression constante dans la colonne montante ou l’unité d’habitation, indépendamment de la charge instantanée de l’installation, garantissant ainsi un équilibrage hydraulique stable aussi bien à pleine charge qu’à charge partielle.
L’ASV-PV 4G est conçue pour les installations de chauffage à eau chaude bitubes dans les immeubles résidentiels et tertiaires, en particulier lorsque les émetteurs terminaux sont des radiateurs équipés de robinets thermostatiques préréglables ou des collecteurs de plancher chauffant. La vanne s’installe sur la conduite de retour de chaque colonne montante ou unité d’habitation et, associée à une vanne partenaire (ASV-BD ou ASV-M) sur la conduite d’aller, elle forme une zone de régulation indépendante de la pression. Grâce à ses faibles dimensions d’encombrement, elle convient également aux installations avec espace réduit, par exemple dans des coffrets encastrés pour collecteurs de plancher chauffant.
L’ASV-PV est un régulateur de pression différentielle à membrane. La pression de la conduite de retour agit sur la partie inférieure de la membrane de régulation, tandis que la pression de la conduite d’aller, amenée par le tube d’impulsion, agit sur sa partie supérieure. La vanne compense ainsi en continu la différence de pression et maintient constant le Δp réglé. Le réglage de la pression différentielle s’effectue par rotation de l’échelle de réglage, sans outil, et peut être sécurisé par une bague de blocage contre toute modification non autorisée. Le réglage d’usine pour la plage 5–25 kPa est de 10 kPa. La vanne intègre des fonctions d’arrêt, de vidange et de rinçage de l’installation.
Caractéristiques techniques (DN 15, réf. 003Z5511) :
L’ASV-PV fonctionne toujours en association avec une vanne partenaire (ASV-BD ou ASV-M), montée sur la conduite d’aller. Les deux vannes sont reliées par le tube d’impulsion fourni dans l’emballage. Sans vanne partenaire, la régulation de la pression différentielle ne peut pas être assurée : la vanne partenaire fournit la pression de référence pour la membrane de l’ASV-PV.
Le réglage du Δp s’effectue en tournant l’échelle de réglage sans outil : dans le sens horaire, vous augmentez la valeur ; dans le sens antihoraire, vous la diminuez. La vanne est réglée en usine à 10 kPa (plage 5–25 kPa). Après réglage, l’échelle peut être sécurisée à l’aide d’une bague de blocage, qui empêche toute modification involontaire ou non autorisée. La fonction d’arrêt est séparée par conception du mécanisme de réglage, de sorte que l’arrêt de l’installation n’affecte pas le réglage.
Oui, l’ASV-PV convient également au chauffage par le sol. La vanne s’installe sur le retour en amont du collecteur et assure une pression différentielle constante pour l’ensemble du collecteur. Ses faibles dimensions d’encombrement permettent un montage directement dans le coffret encastré du collecteur. Le débit dans les différents circuits est ensuite limité par le réglage du collecteur lui-même ou de la vanne partenaire ASV-BD.
Le rinçage s’effectue à l’aide d’un accessoire de rinçage en option (réf. 003Z7850), qui se monte sur le guide du ressort de la vanne à la place de la poignée d’arrêt. L’accessoire est tourné à fond dans le sens horaire et l’installation est rincée dans le sens de la flèche figurant sur le corps de la vanne. Avant de commencer le rinçage, l’installation doit être remplie d’eau afin que la pression différentielle ne dépasse pas 5 bars.
Oui, la vanne ASV-PV DN 15 avec filetage extérieur G ¾ A est également disponible avec une coque isolante en matériau EPP sous la référence 003Z5611. L’isolation EPP est conçue pour des températures de service allant jusqu’à 120 °C et se monte par encliquetage sans outil. Les deux matériaux isolants (EPS et EPP) répondent aux exigences de la classification au feu B2 selon la norme DIN 4102.
