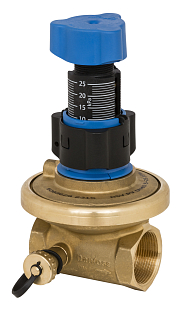

La Danfoss ASV-PV 4G DN 15 est une vanne d’équilibrage automatique pour les systèmes de chauffage bitubes. Elle maintient une pression différentielle constante dans la colonne montante, Δp 5–25 kPa. Rp ½, PN 16, 0–120 °C. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 1,6 m3/h |
| Diamètre nominal | DN 15 |
| Pression | PN 16 |
| Taille de raccordement | Rp 1/2" |
| Température | 0...120 °C |
| Type de raccordement | Filetage intérieur |
| Poids | 0.89 kg |
Danfoss ASV-PV 4G DN 15 (réf. 003Z5501) est une vanne d’équilibrage automatique de 4e génération destinée à l’équilibrage hydraulique des installations de chauffage et de refroidissement bitubes. Elle fonctionne comme un régulateur de pression différentielle : elle maintient une différence de pression constante dans la colonne montante ou la branche, indépendamment de la charge instantanée de l’installation. Elle se monte sur la conduite de retour et fonctionne en paire avec une vanne associée (partenaire) ASV-BD ou ASV-M sur la conduite aller, à laquelle elle est reliée par un tube capillaire – celui-ci est inclus dans la livraison.
La vanne est conçue pour l’équilibrage hydraulique des installations de chauffage bitubes – le plus souvent dans les colonnes montantes verticales des bâtiments résidentiels et tertiaires, ou dans les branches horizontales. Chaque colonne montante dispose de sa propre régulation de pression différentielle, ce qui élimine les problèmes de bruit des robinets thermostatiques, d’alimentation inégale en chaleur et de gaspillage d’énergie. L’installation est divisée en zones indépendantes en pression, de sorte que la mise en service ne nécessite pas un équilibrage manuel fastidieux de chaque branche séparément. La vanne peut également être utilisée en refroidissement – installations à ventilo-convecteurs et plafonds rafraîchissants – partout où un équilibrage hydraulique automatique est requis en cas de débit variable.
La quatrième génération de l’ASV-PV permet le réglage de la pression différentielle sans outil : l’échelle de réglage peut être tournée à la valeur souhaitée d’un simple doigt, tandis qu’une bague de verrouillage empêche toute modification involontaire du réglage. La fonction d’arrêt est séparée du mécanisme de préréglage – la fermeture ne nécessite aucun outil et n’affecte pas la valeur Δp réglée. La vanne dispose d’une fonction de rinçage intégrée (avec l’accessoire réf. 003Z7850) ainsi que d’une fonction de vidange. La hauteur d’encombrement compacte H min. 80 mm en DN 15 facilite le montage dans les installations à espace réduit. Le corps est en laiton, le cône en laiton DZR, la membrane et les joints toriques en EPDM. Un tube capillaire de 1,5 m fait partie de chaque livraison.
Caractéristiques techniques – ASV-PV 4G DN 15 (003Z5501) :
L’ASV-PV se monte toujours sur la conduite de retour, dans le sens de la flèche indiquée sur le corps de la vanne. Sur la conduite aller, on installe une vanne partenaire (ASV-BD ou ASV-M) de même diamètre nominal. Les deux vannes sont reliées par un tube capillaire – le tube capillaire de 1,5 m est inclus dans l’emballage. Le tube capillaire doit être rincé depuis la conduite aller avant son raccordement à l’ASV-PV.
Avec l’ASV-PV, on utilise soit l’ASV-BD (vanne multifonction avec prise de mesure, fonction d’arrêt et de vidange ; elle permet également de limiter le débit dans la colonne montante), soit la vanne d’arrêt plus simple ASV-M. Les deux types sont disponibles dans le même diamètre nominal que l’ASV-PV. Pour les installations équipées de robinets thermostatiques Danfoss à débit préréglé, Danfoss recommande la combinaison ASV-PV + ASV-BD. La vanne partenaire doit être choisie dans le même diamètre nominal DN 15.
Le réglage s’effectue sans outil : déverrouillez le blocage, tournez l’échelle de réglage jusqu’à la valeur souhaitée, puis reverrouillez. En usine, la vanne est réglée sur 10 kPa, ce qui correspond aux installations de radiateurs typiques. La plage du ressort de 5 à 25 kPa convient aux installations de radiateurs et de plancher chauffant présentant de faibles pertes de charge dans la colonne montante. Si l’installation nécessite un réglage plus élevé, Danfoss propose une version avec une plage de 20 à 60 kPa (réf. 003Z5542 pour DN 15).
Oui. L’ASV-PV est également conçue pour le refroidissement à débit variable – installations à ventilo-convecteurs, plafonds rafraîchissants (chilled beams) et applications similaires où un équilibrage hydraulique automatique est nécessaire. La température de service de la vanne est de 0 à 120 °C. La version standard est destinée à l’eau et aux mélanges aqueux ; la compatibilité avec le fluide concerné doit être vérifiée avant la mise en œuvre.
Oui. Danfoss propose des kits de maintenance pour le remplacement du ressort – pour la plage 5–25 kPa, il s’agit du kit réf. 003Z7841 (pour DN 15–20). Le ressort peut être remplacé sans démonter la vanne de l’installation. Des poignées de rechange sont également disponibles (réf. 003Z7855 pour DN 15–25), ainsi que des tubes capillaires prolongés (2,5 m : 003Z0690 ; 5 m : 003L8153) et des accessoires pour la mesure de la pression différentielle ou le rinçage.
