La vanne AB-PM de la gamme Danfoss est une vanne d’équilibrage automatique combinée pour les systèmes de chauffage des bâtiments résidentiels et commerciaux, qui assure dans un seul corps compact la régulation de la pression différentielle, la limitation du débit et la régulation par zone. Plus d'informations
Rupture de stock - peut être demandé
| Diamètre nominal | DN 15 |
| Pression | PN 16 |
| Taille de raccordement | G 3/4" |
| Température | -10...120 °C |
| Type de raccordement | Filetage extérieur |
| Poids | 0.59 kg |

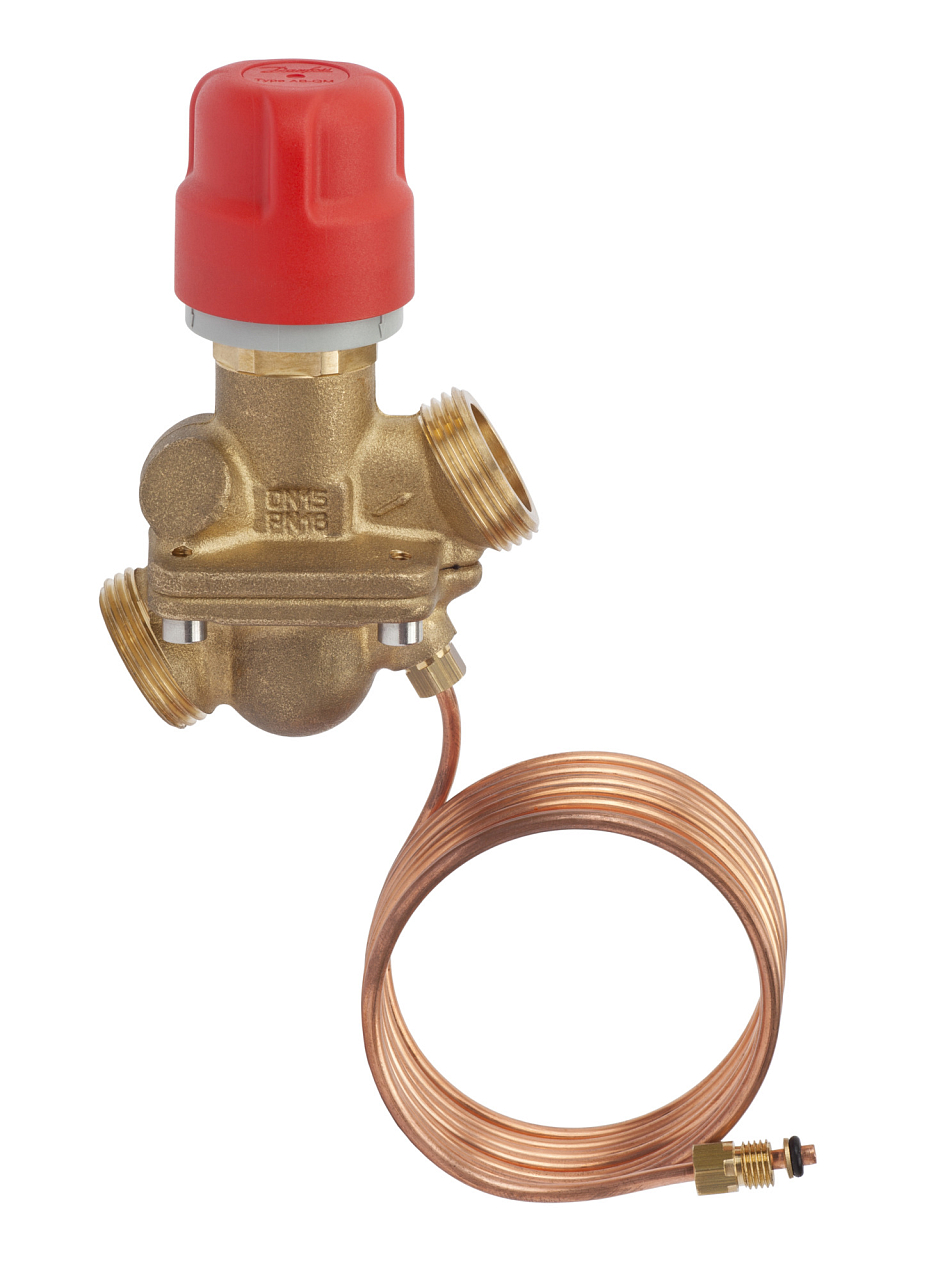

Danfoss AB-PM DN 15 est une vanne d’équilibrage automatique combinée pour l’équilibrage hydraulique des installations de chauffage d’appartements. Elle intègre trois fonctions dans un seul corps compact : régulateur de pression différentielle, vanne de régulation à caractéristique linéaire et limiteur de débit. La version DN 15 avec filetage mâle G ¾ A est destinée à une installation sur la conduite de départ de la branche de chauffage.
La vanne AB-PM est conçue pour les installations de chauffage d’appartements dans les immeubles résidentiels et les immeubles collectifs. Elle se monte en amont des distributions de chaque appartement, aussi bien dans les installations avec radiateurs que dans les installations de chauffage par le sol (en amont du collecteur). Grâce à ses dimensions compactes, elle s’intègre même dans des coffrets de distribution et des gaines techniques exigus. La version HP (haute pression) est disponible pour les installations de chauffage par le sol de plus grande taille avec des pressions différentielles plus élevées.
La pression plus élevée du départ agit sur la face supérieure de la membrane de régulation, tandis que la pression plus faible du retour est amenée par capillaire sur la face inférieure. En cas d’augmentation de la pression lors d’une charge partielle, la membrane se ferme et maintient une pression différentielle constante dans le circuit régulé. La partie régulation de la vanne limite en même temps le débit à la valeur réglée : la position en pourcentage sur la vanne permet de sélectionner le débit de calcul du circuit. En raccordant un servomoteur TWA-Q (filetage M30 × 1,5), la vanne peut être transformée en vanne de zone avec prise en charge de l’abaissement nocturne ou du mode vacances.
Paramètres techniques – AB-PM DN 15 (003Z1402) :
L’AB-PM se monte sur la conduite de départ, dans le sens de la flèche indiquée sur le corps de la vanne. Le capillaire se raccorde sur la conduite de retour via l’adaptateur fourni (1/16"–3/8") ou via la vanne partenaire ASV-BD. Le capillaire doit être rincé avant le montage.
Oui. L’AB-PM peut être équipée d’un servomoteur TWA-Q (24 V AC ou 230 V AC, version NO ou NC, filetage M30 × 1,5). Le servomoteur, associé à un régulateur d’ambiance, permet une régulation par zone, un abaissement nocturne ou un mode vacances. L’accessoire de limitation de course pour une utilisation avec le servomoteur TWA-Q est disponible sous la référence 003Z1237.
Le débit se règle en pourcentage sur la bague de réglage de la vanne : 100 % correspond au débit nominal pour le DN concerné. Pour l’AB-PM DN 15 avec Δpr = 10 kPa : réglage 100 % = 300 l/h, 50 % = 150 l/h, etc. Le réglage peut être verrouillé mécaniquement afin d’éviter toute modification non autorisée.
En standard, non : le capillaire de l’AB-PM se raccorde directement à la conduite de retour via l’adaptateur fourni. En option, il peut être relié à la vanne partenaire ASV-BD, ce qui vous apporte des fonctions de maintenance étendues : isolement de l’installation, mesure du débit ou rinçage sans démontage de la vanne.
L’AB-PM DN 15 standard (003Z1402) dispose d’une plage réglable de pression différentielle de 5 à 15 kPa et d’un Δp de service minimal de 18 kPa. La version HP (003Z1412) est conçue pour des pressions différentielles plus élevées : réglage Δp de 10 à 25 kPa, Δp de service min. de 28 kPa. La version HP est choisie pour les installations de chauffage par le sol plus importantes, lorsque la pression disponible dans le réseau est nettement plus élevée.
