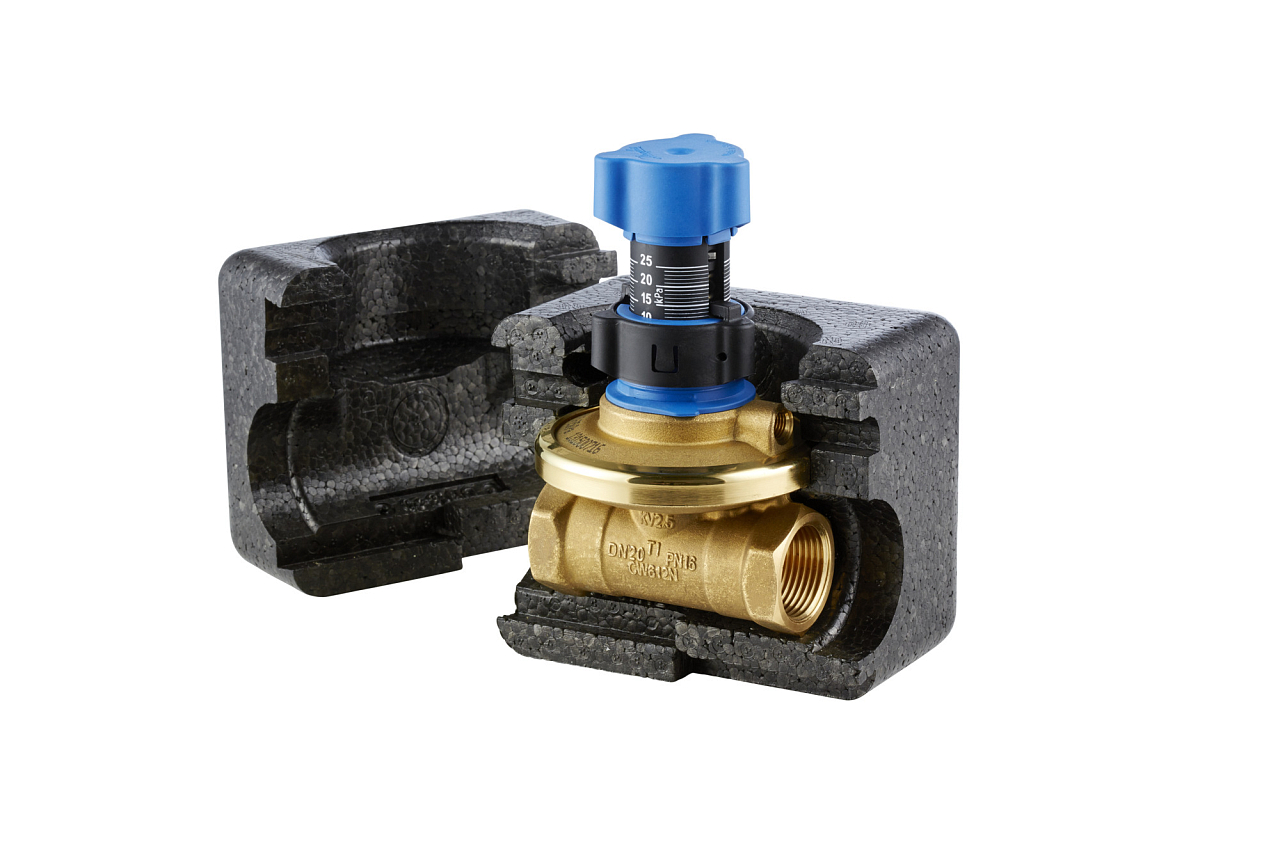

L’ASV-PV s’installe toujours sur la conduite de retour de la colonne montante ou de la boucle. La vanne partenaire (ASV-BD ou ASV-M) se monte sur la conduite de départ, dans le même diamètre nominal. Les deux vannes sont reliées par un tube d’impulsion de 1,5 m, fourni avec le produit – c’est par ce tube que l’ASV-PV mesure la pression sur le départ et maintient la différence réglée. La dimension de la vanne doit correspondre au diamètre de la tuyauterie ; le kVS de 6,3 m³/h pour le DN 32 couvre une vitesse d’eau de 0,3 à 0,8 m/s selon la norme VDI 2073.

La vanne est réglée en usine à 10 kPa, ce qui constitue une valeur typique pour les installations à radiateurs. Le réglage peut être modifié en continu dans la plage de 5 à 25 kPa en tournant la tige de réglage sur l’échelle graduée, sans clé Allen. Une rotation dans le sens horaire augmente la valeur, une rotation dans le sens antihoraire la diminue. Sur la 4e génération, le mécanisme d’arrêt est séparé par conception du mécanisme de réglage ; ainsi, une fermeture temporaire de la vanne lors d’opérations de maintenance ne modifie pas le Δp réglé. Si vous devez réguler plus précisément le débit dans la colonne montante, il est possible d’augmenter le réglage de Δp – un doublement de la pression de commande augmente le débit d’environ 41 %.

L’ASV-BD (code 003Z4044 pour DN 32) est une vanne combinée d’arrêt et de mesure avec station de mesure orientable et prises de test intégrées. Elle permet de mesurer le débit dans la colonne montante et peut être commutée entre une configuration à l’intérieur ou à l’extérieur de la boucle de régulation, même en service sous pression – c’est un choix plus universel, particulièrement adapté lorsqu’il n’y a pas de limitation de débit sur chaque émetteur. L’ASV-M est une vanne d’arrêt plus simple, sans ces fonctions, adaptée lorsque la limitation de débit est assurée par des vannes thermostatiques préréglables sur chaque radiateur. Les deux vannes partenaires sont disponibles dans le même diamètre nominal DN 32.

Oui. Dans les installations de chauffage par le sol, l’ASV-PV s’installe sur chaque collecteur avec préréglage intégré – elle garantit une pression différentielle constante pour les circuits ramifiés. Dans les installations de refroidissement à débit variable (ventilo-convecteurs, plafonds rafraîchissants), la vanne fonctionne selon le même principe qu’en chauffage. La plage de température de 0 à 120 °C ne limite en rien les applications standard de refroidissement ou de chauffage.

Pour l’ASV-PV DN 32, des kits de maintenance membrane et ressort sont disponibles pour la plage 5–25 kPa (003Z7843) ainsi que 20–60 kPa (003Z7833). La poignée de réglage de rechange est disponible sous le code 003Z7857 (pour DN 32–50). Le raccord de mesure de pression différentielle (003L8143) permet une vérification précise du réglage en service. Des tubes d’impulsion sont disponibles en longueurs de 2,5 m (003Z0690) et 5 m (003L8153) comme alternative au flexible de 1,5 m fourni.
