Le Danfoss ASV-PV 4G DN 25 est un régulateur de pression différentielle pour les installations de chauffage bitubes. Il se monte sur la conduite de retour et maintient un Δp constant dans la colonne montante ou la branche. Réglage 5–25 kPa, kVS 4,0 m³/h, avec isolation EPP. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 4 m3/h |
| Diamètre nominal | DN 25 |
| Pression | PN 16 |
| Température | 0...120 °C |
| Type de raccordement | Filetage intérieur |
| Poids | 1.45 kg |

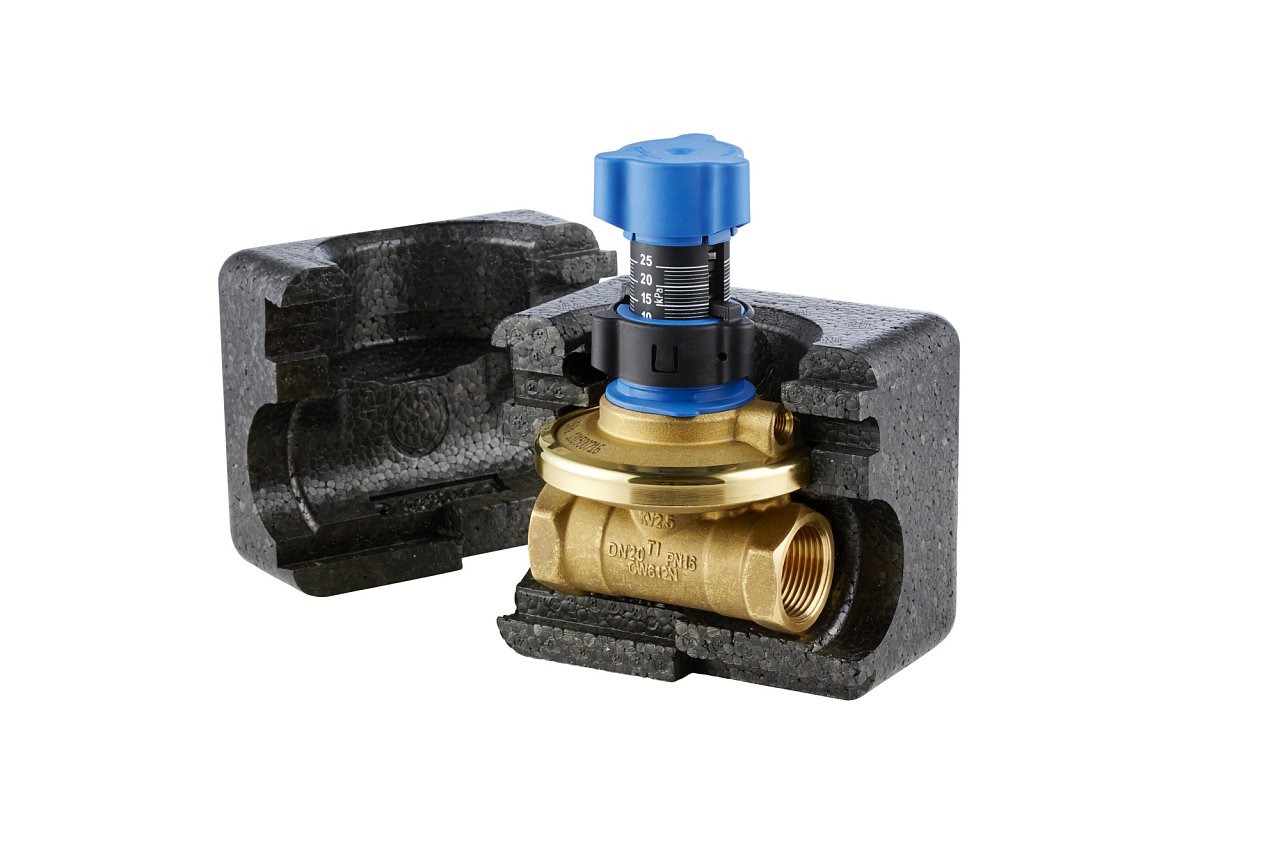

Danfoss ASV-PV 4G DN 25 (003Z5603) est une vanne d’équilibrage automatique – régulateur de pression différentielle de 4e génération pour les installations de chauffage et de refroidissement bitubes. Elle se monte sur la conduite de retour et, en association avec une vanne partenaire (ASV-BD ou ASV-M), maintient une pression différentielle constante dans la colonne montante ou la branche horizontale, indépendamment de la charge instantanée de l’installation. La livraison comprend une conduite d’impulsion de 1,5 m ainsi qu’une coque isolante en EPP résistante jusqu’à +120 °C.
L’ASV-PV 4G est le plus souvent utilisée dans les immeubles résidentiels et de bureaux équipés d’une installation de chauffage bitube, lorsqu’il est nécessaire de maintenir dynamiquement la pression différentielle dans les différentes colonnes montantes ou branches horizontales. La vanne crée des conditions de pression stables pour les robinets thermostatiques des radiateurs, éliminant ainsi les surdébits, le chauffage inégal des pièces et les bruits causés par un déséquilibre hydraulique de l’installation. Elle peut également être utilisée en chauffage par le sol, en combinaison avec des collecteurs à préréglage intégré, ou dans des applications de refroidissement à débit variable telles que les ventilo-convecteurs et les poutres froides.
L’ASV-PV 4G apporte plusieurs améliorations pratiques par rapport aux générations précédentes. Le réglage de la pression différentielle sur une échelle linéaire ne nécessite pas de clé Allen : il suffit de déverrouiller la bague de réglage, de la tourner jusqu’à la valeur souhaitée, puis de la reverrouiller. La fonction d’arrêt est mécaniquement séparée du mécanisme de réglage, de sorte que la fermeture de service de la branche ne modifie pas le Δp réglé. La fonction de rinçage intégrée permet de rincer la tuyauterie à travers la vanne à l’aide de l’accessoire de rinçage (003Z7850), sans démontage de l’ensemble. La membrane est conçue spécifiquement pour chaque diamètre nominal, ce qui garantit une précision et une sensibilité de régulation constantes sur toute la gamme DN 15–50.
Caractéristiques techniques (DN 25, 003Z5603) :
L’ASV-PV s’installe exclusivement sur la conduite de retour, dans le sens de la flèche indiquée sur le corps de la vanne. La vanne partenaire (ASV-BD ou ASV-M) se monte sur la conduite d’aller. Les deux vannes sont reliées par la conduite d’impulsion fournie de 1,5 m, qui transmet l’impulsion de pression de l’aller à la membrane du régulateur.
Le réglage sur la 4e génération ne nécessite aucun outil. La procédure comporte trois étapes : déverrouillez la bague de réglage, tournez-la jusqu’à la valeur souhaitée sur l’échelle linéaire, puis reverrouillez-la. Le réglage usine est de 10 kPa, ce qui correspond aux installations de radiateurs typiques. La valeur peut être modifiée à tout moment dans la plage de 5 à 25 kPa ; en remplaçant le ressort (kit de rechange 003Z7832), il est possible de passer à la plage 20–60 kPa.
L’ASV-PV 4G se combine avec la vanne partenaire ASV-BD (vanne d’arrêt et de préréglage avec station de mesure rotative et raccords pour sondes à aiguille de 3 mm, kVS 9,5 m³/h pour DN 25) ou ASV-M (vanne d’arrêt, kVS 4,0 m³/h pour DN 25). Le choix dépend du fait que la limitation du débit soit réalisée au niveau de la colonne montante (ASV-BD à l’intérieur de la boucle de régulation) ou séparément sur chaque robinet de radiateur (ASV-BD ou ASV-M en dehors de la boucle de régulation). Les deux vannes partenaires sont choisies dans le même diamètre nominal DN 25.
Oui. En chauffage par le sol, l’ASV-PV se monte sur le collecteur et assure un Δp constant pour toutes les boucles, idéalement en combinaison avec des collecteurs à préréglage de débit intégré. Dans les installations de refroidissement à débit variable (ventilo-convecteurs, poutres froides), la vanne garantit également un équilibrage hydraulique automatique. La plage de service 0 … +120 °C couvre aussi bien les applications de chauffage que de refroidissement.
L’emballage contient la vanne ASV-PV 4G DN 25 avec filetage femelle Rp 1 (ISO 7/1), une conduite d’impulsion de 1,5 m avec raccord G 1/16 A et une coque isolante EPP pour DN 25 (réf. 003Z7802) résistante jusqu’à 120 °C avec fixation click-on. Les accessoires tels que l’adaptateur de rinçage (003Z7850), le raccord de mesure sur le raccord de vidange (003L8143) ou le kit de maintenance de rechange pour la plage 5–25 kPa (003Z7842) se commandent séparément.
