L’ASV-PV s’installe sur la conduite de retour de la colonne montante ou du circuit ; le débit doit correspondre au sens de la flèche figurant sur le corps de la vanne. La vanne partenaire (ASV-BD ou ASV-M, toujours dans le même DN) se monte sur la conduite de départ. Les deux vannes sont reliées par le tube d’impulsion fourni (1,5 m). Avant de raccorder le tube à l’ASV-PV, il est nécessaire de le rincer depuis le côté départ. Les dimensions compactes facilitent le montage même dans les espaces restreints ; tous les éléments de service (arrêt, réglage, vidange) sont regroupés dans un secteur de 90° et sont accessibles de n’importe quel côté.

La vanne partenaire se choisit dans la gamme ASV-BD ou ASV-M, toujours dans le même DN que l’ASV-PV (ici DN 20). L’ASV-BD est une vanne combinée d’arrêt et de préréglage avec station de mesure orientable ; elle permet de limiter le débit dans la colonne montante et de mesurer le débit sans déconnecter l’installation. Elle peut être commutée entre une configuration à l’intérieur ou à l’extérieur de la boucle de régulation, même en fonctionnement sous pression. L’ASV-M est une vanne d’arrêt plus simple, adaptée aux installations où le débit est limité individuellement sur chaque émetteur (vanne thermostatique avec préréglage).

Le réglage usine de la vanne 003Z5602 est de 10 kPa dans une plage de 5 à 25 kPa. La modification du réglage ne nécessite aucun outil : déverrouillez le dispositif de blocage, tournez la bague graduée jusqu’à la valeur souhaitée, puis reverrouillez. En tournant vers la droite, la valeur de Δp augmente ; vers la gauche, elle diminue. Si la plage 5–25 kPa ne convient pas à votre installation, des versions avec une plage de 20–60 kPa sont disponibles, ainsi qu’un kit de ressort de maintenance permettant de reconfigurer la vanne en fonctionnement sous pression.

Oui. L’ASV-PV convient également aux systèmes de refroidissement à débit variable, par exemple les ventilo-convecteurs ou les poutres froides. La plage de température de service de la vanne est de 0 à 120 °C. Pour les installations de refroidissement avec des températures inférieures au point de rosée, il convient de vérifier si l’isolation EPP fournie est suffisante du point de vue de la condensation de l’humidité en surface ; le cas échéant, une isolation pare-vapeur complémentaire est nécessaire.

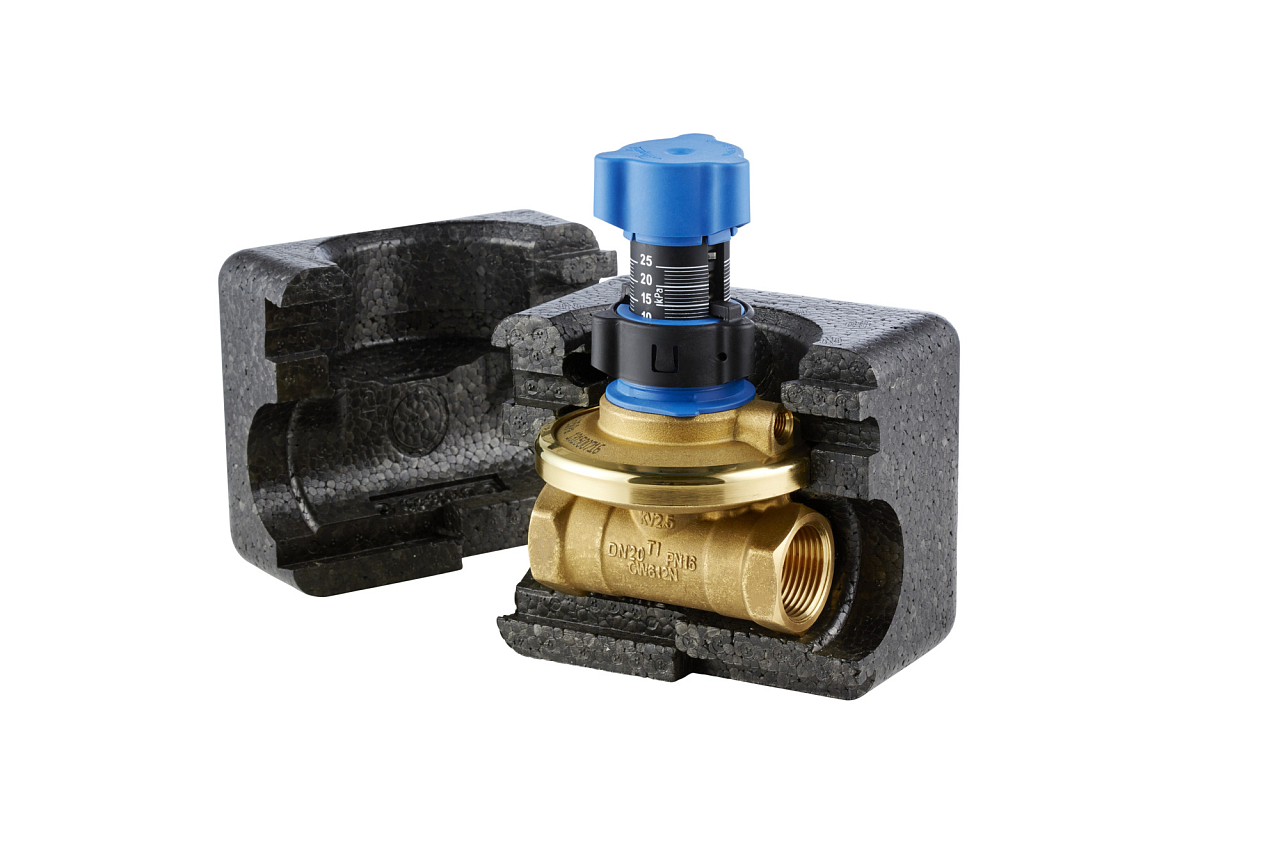

L’emballage de la version 003Z5602 contient la vanne ASV-PV DN 20, un tube d’impulsion de 1,5 m (G 1/16 A) et un capot isolant EPP. Sont disponibles en accessoires des tubes d’impulsion plus longs (2,5 m – 003Z0690, ou 5 m – 003L8153), un connecteur additionnel pour la mesure de la pression différentielle (003L8143), un raccord de purge d’air (003L8141), des kits de membrane de maintenance pour la plage 5–25 kPa (003Z7841) ou 20–60 kPa (003Z7831), ainsi que des embouts filetés ou à souder pour les versions à filetage extérieur.
