L’ASV-PV s’installe sur la conduite de retour. La vanne partenaire ASV-BD ou ASV-M s’installe sur la conduite de départ avec le même diamètre nominal. Les deux vannes sont reliées par un tube d’impulsion de 1,5 m (G 1/16 A), fourni avec le produit. L’information de pression provenant de la conduite de départ est transmise via ce tube à la membrane du régulateur ASV-PV, qui maintient ensuite la pression différentielle réglée indépendamment de la charge du reste de l’installation.

Cela dépend de la nécessité ou non de limiter le débit au niveau de la colonne montante. L’ASV-BD (vanne combinée de préréglage et d’arrêt avec station de mesure rotative) permet de régler le débit maximal pour l’ensemble de la branche ; elle convient lorsque chaque robinet de radiateur ne dispose pas d’un préréglage. L’ASV-M est une vanne d’arrêt plus simple, sans fonction de limitation du débit ; elle est choisie lorsque le débit est limité par le préréglage des robinets thermostatiques (par ex. Danfoss RA-N) sur chaque radiateur. Dans les deux cas, nous fournissons l’ASV-BD et l’ASV-M dans le même DN que l’ASV-PV.

Le réglage s’effectue à l’aide de l’échelle rotative directement sur le corps de la vanne, sans outils. En tournant la bague de réglage dans le sens des aiguilles d’une montre, vous augmentez la valeur ; dans le sens inverse, vous la diminuez. La plage de la variante 003Z5601 est de 5 à 25 kPa ; la vanne est réglée en usine à 10 kPa, ce qui correspond aux installations de radiateurs typiques. Après le réglage, verrouillez la bague de blocage afin d’éviter tout déplacement involontaire. Si vous avez besoin d’une autre plage, Danfoss propose un kit de maintenance pour la plage 20–60 kPa (ressort de rechange).

La fonction de rinçage permet un débit total à travers la vanne, indépendamment du réglage de la pression différentielle ; cela est utile lors de la mise en service de l’installation, lorsqu’il est nécessaire de rincer la tuyauterie avant le démarrage de la régulation. Pour l’activer, l’accessoire 003Z7850 (adaptateur de rinçage ASV-PV) est nécessaire et doit être commandé séparément. Il s’agit d’une nouveauté de la 4e génération par rapport aux anciens modèles ASV.

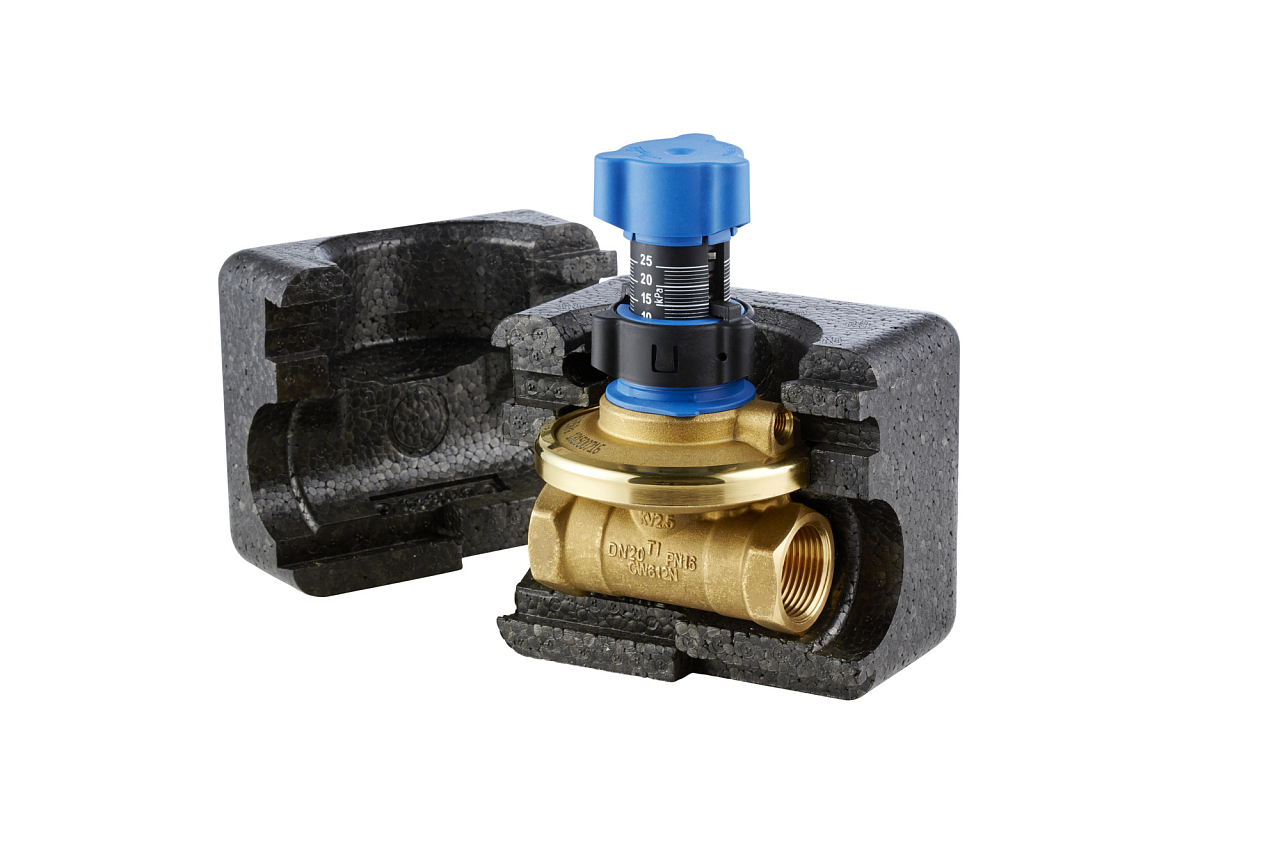

Oui – pour la variante 003Z5601, la coque isolante EPP noire avec fixation click-lock est incluse dans la livraison (elle est comprise dans le code de commande, contrairement à la variante 003Z5501 sans isolation). L’isolation EPP est dimensionnée pour une température du fluide allant jusqu’à 120 °C, ce qui couvre toute la plage de fonctionnement de la vanne. L’isolation EPS grise disponible en accessoire pour d’autres modèles de la gamme ASV n’est dimensionnée que pour 80 °C et n’est pas nécessaire pour la variante 4G avec EPP.
