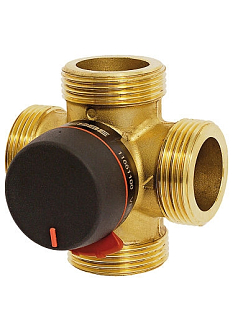

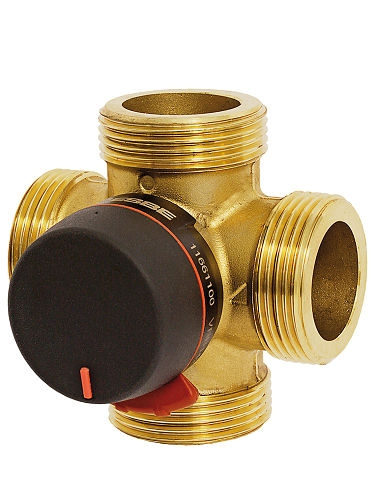

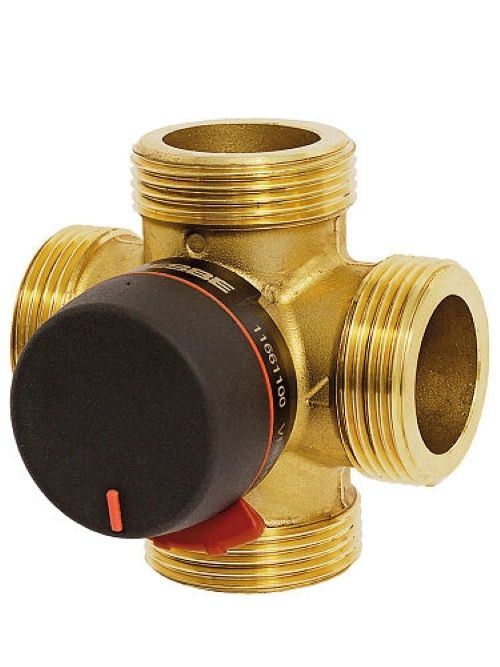

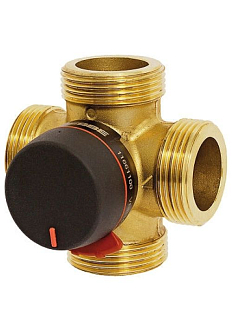

La vanne mélangeuse bivalente ESBE série VRB 142 est fabriquée en laiton de type DZR avec protection contre la dézincification. Cette vanne est destinée aux applications avec deux sources de chaleur indépendantes raccordées en série ou en parallèle. La vanne est équipée d’une molette de réglage manuelle avec graduation, également dotée de butées de fin de course. L’angle de manœuvre de la vanne est de 90 ° max. L’échelle située sous le bouton de réglage peut être positionnée librement sur la course de rotation de l’obturateur de la vanne mélangeuse, selon l’orientation de la vanne dans l’application.

Exemples d’utilisation

• Chauffage
• Refroidissement
• Chauffage par le sol
• Systèmes solaires
• Ballons tampons avec exigence de deux sorties

Exemple d’installation

Fonction

La vanne VRB 142 possède deux entrées provenant des sources de chaleur. Celles-ci peuvent être raccordées en série ou en parallèle. La source d’énergie la plus économique peut être raccordée à l’entrée 1 et la source d’appoint à l’entrée 2. En l’absence de demande de chaleur, les deux entrées sont fermées. En cas de besoin de chaleur, l’entrée 1 s’ouvre d’abord jusqu’à être complètement ouverte. En cas de besoin de chaleur plus important, l’entrée de la source 2 commence également à s’ouvrir progressivement, tandis que l’entrée 1 se referme simultanément. En phase finale, l’entrée 1 est totalement fermée et l’entrée 2 totalement ouverte. Le fonctionnement est, en principe, similaire à celui d’une vanne trois voies, à la différence qu’il y a deux entrées au lieu d’une seule.

Service et entretien

Toutes les pièces principales peuvent être remplacées ou faire l’objet d’un remplacement des joints : un kit de joints ou un kit complet de rénovation est disponible. Dans la plupart des cas, il n’est pas nécessaire de démonter la vanne de l’installation lors de l’entretien.
