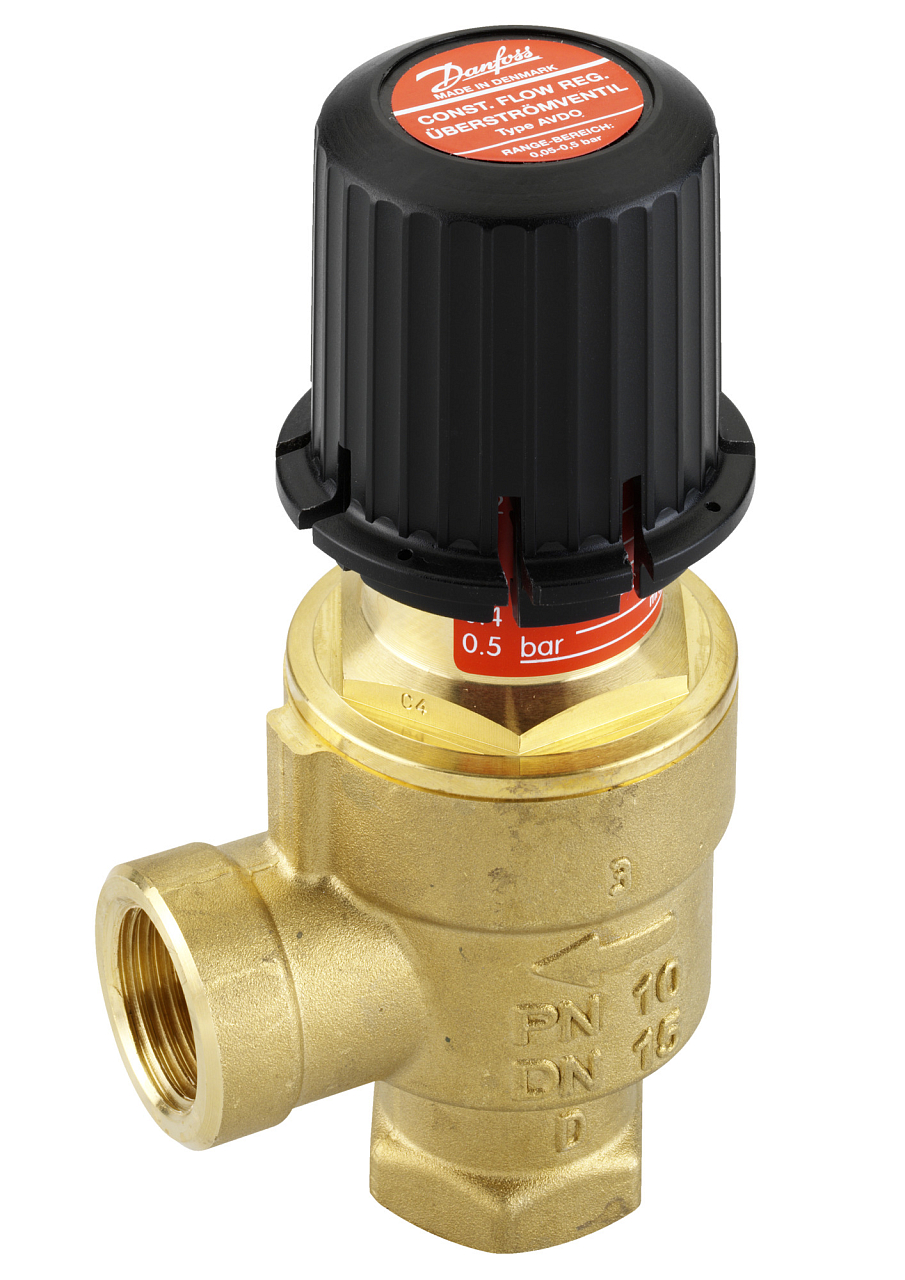

Danfoss AVDO DN 15 – soupape de dérivation automatique, exécution d’angle, filetage intérieur Rp 1/2, plage de réglage 0,05–0,5 bar, PN 10, jusqu’à 120 °C. Plus d'informations
Rupture de stock - peut être demandé
| Taille de raccordement au radiateur | R 1/2" |
| Diamètre nominal | DN 15 |
| Pression | 10 bars |
| Type de raccordement | Filetage intérieur |
| Type de vanne | D'angle |
| Poids | 0.63 kg |
Danfoss AVDO DN 15 est une vanne de dérivation automatique autonome pour installations de chauffage équipées de robinets thermostatiques. Elle s’ouvre lorsque la pression différentielle augmente – c’est-à-dire lorsque la charge thermique diminue et que les thermostats de radiateur se ferment – et dévie le débit via le circuit de bypass. Elle protège ainsi le circulateur contre des conditions de fonctionnement inadmissibles et garantit un débit minimal à travers la chaudière. Elle fonctionne sans alimentation externe ni tube d’impulsion.
L’AVDO est destinée aux installations de chauffage avec robinets thermostatiques, lorsqu’il existe un risque qu’en cas de faible charge thermique – typiquement en mi-saison ou la nuit – les thermostats se ferment complètement, entraînant l’arrêt du débit à travers la chaudière. Cela se produit notamment avec les chaudières gaz basse pression à faible volume d’eau, qui nécessitent un débit minimal pour fonctionner en toute sécurité. La deuxième configuration typique est un bypass directement sur le circulateur – l’AVDO y limite la pression différentielle maximale lorsque la charge de l’installation est minimale et protège le circulateur contre un fonctionnement dans une zone interdite de sa courbe caractéristique.
L’AVDO fonctionne selon un principe purement mécanique – un mécanisme à ressort réagit à la pression différentielle et déplace le clapet de la vanne. La pression d’ouverture se règle en tournant la molette directement sur le corps de la vanne ; l’échelle indique la valeur en bar ou en mCE et peut être réglée dans une plage de 0,05 à 0,5 bar. La vanne ne nécessite ni alimentation électrique ni tube d’impulsion. Le corps est fabriqué en laiton Ms 58 matricé à chaud, le clapet en plastique PPS et les joints toriques en EPDM – une combinaison adaptée à un fluide caloporteur chaud jusqu’à 120 °C.
Caractéristiques techniques :
L’AVDO peut être installée de deux façons : soit comme bypass entre le départ et le retour de l’installation de chauffage (pour maintenir un débit minimal à travers la chaudière), soit en parallèle du circulateur (pour limiter la pression différentielle dans l’installation). Le corps de la vanne doit être monté de manière à ce que le débit circule dans le sens de la flèche moulée sur le corps. Pour un fonctionnement correct, l’AVDO doit être associée à une vanne partenaire – généralement un robinet thermostatique sur le radiateur.
Le réglage s’effectue en tournant la molette de réglage directement sur le corps de la vanne – sans outil. L’échelle sur la molette indique la pression d’ouverture en bar ou en mCE (mètres de colonne d’eau). La valeur correspond à la pression différentielle à laquelle la vanne commence à s’ouvrir. La plage de réglage est de 0,05 à 0,5 bar.
Non. L’AVDO est une vanne mécanique entièrement autonome – elle réagit directement à la pression différentielle du fluide dans la tuyauterie. Elle ne nécessite ni raccordement électrique, ni signal de commande, ni tube d’impulsion. Cela simplifie l’installation et élimine toute dépendance à la disponibilité de l’alimentation ou d’un système de régulation.
L’AVDO est principalement conçue pour les chaudières gaz basse pression à faible volume d’eau, pour lesquelles un débit minimal est une condition de sécurité de fonctionnement. Elle peut toutefois être utilisée dans toute installation de chauffage avec robinets thermostatiques lorsqu’il est nécessaire de limiter la pression différentielle ou d’assurer un débit minimal – par exemple avec des chaudières à condensation ou des installations de chauffage par le sol. Ce sont les conditions hydrauliques de l’installation, et non le type de générateur de chaleur, qui sont déterminantes.
