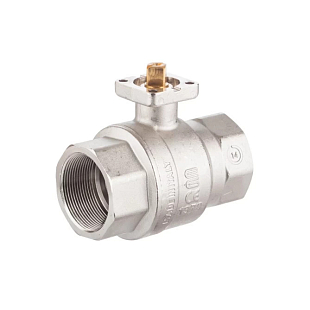

La vanne à boisseau sphérique Tork KV901 DN40 1½" est une vanne en laiton à deux voies avec bride ISO 5211 pour le montage direct d’un actionneur. Conçue pour les liquides, l’air, le gaz et l’eau chaude. Pression max. 25 bar, température de –20 à 130 °C. Plus d'informations
Rupture de stock - peut être demandé
| Diamètre nominal | DN 40 |
| Médium | Vapeur, Liquide, Eau chaude, Eau, Air |
| Plage de pression | 0...40 bar, 0...25 bar |
| Taille de raccordement | 1 1/2" |
| Température | 0...130 °C |
| Poids | 0.00 kg |
La vanne à boisseau sphérique Tork KV901 DN40 1½" est une vanne à boisseau sphérique 2 voies en laiton avec interface de montage ISO 5211, conçue pour l’ouverture et la fermeture automatisées des conduites. La vanne est prévue pour le montage direct d’un actionneur pneumatique ou électrique sans adaptateur. Grâce à sa conception à passage intégral et à son siège en PTFE, elle assure une étanchéité fiable à basse comme à haute pression de service.
La vanne à boisseau sphérique KV901 est utilisée dans les réseaux industriels de liquides, d’air, de gaz, d’eau chaude et de vapeur, partout où une commande à distance ou automatique du débit est requise. Les domaines d’application typiques sont les installations de production industrielle, la construction mécanique, les systèmes CVC, les stations de pompage et l’industrie agroalimentaire. La vanne convient aux applications jusqu’à 25 bar (DN40) et à des températures comprises entre –20 et 130 °C, tandis que l’interface ISO 5211 permet le raccordement direct des actionneurs Tork T-RA ou Belimo sans adaptateurs supplémentaires.
Le corps de la vanne est fabriqué en laiton, en version à passage intégral (full bore), avec raccordement fileté BSP selon UNI EN 10226. L’obturateur sphérique repose dans un siège en PTFE, garantissant une bonne résistance chimique et une bonne étanchéité même à des pressions de service plus faibles. L’axe de la vanne est réalisé en arbre libre (free shaft) avec embase conforme à l’ISO 5211 – pour la taille DN40, la bride de raccordement correspond à la norme F04/F05. Une rotation de la bille de 90° ouvre ou ferme le passage. Le couple de manœuvre maximal pour le DN40 à PN25 est de 10,5 Nm. Le poids de la vanne DN40 est d’environ 1 159 g.
Caractéristiques techniques – TORK-KV 901.40 (DN40, 1½") :
La vanne KV901 DN40 dispose d’une embase conforme à l’ISO 5211, plus précisément d’une bride de raccordement F04/F05. Il est possible d’y monter directement des actionneurs pneumatiques Tork T-RA40 (DA ou SR) ou des servomoteurs électriques Belimo SM, ainsi que d’autres actionneurs avec raccordement ISO compatible. Pour d’autres actionneurs, un adaptateur peut être nécessaire – voir les accessoires sur la page produit.
Oui, le fabricant indique l’eau chaude et la vapeur comme fluides admissibles. La température de service de la vanne s’étend de –20 à 130 °C. Si votre application fonctionne à la limite supérieure de cette plage de température, nous recommandons de vérifier la compatibilité de l’actionneur concerné, car sa plage de température peut être plus restreinte.
KV901 est la version de base avec arbre libre pour le montage direct d’un actionneur. La variante KV901-Y possède une exécution à arbre prolongé (type Y), utilisée lorsqu’une plus grande distance entre le corps de vanne et l’unité d’entraînement est nécessaire, par exemple lors du montage sur une conduite calorifugée. Les paramètres du fluide, la pression et la température sont identiques pour les deux variantes.
Le fabricant indique que la vanne est sans entretien (no need maintenance). Le siège en PTFE ne nécessite pas de lubrification et la conception est résistante à l’usure. Pour les fluides contenant davantage d’impuretés ou de particules abrasives, nous recommandons d’installer un filtre en amont de la vanne afin d’éviter une détérioration prématurée du siège.
