Vanne à boisseau sphérique en laiton à commande pneumatique TORK PAV901 pour le contrôle des liquides et des gaz. Ensemble vanne + actionneur pneumatique RA, à double effet (DA) ou à simple effet (SR), raccordement ISO 5211. Température −20 … +130 °C. Plus d'informations
Rupture de stock - peut être demandé
| Diamètre nominal | DN 65 |
| Pression | 25 bars |
| Taille de raccordement | 2 1/2" |
| Température | -20...130 °C |
| Type de raccordement | Filetage intérieur |
| Type de robinetterie | Deux voies |
| Poids | 8.00 kg |

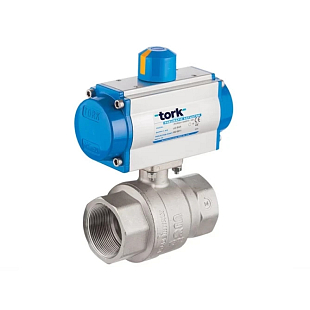

TORK PAV901 SR est une vanne à boisseau sphérique en laiton à commande pneumatique destinée au contrôle du débit de liquides et de gaz. Il s’agit d’un ensemble complet composé d’une vanne à boisseau sphérique et d’un actionneur pneumatique rotatif de la série RA en version simple effet avec rappel par ressort (SR). La vanne est de type 2/2 voies avec raccordement fileté, et l’actionneur est monté sur la robinetterie conformément à la norme ISO 5211.
La PAV901 est utilisée pour l’ouverture et la fermeture automatiques de conduites transportant des liquides, de l’air, des huiles et d’autres fluides non corrosifs. Elle trouve sa place dans les réseaux industriels, les lignes technologiques, les stations de compression ainsi que dans les applications nécessitant une commande à distance ou automatique du débit par air comprimé. Son corps en laiton (Pres MS 58) et sa plage de température de −20 à +130 °C la prédestinent aux conditions de service courantes dans les installations techniques et la construction mécanique.
La version simple effet est équipée d’un ressort de rappel : la pression d’air place la vanne en position de service et, en cas de perte de pression, le ressort la ramène en position de sécurité initiale. La version SR convient donc aux applications où une position de sécurité définie (fail-safe) est requise en cas de perte d’air. Il est recommandé de définir à l’avance la position initiale (ouverte/fermée) selon l’application.
L’actionneur est raccordé à la robinetterie selon la norme ISO 5211 ; le raccordement pour les fins de course, les positionneurs et les électrovannes Namur est conforme à la norme VDI/VDE 3845. L’ensemble peut ainsi être complété par une électrovanne Namur, un boîtier de fins de course (limit switch box), un positionneur ou une commande manuelle de secours. L’actionneur permet le réglage des butées dans les deux positions extrêmes (± 5°). La pression d’air de commande recommandée est de 4 à 6 bar.
Paramètres techniques :
La version double effet (DA) utilise la pression d’air pour l’ouverture comme pour la fermeture et, en cas de coupure d’air, la vanne reste dans sa dernière position. La version simple effet (SR) est équipée d’un ressort de rappel qui ramène automatiquement la vanne dans sa position de sécurité initiale en cas de perte d’air.
La vanne se monte sur la tuyauterie via un filetage femelle. L’ensemble peut être installé dans n’importe quelle position ; l’actionneur est raccordé à la robinetterie conformément à la norme ISO 5211. Pour commander l’actionneur, une alimentation en air comprimé est nécessaire et, pour la version SR, il convient de définir à l’avance la position initiale souhaitée (ouverte/fermée).
Oui. Le raccordement pour les fins de course, les positionneurs et les électrovannes Namur est conforme à la norme VDI/VDE 3845. L’ensemble peut également être complété par une commande manuelle de secours. Ces accessoires sont disponibles sur demande.
La vanne est conçue pour les liquides, l’air, les huiles et d’autres fluides non corrosifs dans une plage de température de −20 à +130 °C. Pour un fluide spécifique, nous recommandons de vérifier la compatibilité chimique avec le laiton Pres MS 58 et le joint utilisé.
