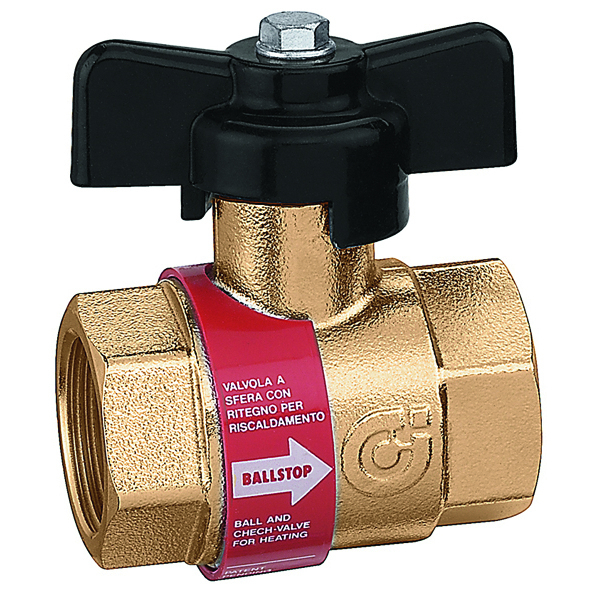

Le robinet à boisseau sphérique avec clapet anti-retour BALLSTOP est adapté aux systèmes de chauffage. Il combine un robinet d'arrêt avec un clapet anti-retour. Le clapet anti-retour est situé dans la partie de fermeture du robinet à boisseau sphérique. Cela permet une installation rapide du robinet. Il améliore le débit dans la tuyauterie avec seulement une légère augmentation de la perte de pression. Le robinet est résistant aux impuretés présentes dans le système. Les parties mobiles sont conçues pour ne pas être sensibles aux impuretés et aux dépôts qui peuvent se former si le robinet n'est pas manipulé pendant une longue période. Le robinet réagit également aux petites variations de la pression de retour et ferme immédiatement le débit.

Caractéristiques

• température 5...110 °C
• pression de service maximale 16 bar
• raccordement à filetage intérieur
• dimension de raccordement G 3/4"

Fonction

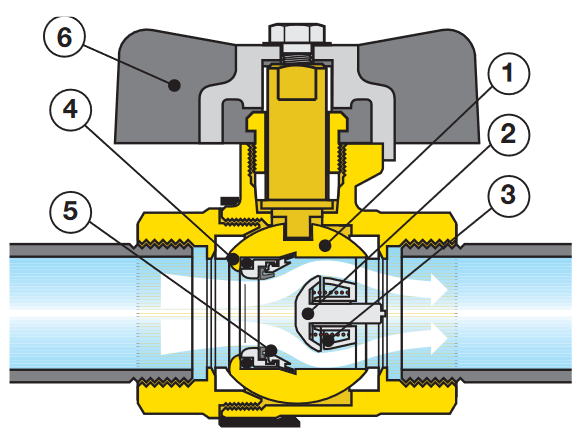

La vanne peut être ouverte ou fermée manuellement à l'aide de la poignée papillon. L'obturateur du clapet anti-retour (2) est poussé contre le ressort de fermeture (3) lors du débit, ce qui maintient la vanne ouverte et permet le passage du fluide. Lorsque la pression d'entrée tombe en dessous du niveau de la pression de sortie, l'obturateur est poussé dans la direction opposée et vient se poser sur le siège de la vanne. La vanne est alors fermée et ne permet aucun débit dans les deux sens, empêchant ainsi le reflux.
