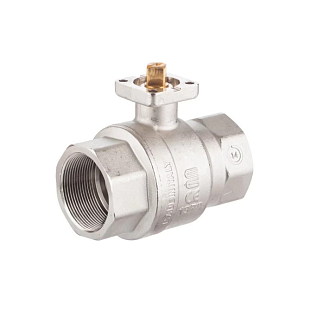

Vanne à boisseau sphérique avec bride ISO Tork KV-901.32 DN 32, vanne en laiton à deux voies pour liquides, air, gaz et vapeur. La bride ISO 5211 (F04/F05) permet le montage direct d’un actionneur. Pression max. 40 bar, température 0–130 °C. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Diamètre nominal | DN 32 |
| Médium | Vapeur, Liquide, Eau chaude, Eau, Air |
| Plage de pression | 0...40 bar |
| Taille de raccordement | 1 1/4" |
| Température | 0...130 °C |
| Poids | 0.43 kg |
La vanne à boisseau sphérique avec bride ISO Tork KV-901.32 est une vanne en laiton 2 voies DN 32 avec bride de montage directe ISO 5211 pour le raccordement d’un actionneur électrique ou pneumatique. Elle sert à l’ouverture et à la fermeture du débit de liquides, d’air, de gaz ou de vapeur dans les réseaux industriels et CVC.
La KV-901.32 trouve son application partout où il est nécessaire de commander à distance ou automatiquement le débit du fluide : dans les réseaux industriels d’eau, d’eau chaude, d’air ou de gaz, dans les chaufferies, les unités de climatisation, les lignes de production mécanique ou encore dans les procédés industriels. La bride ISO 5211 permet le montage direct d’un servomoteur électrique ou d’un actionneur pneumatique sans adaptateurs de réduction, ce qui simplifie l’installation et réduit la hauteur totale de l’ensemble.
Le corps de la vanne est fabriqué en laiton avec passage intégral (full bore). Le siège et les joints sont en PTFE, résistant à une large gamme de fluides. Le raccordement est fileté BSP (NPT sur demande). L’axe est libre (free shaft) – il n’est pas solidaire d’une poignée ; ainsi, après montage de l’actionneur, celui-ci assure directement la rotation de la vanne à boisseau sphérique sans jeu. La norme ISO 5211 garantit l’interchangeabilité des actionneurs de différents fabricants.
Caractéristiques techniques – KV-901.32 (DN 32 / 1¼") :
La vanne est équipée d’un axe libre avec bride de montage ISO 5211 de taille F04 ou F05. Il est possible d’y monter un servomoteur électrique ou un actionneur pneumatique de n’importe quel fabricant, à condition qu’il corresponde à ces dimensions normalisées, sans pièces de réduction.
Le fabricant indique la vapeur comme l’un des fluides compatibles. La plage de température est de 0 à 130 °C, et la pression maximale pour le DN 32 est de 40 bar. Pour des applications vapeur spécifiques, nous recommandons de vérifier les conditions de service (pression de vapeur saturée à la température donnée) auprès du support technique.
La version standard est équipée d’un filetage BSP. Le fabricant propose une version avec filetage NPT sur demande – contactez-nous avant de commander si vos réseaux nécessitent le standard américain NPT.
La vanne KV-901 est dotée d’un axe sans levier fixe – elle est destinée exclusivement au montage d’un actionneur. L’actionneur assure ensuite l’intégralité de la commande. Si vous avez besoin d’une commande manuelle, choisissez une vanne avec levier ou un actionneur avec commande manuelle intégrée.
