Vanne à boisseau sphérique en laiton TORK KV901 à passage intégral avec interface de montage pour actionneur (ISO 5211). Pour l’eau, l’air, l’huile ainsi que les fluides non corrosifs. Température de 0 à +130 °C, pression jusqu’à PN 40. Plus d'informations
Rupture de stock - peut être demandé
| Diamètre nominal | DN 80 |
| Pression | PN 16 |
| Taille de raccordement | 3" |
| Température du fluide | 0...130 °C |
| Type de raccordement | Filetage intérieur |
| Poids | 7.50 kg |

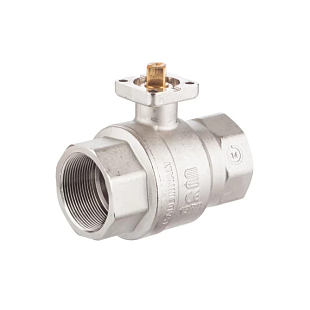

TORK KV901 est une vanne à boisseau sphérique 2 voies en laiton à passage intégral, avec interface de montage pour actionneur selon ISO 5211. Elle sert à l’ouverture et à la fermeture du débit dans les réseaux de tuyauterie et, grâce à son plateau de montage, peut être équipée d’un actionneur pneumatique ou électrique sans adaptateurs supplémentaires.
La vanne est destinée aux réseaux d’eau froide et chaude, d’air comprimé, d’huiles, d’hydrocarbures et d’autres fluides non corrosifs. Elle trouve sa place dans les installations industrielles, les stations de compression ainsi que dans les circuits automatisés où une vanne d’arrêt commandée à distance est nécessaire. Pour des fluides spécifiques, vérifiez la résistance chimique selon le tableau du fabricant.
La vanne dispose d’un passage intégral (full bore), ce qui signifie qu’en position ouverte elle oppose une résistance minimale et ne réduit pas le débit de la tuyauterie. L’ouverture et la fermeture s’effectuent par une rotation rapide de 90°. Le plateau de montage selon ISO 5211 (F03 à F07 selon la taille) permet le montage direct d’un actionneur. Lors du choix de l’actionneur, tenez compte du coefficient de sécurité par rapport au couple indiqué.
Paramètres techniques :
La vanne est équipée d’un plateau de montage conforme à la norme ISO 5211 (taille F03 à F07 selon le diamètre), ce qui permet d’y monter aussi bien un actionneur pneumatique qu’un actionneur électrique avec le même raccordement. Vérifiez toujours que le couple de l’actionneur correspond à celui requis par la vanne, avec une marge tenant compte du coefficient de sécurité.
Elle est conçue pour l’eau froide et chaude, l’air comprimé, les huiles, les hydrocarbures ainsi que d’autres liquides et gaz non corrosifs. Pour des produits chimiques spécifiques, vérifiez toujours la résistance chimique des matériaux (laiton, PTFE) selon le tableau du fabricant.
Oui. Les petits diamètres (1/2" à 1") supportent jusqu’à PN 40, les dimensions 1 1/4" à 1" sont en PN 40 ou PN 25, et les plus grandes dimensions ont une pression nominale plus faible. La valeur PN exacte pour la taille concernée figure dans les paramètres techniques ci-dessus.
La conception est sans entretien : l’étanchéité de la bille est en PTFE et le corps est en laiton résistant, avec une résistance accrue à l’usure. Il est recommandé d’effectuer un contrôle d’étanchéité standard lors des inspections périodiques du réseau.
