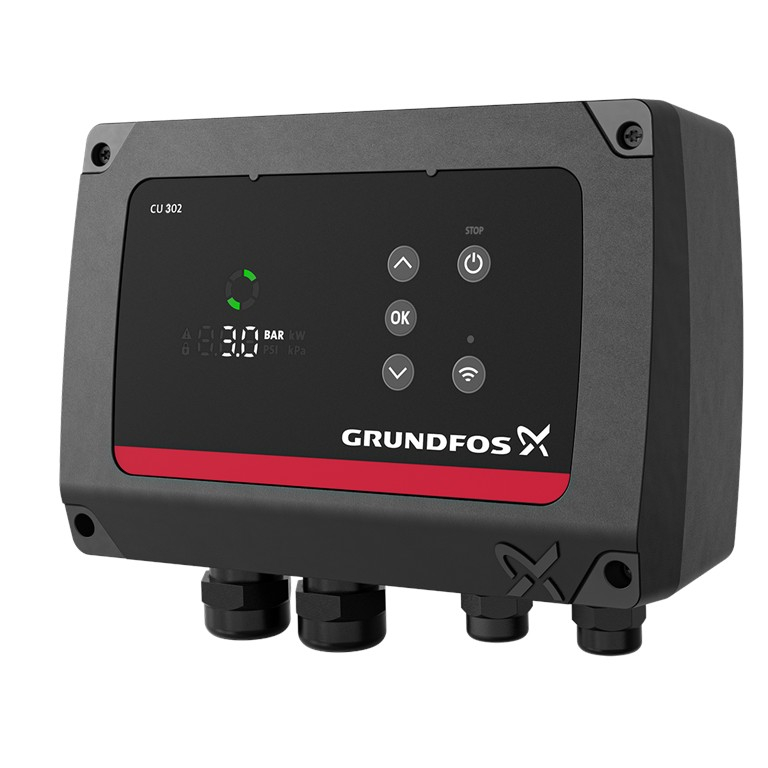

Grundfos CU 302 est une unité de commande conçue pour le pilotage et la surveillance des pompes immergées Grundfos SQE.… Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 90-240 V |
| Indice de protection IP | IP 55 |
| Plage de réglage | -20...50 °C |
| Poids | 1.72 kg |
Grundfos CU 302 est une unité de commande conçue pour le pilotage et la surveillance des pompes immergées Grundfos SQE. Elle communique avec la pompe via le câble d’alimentation (courants porteurs en ligne), de sorte qu’aucun câble de données supplémentaire n’est nécessaire pour le raccordement. L’unité est livrée préréglée pour un fonctionnement à pression constante et peut être reconfigurée via l’application Grundfos GO vers toute une série d’autres modes de commande.
La CU 302 trouve sa place partout où une pompe immergée SQE est alimentée : dans les maisons individuelles et les résidences secondaires équipées d’un puits, dans les petites installations de surpression, les systèmes d’irrigation ou pour l’augmentation de pression dans les canalisations d’eau. L’unité peut être installée en intérieur comme en extérieur (indice de protection IP55), au mur dans un local technique, dans un regard ou à proximité du forage. Grâce à son entrée/sortie configurable et à la prise en charge des protocoles GENIbus et Modbus RTU, la CU 302 peut également être intégrée à des systèmes de commande industriels.
Réglages d’usine :
La CU 302 est exclusivement destinée aux pompes immergées Grundfos SQE. Elle communique avec la pompe via le câble d’alimentation au moyen de la technologie des courants porteurs en ligne (communication sur lignes de puissance) ; aucun câble de données séparé n’est nécessaire. La longueur maximale du câble entre l’unité de commande et la pompe est de 300 m.
Les réglages de base (pression demandée, marche/arrêt) peuvent être effectués directement via le panneau de commande avec écran et boutons en façade de l’unité. Le paramétrage plus détaillé – sélection du mode de commande, réglage des alarmes, configuration des entrées/sorties, mise à jour du firmware – s’effectue via l’application mobile gratuite Grundfos GO (iOS et Android), connectée en Bluetooth.
Outre le mode par défaut à pression constante, la CU 302 propose des modes de régulation de niveau (remplissage et vidange de réservoir), de régulation de pression avec entrée numérique ou analogique, de pompage de puits et de surveillance de la pompe. Le passage d’un mode à l’autre s’effectue dans l’application Grundfos GO, sans qu’aucun recâblage ne soit nécessaire.
La CU 302 surveille la puissance absorbée par la pompe. Si celle-ci descend en dessous de la limite réglée en usine (la valeur dépend de la puissance du moteur – par ex. 300 W pour un moteur de 0,7 kW), l’unité arrête la pompe et active une alarme. La protection est automatiquement active en mode pression constante. Le seuil peut être ajusté dans l’application Grundfos GO ou un redémarrage automatique peut être programmé après un délai choisi.
L’unité se monte au mur (6 trous de fixation, presse-étoupes orientés vers le bas), alimentation 90–240 VAC / 50–60 Hz, courant nominal max. 12,5 A, fusible recommandé max. 16 A. Le raccordement électrique doit être effectué uniquement par un électricien qualifié. Température de service de −20 à +50 °C, indice de protection IP55. L’unité ne doit pas être exposée directement au rayonnement solaire ni à la pluie sans abri de protection.
