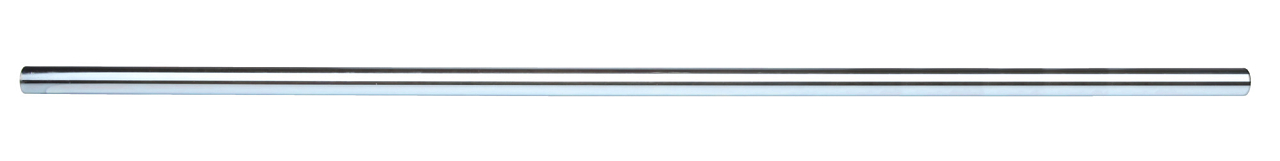

Le tube de raccordement Danfoss 013G3378 (longueur 650 mm, ø 15 mm) est une pièce de rechange pour l’ensemble de robinetterie RA-K/RA-KW destiné aux installations de chauffage bitube avec circulateur. Plus d'informations
Rupture de stock - peut être demandé
| Longueur | 650 mm |
| Poids | 0.20 kg |
Danfoss 013G3378 est un tube de liaison d’une longueur de 650 mm et d’un diamètre de 15 mm, destiné à faire partie du kit de raccordement des vannes RA-K et RA-KW. Ce kit permet de raccorder les radiateurs à des installations de chauffage bitube avec circulateur. Le tube se commande et se livre séparément ; avec le corps de vanne, le corps de raccord et le raccord à compression, il constitue un ensemble complet.
Le tube de liaison constitue l’élément intermédiaire entre le corps de vanne au niveau du radiateur et le corps de raccord au niveau du raccordement au sol. Il est principalement utilisé dans les installations de chauffage bitube, où les conduites d’alimentation sont posées dans le sol ; l’excédent de tube montant peut servir au raccordement à un boîtier mural. Les raccords à compression permettent le montage sur des tubes en acier doux, en cuivre et en matière plastique VPE.
L’ensemble complet vanne avec raccord se compose de quatre éléments commandés séparément : le corps de vanne (y compris le raccord à compression pour la colonne montante), le tube de liaison, le corps de raccord et le raccord à compression pour le raccordement au système. Tous ces éléments doivent être commandés séparément et assemblés lors du montage.
Danfoss propose deux longueurs de tube de liaison de diamètre 15 mm : 650 mm (013G3378) et 950 mm (013G3377). Le choix dépend de la distance entre le radiateur et le point de raccordement dans le sol. Choisissez la longueur de 650 mm pour une distance de montage plus faible, et la version 950 mm lorsque la colonne montante est plus longue.
Le tube de liaison est fabriqué en acier galvanisé. Les composants de la vanne en contact avec l’eau de chauffage sont en laiton (Ms 58), les joints toriques en EPDM, le clapet de vanne en NBR et la tige de poussée avec ressort en acier chromé. La composition de l’eau de chauffage doit être conforme à la directive VDI 2035 afin d’éviter la formation de dépôts calcaires et la corrosion.
L’ensemble de vanne RA-K et RA-KW est compatible exclusivement avec les têtes thermostatiques Danfoss RA 2000 et RAE, ainsi qu’avec les servomoteurs thermiques TWA et ABNM. Le fabricant ne prévoit pas l’utilisation d’autres têtes ou actionneurs, et la fiche technique ne mentionne pas d’autres variantes.
