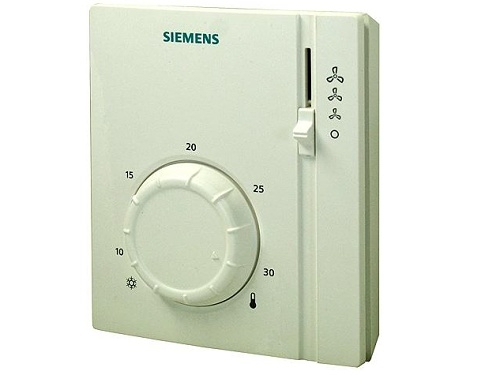

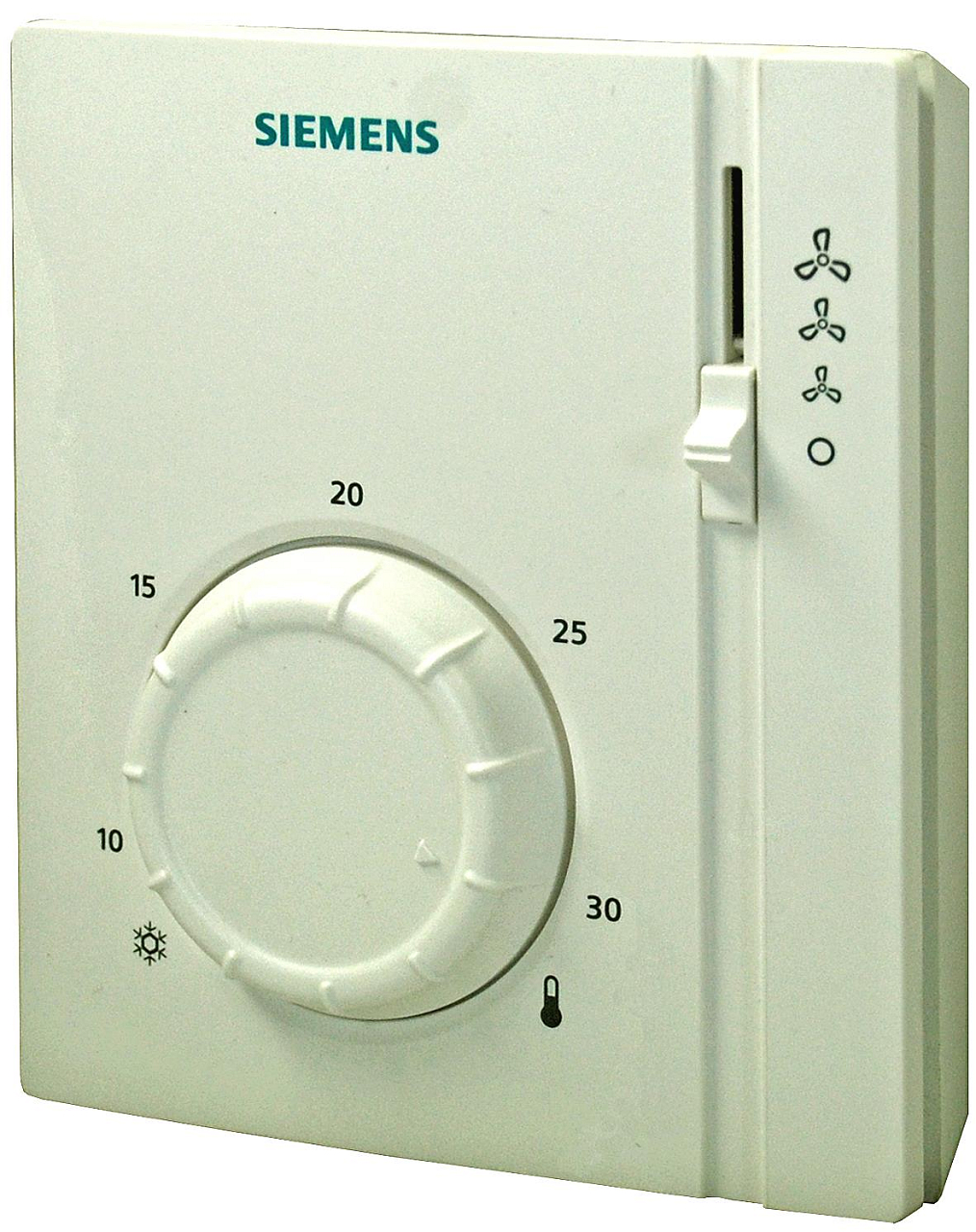

Thermostat d’ambiance pour la commande d’unités ventilo-convecteurs à deux tubes. Le thermostat RAB 21 est équipé d’un commutateur manuel chauffage/refroidissement et d’un sélecteur 3 vitesses pour la vitesse du ventilateur.

Application

Régulation de la température ambiante dans les systèmes de chauffage ou de refroidissement. Exemples d’utilisation : bâtiments commerciaux et résidentiels ou installations industrielles légères.

Le thermostat RAB convient pour une utilisation en combinaison avec des vannes de zone, des ventilateurs ou des vannes avec servomoteurs thermoélectriques.

Fonctions

Chauffage - lorsque la température descend en dessous de la valeur réglée, le contact de sortie pour le chauffage se ferme.

Refroidissement - lorsque la température dépasse la valeur réglée, le contact de sortie pour le refroidissement se ferme.

Commutation chauffage/refroidissement - si une commutation automatique des modes chauffage/refroidissement est requise, celle-ci peut être réalisée en externe (par ex. par un thermostat à applique).

Commande de la vitesse

Manuellement - l’une des trois vitesses est sélectionnée au moyen du commutateur. Dans ce cas, le ventilateur fonctionne en permanence.
Automatiquement - le ventilateur démarre lorsque le thermostat se déclenche. Dans ce cas, il est nécessaire, avant la mise en service, de modifier la position du cavalier sur le circuit imprimé du thermostat.
