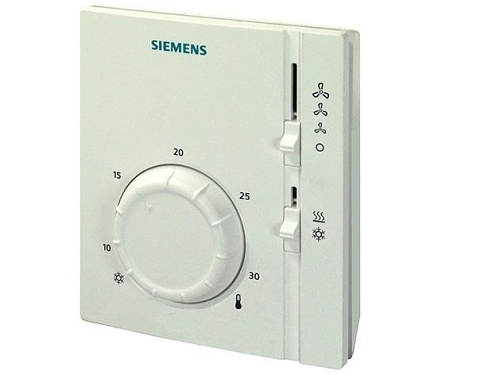

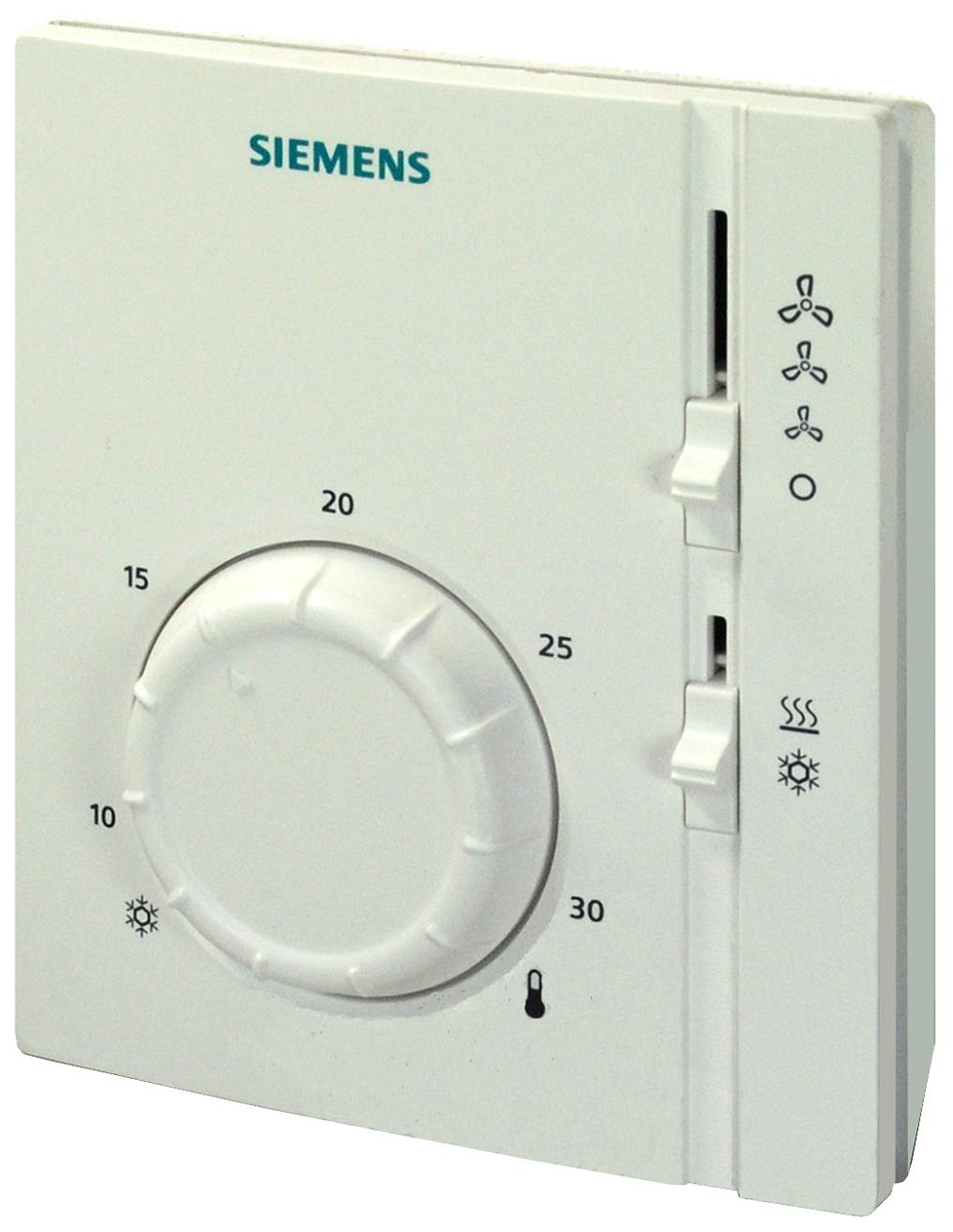

Thermostat d’ambiance pour la commande d’unités ventilo-convecteurs à deux tubes. Le thermostat est équipé d’un commutateur manuel chauffage/refroidissement et d’un sélecteur 3 vitesses pour la vitesse du ventilateur.

Utilisation

Régulation de la température ambiante dans les systèmes de chauffage ou de refroidissement. Exemples d’utilisation : bâtiments commerciaux et résidentiels ou installations industrielles légères.

Le thermostat RAB convient à une utilisation en combinaison avec des vannes de zone, des ventilateurs ou des vannes avec servomoteurs thermoélectriques.

Fonctions

Chauffage – lorsque la température descend en dessous de la valeur réglée, le contact de sortie pour le chauffage se ferme.

Refroidissement – lorsque la température dépasse la limite réglée, le contact de sortie pour le refroidissement se ferme.

La vitesse du ventilateur peut être commandée de deux manières :

Manuellement – à l’aide du sélecteur, l’une des trois vitesses est réglée. Dans ce cas, le ventilateur fonctionne en continu.
Automatiquement – le ventilateur démarre lors de l’enclenchement du thermostat. Dans ce cas, il est nécessaire, avant la mise en service, de modifier la position du cavalier sur le circuit imprimé du thermostat.
