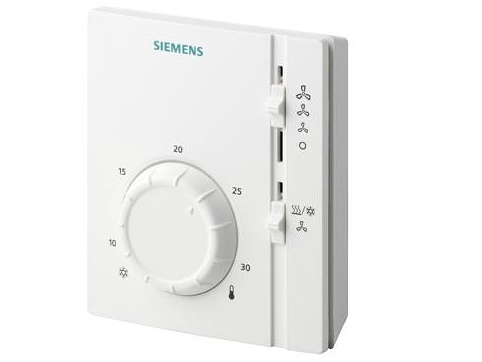

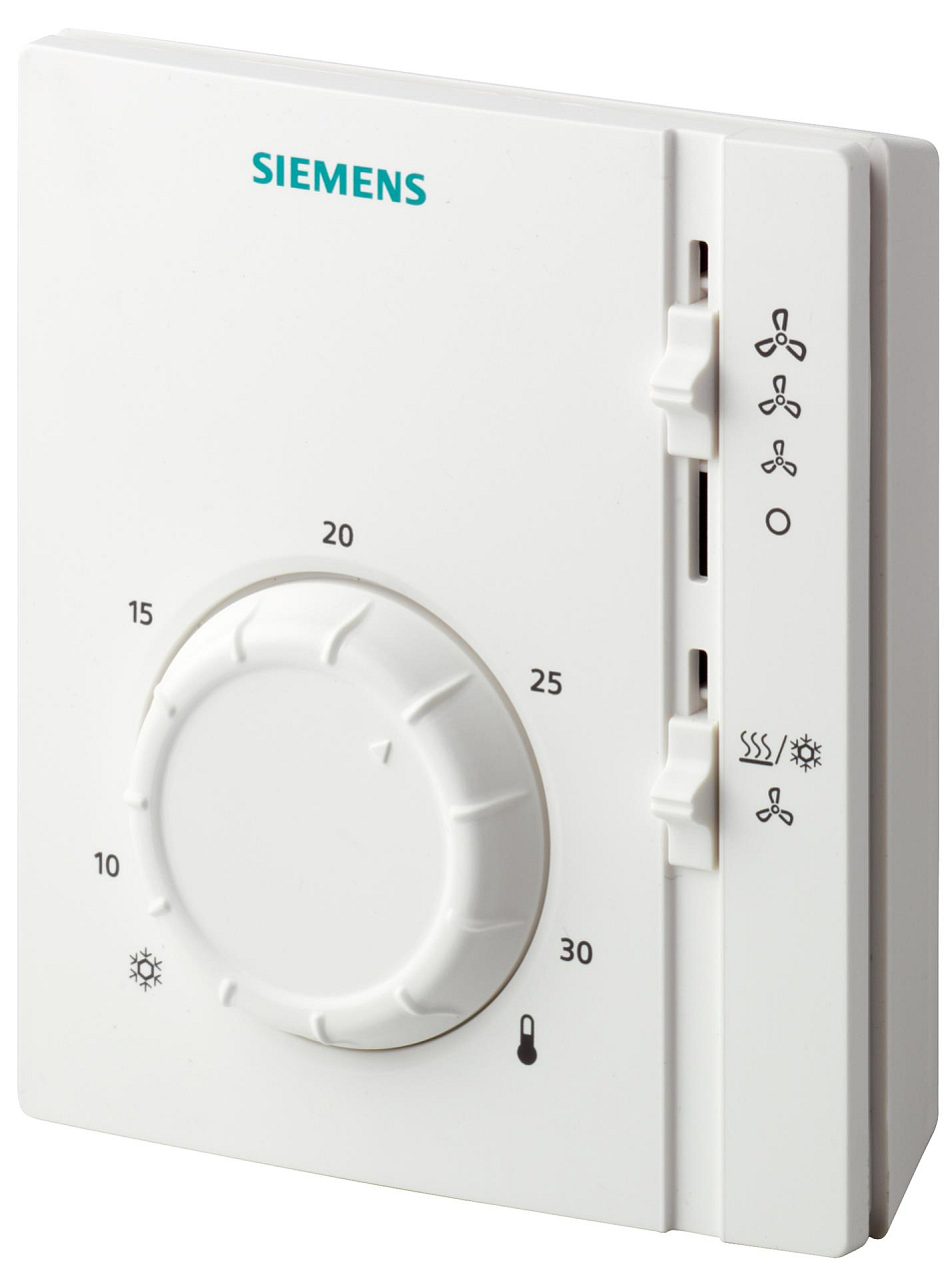

Thermostat d’ambiance pour la commande d’unités ventilo-convecteurs à deux tubes. Le thermostat est équipé d’un commutateur manuel chauffage/refroidissement, d’un sélecteur 3 vitesses du ventilateur et d’une fonction de ventilation.

Application

Régulation de la température ambiante dans les systèmes de chauffage ou de refroidissement. Exemples d’utilisation : bâtiments commerciaux et résidentiels ou installations industrielles légères.

Il est recommandé d’utiliser le thermostat RAB en combinaison avec des vannes de zone, des ventilateurs ou des vannes avec servomoteurs thermoélectriques.

Fonctions

Chauffage - lorsque la température descend en dessous de la valeur réglée, le contact de sortie pour le chauffage se ferme.

Refroidissement - lorsque la température dépasse la valeur réglée au-delà de la limite définie, le contact de sortie pour le refroidissement se ferme.

Ventilation - si la fonction de ventilation est sélectionnée, les contacts des entrées de commande des vannes restent ouverts en permanence et le ventilateur fonctionne à la vitesse présélectionnée.

La vitesse du ventilateur peut être commandée de deux manières :

Manuellement - l’une des trois vitesses est sélectionnée à l’aide du commutateur. Dans ce cas, le ventilateur fonctionne en continu.
Automatiquement - le ventilateur démarre lors de l’enclenchement du thermostat. Dans ce cas, il est nécessaire, avant la mise en service, de modifier la position du cavalier sur le circuit imprimé du thermostat.
