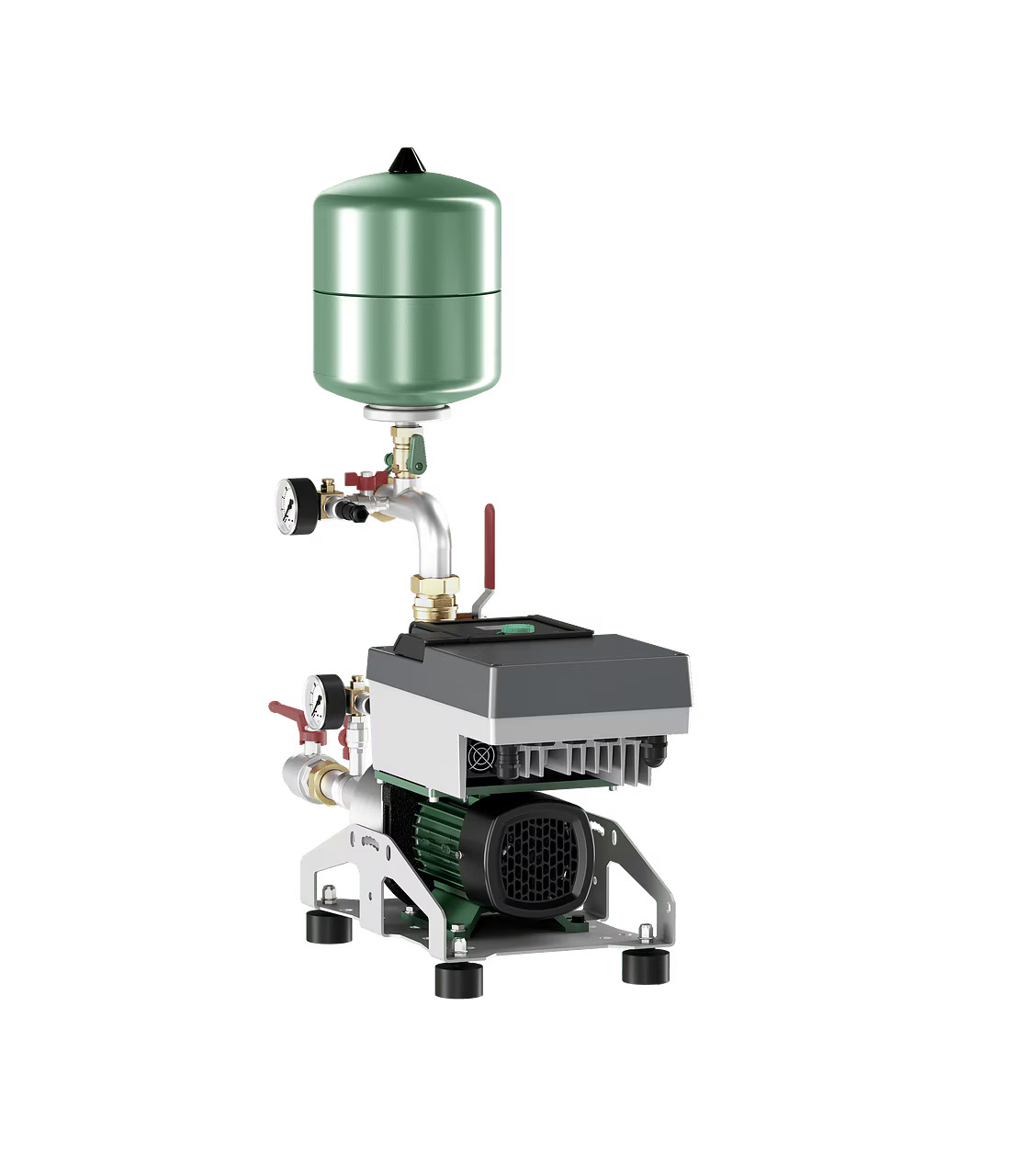

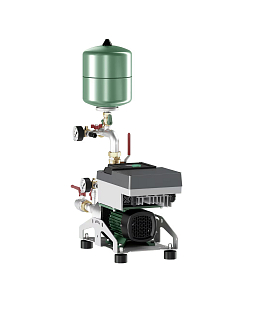

Station de surpression automatique Wilo Isar MODH1-E-1-CH3-LE-605 (4258882)

Station de surpression automatique Wilo Isar MODH1-E-1-CH3-LE-605 (4258882)

WILO
  • Code produit: 4258882
  • EAN : 4062679293851
  • Code fabricant: 4258882
  • Garantie: 2 years

Wilo Isar MODH1 – pompe compacte à pression avec variateur de fréquence pour l'augmentation automatique de la pression dans les bâtiments. Construction en acier inoxydable, IP55, 3 kW, 87 m. Plus d'informations

  • Disponibilité

    Rupture de stock - peut être demandé

  • Rupture de stock
Prix hors TVA € 3 181,60
Prix TTC € 3 817,92
+

Paramètres et catalogues

Alimentation 400 VCA
Débit de la pompe 13 m3/h
Hauteur de refoulement de la pompe 87 m
Indice de protection IP IP 55
Pression 10 bars
Variateur de fréquence Oui
Vase d'expansion Oui
Poids 71.00 kg

Wilo Isar MODH1-E-1-CH3-LE-605 est un système professionnel d'augmentation automatique de la pression conçu pour une solution complète d'approvisionnement en eau dans les immeubles résidentiels, les bâtiments administratifs, les hôtels, les hôpitaux et les applications industrielles. L'appareil utilise une pompe centrifuge multicellulaire horizontale en acier inoxydable avec un variateur de fréquence intégré et une régulation avancée de la performance. Le module compact sur cadre de base est entièrement équipé et prêt à être connecté immédiatement – sans besoin d'ajouter d'autres éléments. La pompe est optimisée pour le transport de l'eau potable, de l'eau de refroidissement, de l'eau d'extinction et de l'eau technologique sans particules abrasives. Grâce à une conception axée sur l'efficacité énergétique, le faible bruit et une installation facile, c'est la solution idéale pour un fonctionnement sans problème à long terme.

Caractéristiques spéciales de l'appareil :

  • Moteur IE5 très efficace (3 kW) avec variateur de fréquence
  • Partie hydraulique entièrement en acier inoxydable (pompe, roue, arbre)
  • Certification pour l'eau potable – composants conformes aux normes ACS et KTW
  • Cadre robuste avec amortisseurs de vibrations – fonctionnement silencieux et stabilité

Équipement et fonctions :

  • Vase d'expansion à membrane 8 l / PN 10
  • Vannes d'arrêt sur l'aspiration et le refoulement
  • Clapet anti-retour sur le côté refoulement
  • Deux capteurs de pression – côté aspiration et sortie
  • Manomètre à la sortie, possibilité d'ajout à l'aspiration
  • Protection intégrée contre le fonctionnement à sec

Contrôle et diagnostic :

  • Écran haute résolution et contrôleur « Green Button »
  • Valeurs préréglées pour une mise en service rapide
  • Affichage de la pression actuelle, de l'état de fonctionnement et des défauts
  • Historique des 9 derniers défauts, heures de fonctionnement et commutations
  • Verrouillage des réglages, verrouillage de l'interrupteur principal

Caractéristiques clés :

  • Connexion réseau : 3~400 V, 50/60 Hz
  • Puissance nominale du moteur : 3 kW
  • Courant nominal : 5,3 A
  • Débit maximal : 13 m³/h
  • Hauteur manométrique maximale : 87 m
  • Pression d'entrée : max. 6 bar
  • Pression de service : max. 10 bar
  • Température du fluide : 3 °C à 60 °C
  • Matériaux : acier inoxydable (corps de pompe, roue, arbre), joints EPDM
  • Indice de protection : IP55
  • Classe d'isolation du moteur : F
  • Régulation par variateur de fréquence avec possibilité de réglage des paramètres sur écran graphique
  • Protection contre le manque d'eau et capteurs de pression intégrés

Dimensions de l'appareil :

Dimensions de la pompe y compris le cadre de base et l'emballage :

  • Longueur : 930 mm
  • Largeur : 270 mm
  • Hauteur : 865 mm
  • Poids net : env. 40 kg

Schéma dimensionnel :

Schéma de connexion Wilo Isar MODH1-E-1-CH3-LE-605

Schéma de connexion du bornier :

Schéma dimensionnel Wilo Isar MODH1-E-1-CH3-LE-605
