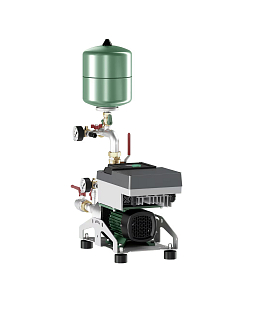

Wilo Isar MODH1-E-1-CH3-LE-604-EM est une unité de pression compacte conçue pour l'augmentation automatique de la pression dans les bâtiments résidentiels et les petits bâtiments commerciaux, où l'accent est mis sur l'espace, la fiabilité et l'efficacité énergétique. Elle utilise une pompe centrifuge multicellulaire Medana CH3-LE avec un variateur de fréquence intégré et une connexion monophasée 230 V, ce qui permet une installation rapide et facile sans besoin de distribution triphasée. Grâce à l'utilisation de composants en acier inoxydable, elle assure une longue durée de vie, des coûts d'exploitation réduits et un fonctionnement sûr avec de l'eau potable et d'autres liquides non agressifs.

Caractéristiques spéciales de l'appareil :

• Moteur IE5 efficace (2,2 kW) – rendement maximal jusqu'à 94,6 %
• Construction en acier inoxydable durable pour une fiabilité à long terme
• Dimensions compactes adaptées aux espaces techniquement restreints
• Convient pour l'eau potable, de refroidissement et technologique sans abrasifs

Équipement et fonctions :

• Pompe Medana CH3-LE à fréquence contrôlée avec hydraulique en acier inoxydable
• Vase d'expansion (8 l / PN 10), clapet anti-retour et vannes d'arrêt
• Deux capteurs de pression (à l'aspiration et au refoulement), manomètre côté sortie
• Protection intégrée contre le fonctionnement à sec et les fluctuations de pression
• Châssis de base stable avec amortisseurs de vibrations

Contrôle et diagnostic :

• Interface graphique haute résolution avec contrôleur « Green Button »
• Possibilité de régler les valeurs de pression souhaitées et les paramètres de régulation
• Affichage clair des données de fonctionnement, états et messages d'erreur
• Journal des 9 dernières pannes, compteur d'heures de fonctionnement et cycles de commutation
• Verrouillage des paramètres et interrupteur de sécurité selon le type

Dimensions de l'appareil :

Dimensions de la pompe y compris le cadre et l'emballage de transport :

• Longueur : 910 mm
• Largeur : 270 mm
• Hauteur : 865 mm
• Poids net : env. 39 kg

Plan dimensionnel :

Schéma de raccordement du bornier :

SSM : Signalisation collective de défaut (Contact à ouverture selon VDI 3814, capacité 1 A, 250 V ~)
