Station de relevage compacte prête à être connectée avec contact d'alarme pour le drainage des lavabos, douches, baignoires et chaudières à condensation.

Compacte et prête

Installation facile grâce à un kit complet prêt à être connecté immédiatement.

Alarme intégrée

Alarme sonore et contact sans potentiel pour signaler un niveau élevé.

Fonctionnement sans odeur

Filtre à charbon actif intégré assurant une ventilation sans odeurs désagréables.

Utilisation flexible

Jusqu'à 4 entrées (DN 40/50), refoulement (DN 32/40), également adapté pour le condensat (à partir de pH 2,5).

Médium pompé

• Pour la collecte et le transport de l'eau dans les zones résidentielles :
• Eaux usées sans matières fécales
• Condensat (à partir d'une valeur de pH 2,5) – non pas sous forme pure, mais seulement mélangé avec les eaux usées d'une autre entrée.
• Transport des eaux usées conformément à 12050
• L'équipement de relevage des eaux usées répond aux exigences de la norme EN 12050-2.

Construction

• Station de relevage compacte avec pompe submersible, prête à être connectée.
• La mesure du niveau se fait à l'aide d'un capteur de niveau.
• Ventilation intégrée dans le boîtier interne avec filtre à charbon actif.
• Avertisseur sonore intégré et contact sans potentiel d'alarme (max. 42 V=, 500 mA, contact normalement ouvert NC) pour signaler un niveau élevé.
• Le couvercle du réservoir ferme complètement l'appareil.
• Jusqu'à quatre connexions disponibles :
  • 1× entrée DN 40 (40 mm), sans clapet anti-retour, vers le haut, fermé en usine.
  • 2× entrées DN 40/50 (40/50 mm), avec clapet anti-retour, horizontalement à gauche/droite, ouvertes en usine.
  • 1× raccord de refoulement DN 32/40 (32/40 mm), avec clapet anti-retour, vers le haut, ouvert en usine. Possibilité de refoulement horizontal à droite (ouverture fermée en usine).

Contenu de la livraison

• 1× manchon d'étanchéité pour tuyau HT DN 32/40 (32/40 mm)
• 2× collier de serrage 32–50 mm
• 2× raccord d'entrée DN 50 (50 mm)
• 2× manchon d'étanchéité pour tuyau HT DN 40/50 (40/50 mm)
• 2x clapet anti-retour
• 2× collier de serrage 50–70 mm
• 2× collier de serrage 32–50 mm
• 2× bouchon d'étanchéité
• 6× joint torique
• Ancrage (protection contre la flottabilité) : 2× équerres de fixation avec vis et chevilles
• Kit de vidange d'urgence (tuyau de drainage, collier de serrage, bouchon d'étanchéité)
• Kit pour hauteur d'aspiration
• Kit pour raccord de refoulement horizontal
• Notice de montage et d'utilisation

Données de fonctionnement

• Plage d'utilisation admissible - température du médium T : 3 °C
• Température ambiante T : 3 °C
• Pression de service maximale PN : 1 bar
• Volume de commutation maximal V : 3,2 l

Données du moteur

• Raccordement au réseau : 1~230 V, 50 Hz
• Tolérance de tension : ±10 %
• Puissance nominale du moteur P2 : 0,45 kW
• Vitesse nominale n : 2800 1/min
• Courant nominal IN : 3,5 A
• Classe d'isolation : F
• Classe de protection du moteur : IP68
• Fréquence de commutation max. t : 20 1/h

Matériaux

• Matériau du réservoir : ABS

Dimensions pour l'installation

• Raccordement de tuyau côté aspiration : DN 40 (40 mm)
• Raccordement de tuyau côté refoulement : DN 32/40 (32/40 mm)

Informations pour la commande

• Marque : Wilo

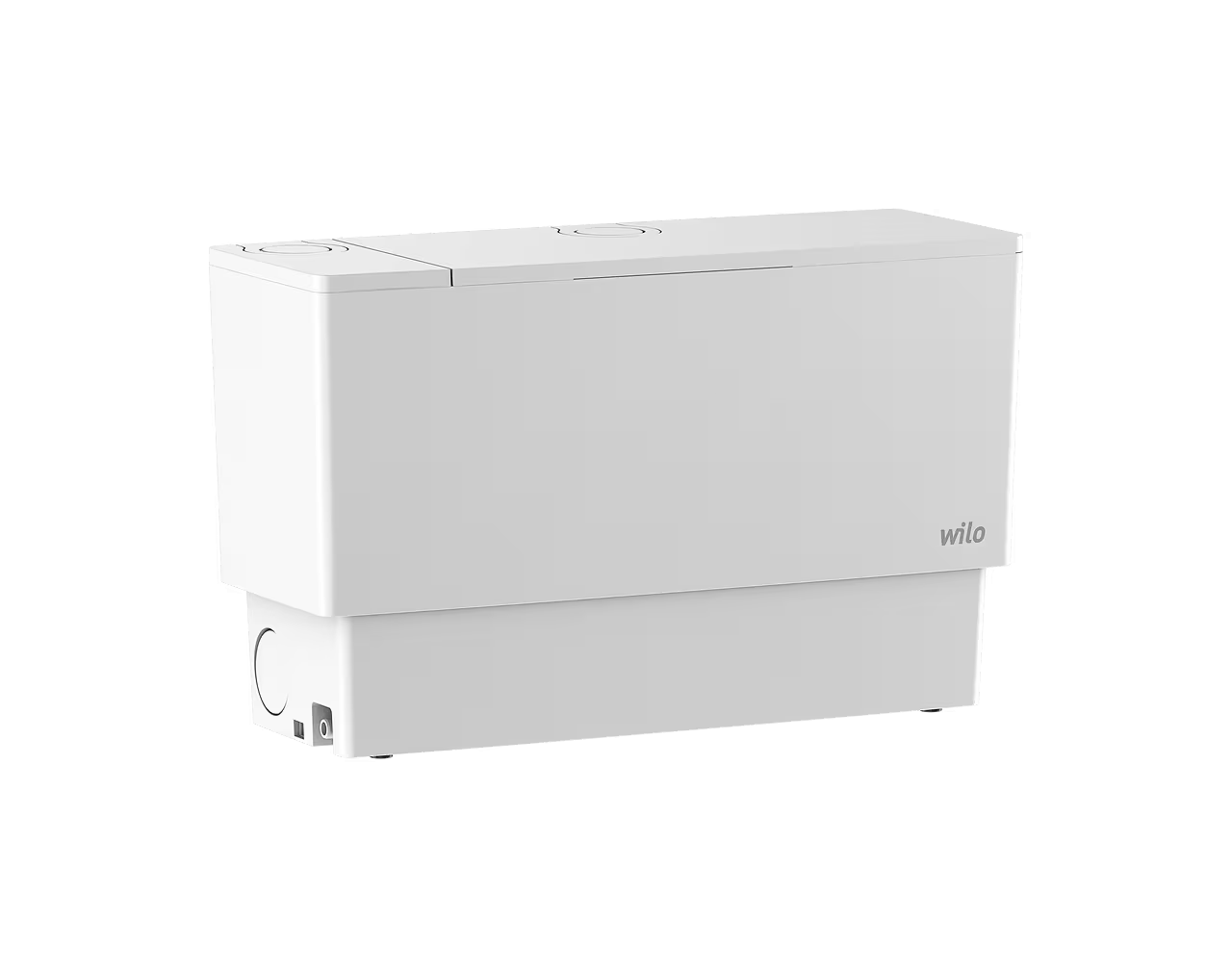

• Nom du produit : DrainLift MINI5-XS/C-EF
• Poids net env. m : 7,5 kg
• Numéro de produit : 6095129

Wilo DrainLift MINI5-XS/C-EF est une station de relevage polyvalente idéale pour le drainage fiable des lavabos, douches, baignoires et condensats de chaudières dans les foyers, avec une sécurité accrue grâce à l'alarme intégrée.
