Station de relevage compacte prête à être connectée pour le drainage des lavabos, douches et baignoires.

Compacte et submersible

Construction entièrement submersible pour une installation facile même dans des espaces restreints.

Prêt à être connecté

Installation simple grâce à un kit complet prêt à l'emploi.

Fonctionnement sans odeur

Filtre intégré au charbon actif assurant une ventilation sans odeurs désagréables.

Connexion flexible

Jusqu'à quatre options de connexion pour lavabos, douches et baignoires (DN 40/50 et DN 32).

Médium pompé

• Pour la collecte et le transport de l'eau dans les zones résidentielles :
• Eaux usées sans matières fécales
• Transport des eaux usées conformément à 12050
• L'équipement de relevage des eaux usées répond aux exigences de la norme EN 12050-2.

Construction

• Station de relevage compacte, entièrement submersible avec pompe submersible, prête à être connectée.
• La mesure du niveau se fait par un interrupteur à flotteur vertical.
• La ventilation est intégrée dans le boîtier et équipée d'un filtre à charbon actif.
• Jusqu'à quatre connexions disponibles :
  • 1× entrée 40 mm (DN 40), sans clapet anti-retour, orientée vers le haut, fermée en usine.
  • 2× entrées 40/50 mm (DN 40/50), avec clapet anti-retour, orientées horizontalement vers la gauche et la droite, ouvertes en usine.
  • 1× sortie de refoulement 32 mm (DN 32), avec clapet anti-retour, orientée horizontalement vers la droite, ouverte en usine.

Contenu de la livraison

• 1× manchon d'étanchéité pour tuyau HT DN 32 (32 mm)
• 2× collier de serrage 32–50 mm
• 2× raccord d'entrée DN 50 (50 mm)
• 2× manchon d'étanchéité pour tuyau HT DN 40/50 (40/50 mm)
• 2x clapet anti-retour
• 2× collier de serrage 50–70 mm
• 2× collier de serrage 32–50 mm
• 2× bouchon d'étanchéité
• 6× joint torique
• Ancrage (protection contre la flottabilité) : 2× équerres de fixation avec vis et chevilles
• Instructions de montage et d'utilisation

Données de fonctionnement

• Plage d'utilisation admissible - température du médium T : 3 °C
• Température maximale du médium, brièvement jusqu'à 5 min. T : 75 °C
• Température ambiante T : 3 °C
• Pression de service maximale PN : 1 bar
• Volume de commutation maximal V : 1 l

Données du moteur

• Raccordement au réseau : 1~230 V, 50 Hz
• Tolérance de tension : ±10 %
• Puissance nominale du moteur P2 : 0,15 kW
• Vitesse nominale n : 2800 1/min
• Courant nominal IN : 1,2 A
• Classe d'isolation : F
• Indice de protection du moteur : IP68
• Fréquence de commutation maximale t : 20 1/h

Matériaux

• Matériau du réservoir : ABS

Dimensions d'installation

• Raccordement de tuyau côté aspiration : DN 40 (40 mm)
• Raccordement de tuyau côté refoulement : DN 32 (32 mm)

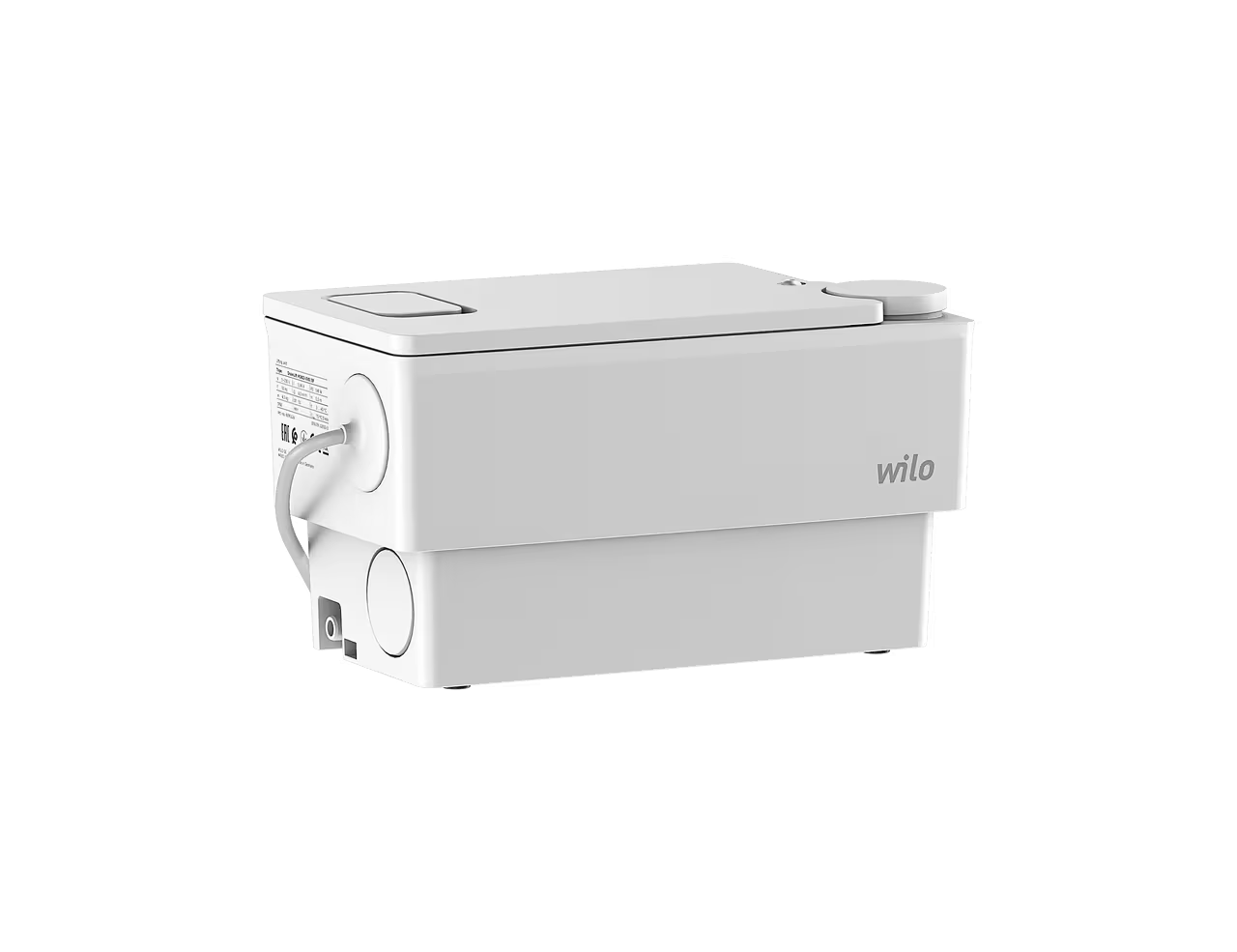

Le Wilo DrainLift MINI3-XXS-EF est la solution idéale pour un drainage fiable et hygiénique des eaux usées sans matières fécales provenant des lavabos, douches et baignoires dans les foyers où le drainage par gravité n'est pas possible.
